17.4 Rüstungserstellung

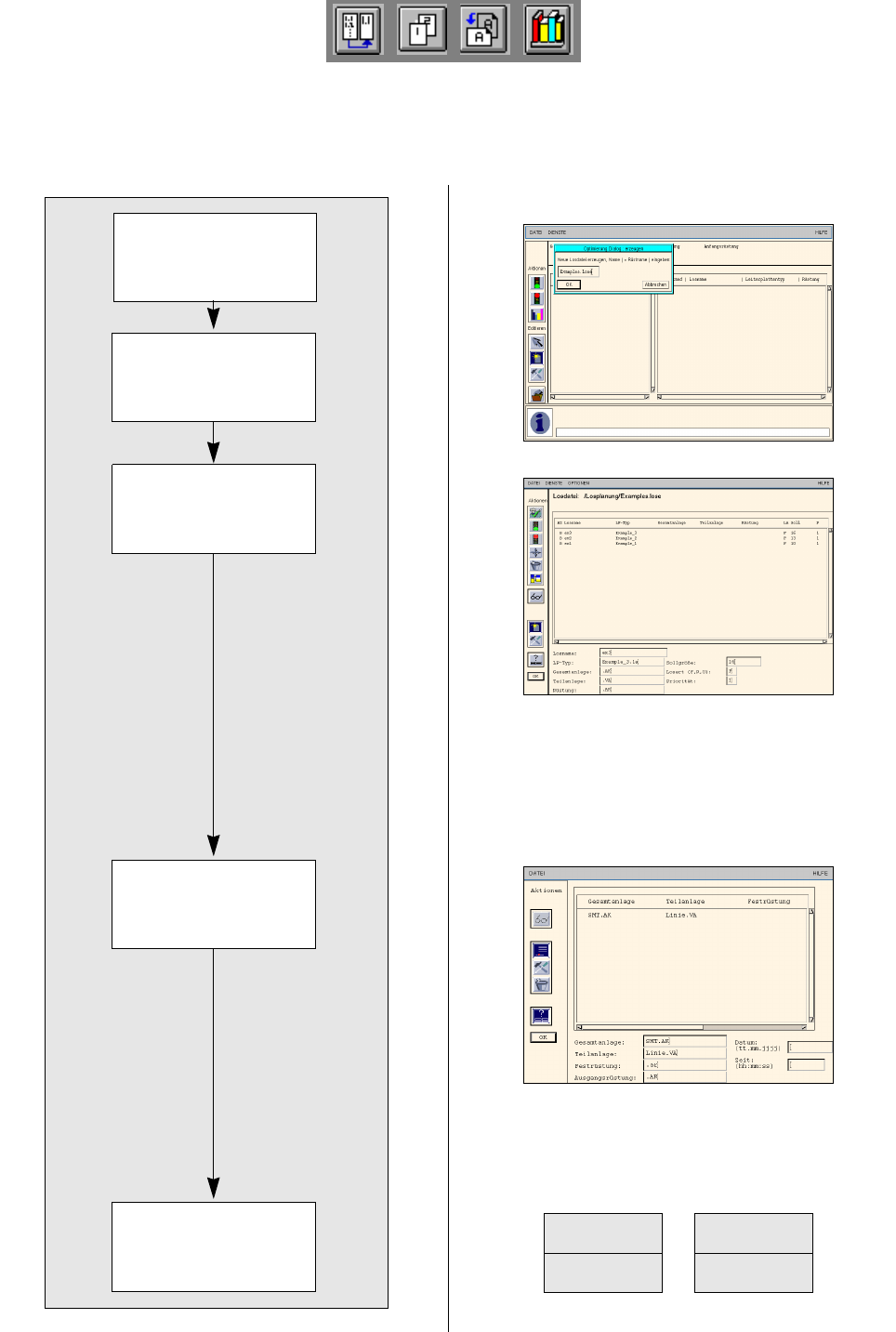

Für die drei Leiterplatten soll eine gemeinsame Rüstung erstellt werden.
17.4.1 Losplanung
Optimierungs-Dialog
öffnen
Losdatei erzeugen
Losdatei editieren
Optimierungs-
grunddaten
erstellen
Losdatei sichern
Betriebsanleitung Linienrechner UNIX 17.4 Rüstungserstellung
Software-Version 502.xx Ausgabe 10/2000 17.4.1 Losplanung
565
I
t I I
So wird der Optimierungs-Dialog geöffnet:
1. Die Ikone des Optimierungs-Dialogs anklicken.
Der Optimierungs-Dialog wird geöffnet.
So wird eine Losdatei erzeugt:
2. Die Ikone Erzeugen aktivieren.
Ein Fenster wird geöffnet.
3. Das Editierfeld anklicken und einen Namen für die Losdatei eingeben, hier: Examples.lose.
4. Den Button OK anklicken.
Die Auftragssteuerung wird geöffnet.
So wird eine Losdatei editiert:
5. In der Auftragssteuerung die Ikone Erzeugen , dann die Ikone Editierhilfe aktivieren.
Die Editierhilfe Losdaten wird geöffnet.
6. Die Leiterplatte, die editiert werden soll mit Doppelklick anklicken, hier: Example_1.la .
Die Leiterplatte wird in das Feld Selection: übernommen.
7. Den Button Abbruch anklicken, die übrigen Daten werden hier nicht verwendet.
Die Editierhilfe wird geschlossen. Die ausgewählte Leiterplatte wird in den Editierbereich übernommen.
8. Im Editierbereich das Feld Losname anklicken und den Losnamen eingeben, hier: ex1.
9. Im Editierbereich das Feld Sollgröße anklicken und die Sollgröße eingeben, hier: 10.
10. Im Editierbereich das Feld Losart anklicken und die Losart eingeben, hier: F.
11. Den Button OK anklicken.
Der Auftrag wird in die Losdatei übernommen. Bei fehlerhaften Einträgen wird das entsprechende Feld
rot umrandet und eine Fehlermeldung oberhalb der Liste angezeigt. Eintrag korrigieren.
12. Die übrigen Leiterplatten entsprechend einfügen, hier: Example_2.la und Example_3.la, siehe Tabelle.

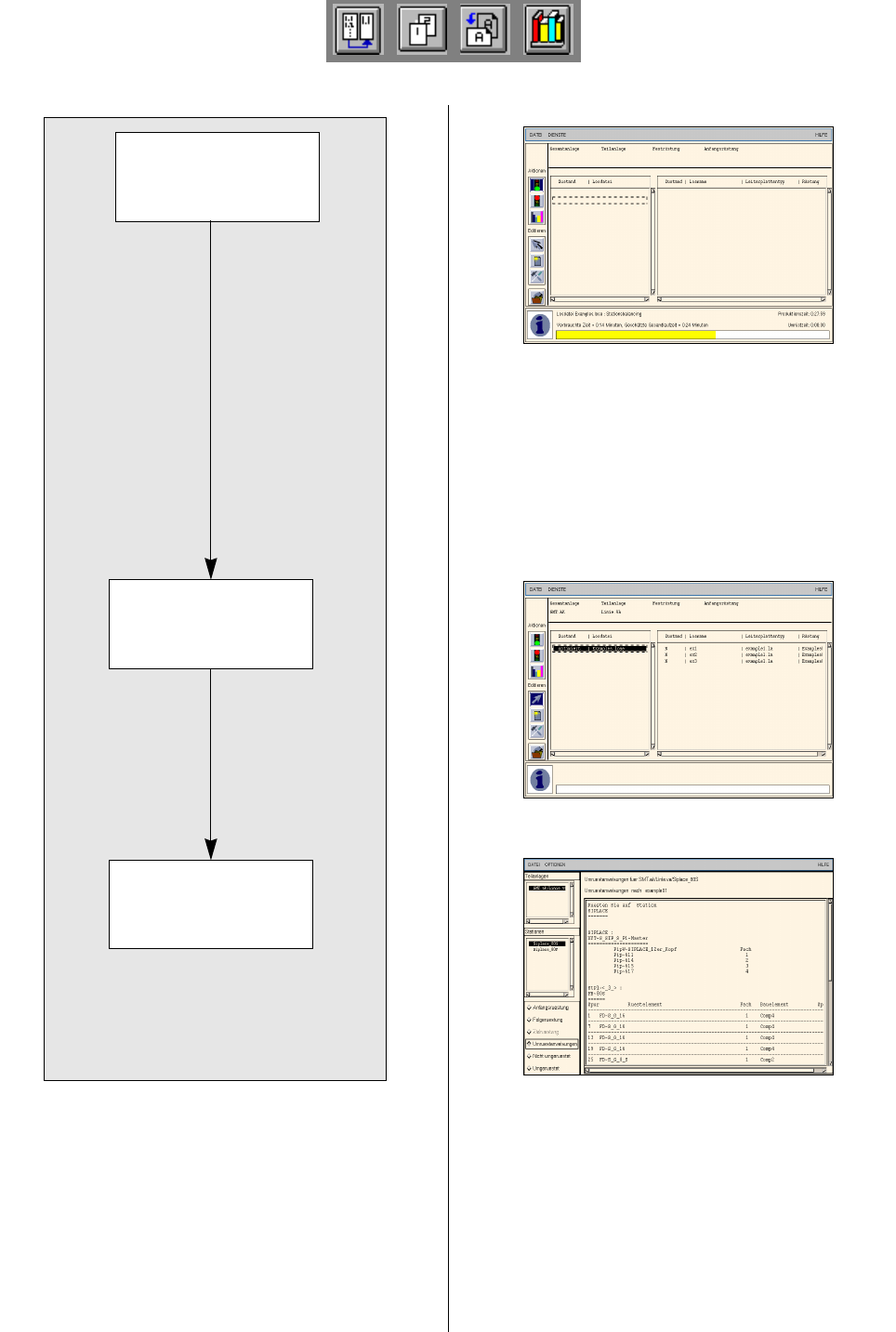

So werden die Optimierungsgrunddaten erstellt:
13. Im Menü DIENSTE den Befehl Optimierungsgrunddaten... anklicken.
Das Fenster Optimierungsgrunddaten wird geöffnet.
14. Die Ikone Erzeugen , dann die Ikone Editierhilfe aktivieren.
Die Editierhilfe Optimierungsgrunddaten wird geöffnet.
15. Die Gesamtanlage, hier: SMT.AK, und die Teilanlage, hier: Linie.VA, mit Doppelklick anklicken.
16. Den Button Abbruch anklicken, es werden hier keine Fest- oder Anfangsrüstungen verwendet.
Die Editierhilfe wird geschlossen. Die ausgewählten Daten werden in den Editierbereich übernommen.
17. Den Button OK anklicken.
Die Daten werden in die Liste übernommen.
18. Im Menü DATEI den Befehl Ende anklicken.
Es wird eine Meldebox geöffnet mit der Abfrage nach der Datensicherung.
19. Den Button Ja anklicken.
Das Fenster Optimierungsgrunddaten wird geschlossen, die Daten werden gesichert.
So wird die Losdatei gesichert:
20. Im Menü DATEI den Befehl Sichern anklicken.
Die Losdatei wird unter dem eingegebenen Namen in den Auftragsdaten gesichert.
21. Im Menü DATEI den Befehl Ende anklicken.
Die Auftragssteuerung wird geschlossen. Der Optimierungs-Dialog bleibt geöffnet.
Leiterplatte Losname Sollgröße Losart
Example_1.la ex1 10 F
Example_2.la ex2 13 F
Example_2.la ex3 16 F
