Betriebsanleitung Linienrechner UNIX 3 Desktop (Stammfenster)
Softwareversion 502.xx Ausgabe 10/2000 3.2 Bedienoberfläche Desktop
91
I
t I I
● Nein oder Abbrechen anklicken, wenn der in der Dialogbox angezeigte Vorgang nicht durchge-
führt werden soll.
● Ja anklicken, wenn der in der Dialogbox angezeigte Vorgang durchgeführt werden soll.
Ab dem aktuell gefundenen Bauelement (BE-Datei) wird auch in allen nachfolgend gefundenen
Bauelementen (BE-Dateien) die alte GF-Nummer durch die neue GF-Nummer ersetzt.
Mit Hilfe des Buttons Report im Dialogfenster kann das Ergebnis der Aktion zur Anzeige gebracht
werden.
● Report im Dialogfenster anklicken.
Das Hauptfenster der Dateianzeige öffnet sich.
● Weitere Vorgehensweise siehe Seite 3 - 87.
● Wurden alle gewünschten Ersetzungen durchgeführt, Abbrechen im Dialogfenster anklicken.
Das Fenster wird geschlossen.
- Ähnlichkeitssuche
Mit Hilfe dieser Menüoption werden alle kundenspezifischen Gehäuseformen (GF-Nr.
>
1500) auf
Ähnlichkeit mit den Standard-Gehäuseformen (GF-Nr.
<
1499) verglichen.
(Zu den Kriterien für den Ähnlichkeitsvergleich siehe Hinweis auf Seite 3 - 86).
● OPTIONEN --> GF-Handling --> Ähnlichkeitssuche anklicken.
Die nachfolgende Dialogbox wird geöffnet.
● Button Ok anklicken.
In der Dialogbox wird angezeigt, dass der Ähnlichkeitsvergleich durchgeführt wird.
Nach Durchführung des Vergleichs wird die Dialogbox wie folgt dargestellt:
● Report anklicken.
Das Hauptfenster der Dateianzeige öffnet sich. Im Anzeigebereich wird der Inhalt der Protokoll-
datei "GF_LibInstall.log" dargestellt (siehe
Seite 3 - 87).
● Das Hauptfenster der Dateianzeige mit Hilfe der Menüoption DATEI --> Ende schließen.
● Abbrechen in der Dialogbox anklicken.
Die Dialogbox wird geschlossen.
3 Desktop (Stammfenster) Betriebsanleitung Linienrechner UNIX
3.2 Bedienoberfläche Desktop Softwareversion 502.xx Ausgabe 10/2000
92
I
t I I
- GF-Bibliothek restaurieren
Beim Installieren einer neuen GF-Bibliothek (siehe Seite 3 - 85) oder Konvertieren der aktuellen GF-
Bibliothek (siehe Seite 3 - 87) wird automatisch eine Sicherung der gesamten GF-Bibliothek im Ver-
zeichnis "Stammdaten/tmp/" angelegt. Mit Hilfe der Menüoption "GF-Bibliothek restaurieren" ist es
möglich, diese gesicherte GF-Bibliothek in das Verzeichnis "Stammdaten" zurückzuspeichern.
● OPTIONEN --> GF-Handling --> GF-Bibliothek restaurieren anklicken.
Die Daten der aktuellen GF-Bibliothek werden mit den Daten der im Verzeichnis "Stammdaten/
tmp/" gesicherten GF-Bibliothek überschrieben.

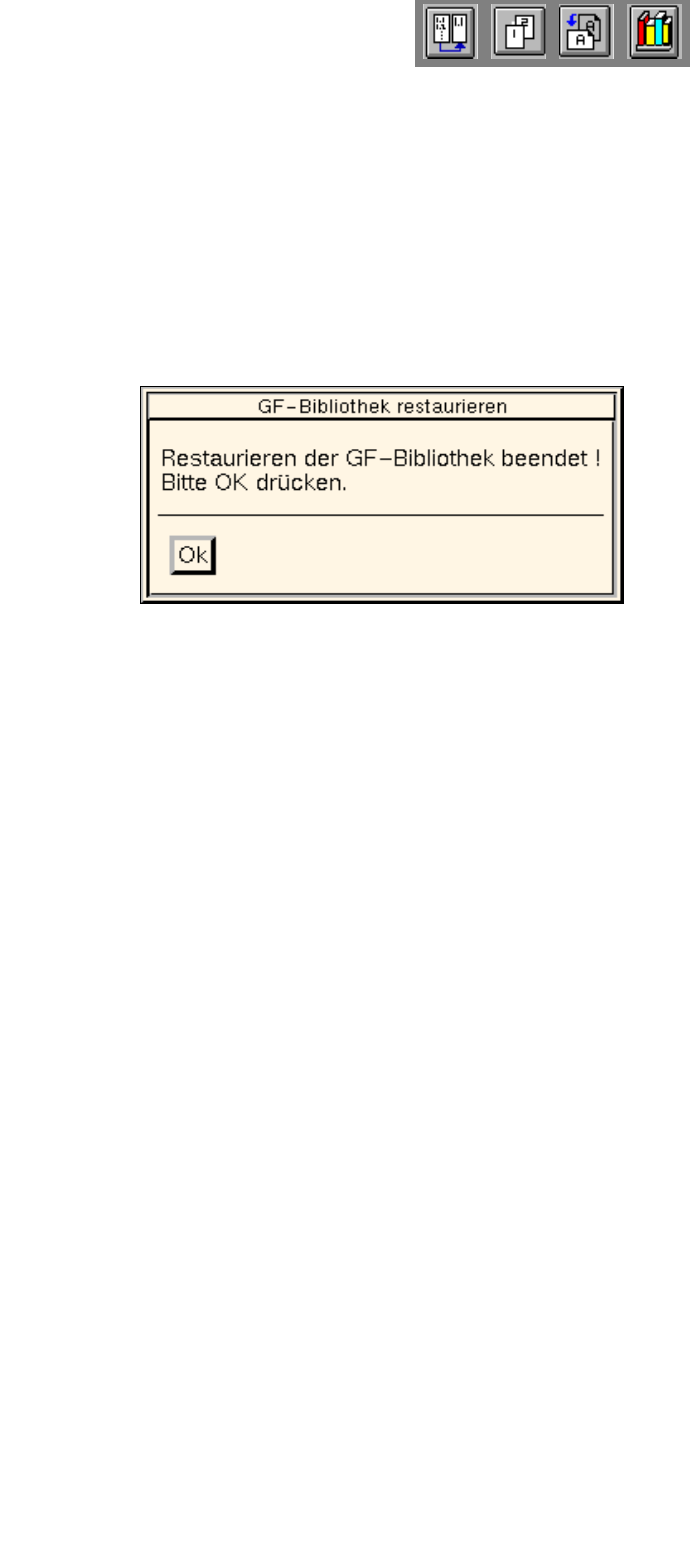

Nach Beendigung der Aktion wird die nachfolgende Dialogbox angezeigt.
● Ok in der Dialogbox anklicken.
Die Dialogbox wird geschlossen.
- Optionen einspielen
Mit dieser Menüoption können die Dateien von Software-Optionen (z.B. "Barcodebetrieb") auf ein-
fache Weise von Diskette aus eingelesen und auf der Festplatte installiert werden.
● OPTIONEN --> Optionen einspielen anklicken.
Ein UNIX-Fenster wird geöffnet.
● Die Diskette mit den Dateien der Software-Option in das Diskettenlaufwerk einlegen.
● Die RETURN-Taste betätigen.
Die Software-Option wird auf der Festplatte installiert.
● Nach erfolgreicher Installation die RETURN-Taste betätigen.
Das UNIX-Fenster wird geschlossen.
● Die Diskette aus dem Laufwerk entfernen und die Linienrechnersitzung mit LR-Ende beenden.
● Mit LR-Start die Linienrechnersitzung wieder neu starten.
Nach dem Start ist die neue Software-Option einsatzbereit.
- Betriebssystemebene
Mit dieser Menüoption wird der Zugriff auf Verzeichnisse und Dateien in der UNIX-Ebene ermöglicht,
sofern für den aktuellen Benutzer das Zugriffsrecht für die Funktionsgruppe "Betriebssystemebene"
auf "Vollzugriff" eingestellt ist (siehe Abschn. 3.2.1.3, Seite 3 - 102).
● OPTIONEN --> Betriebssystemebene anklicken.
Ein UNIX-Fenster wird mit dem Verzeichnispfad "/u/P_lr/conf>" geöffnet.
● Die gewünschten Arbeiten durchführen und anschließend das UNIX-Fenster mit File --> Exit
schließen.
Betriebsanleitung Linienrechner UNIX 3 Desktop (Stammfenster)
Softwareversion 502.xx Ausgabe 10/2000 3.2 Bedienoberfläche Desktop
93
I
t I I
3.2.1.3 Menü DIENSTE
- Bildschirmschoner
Diese Option dient zur Einstellung des Bildschirmschoners.

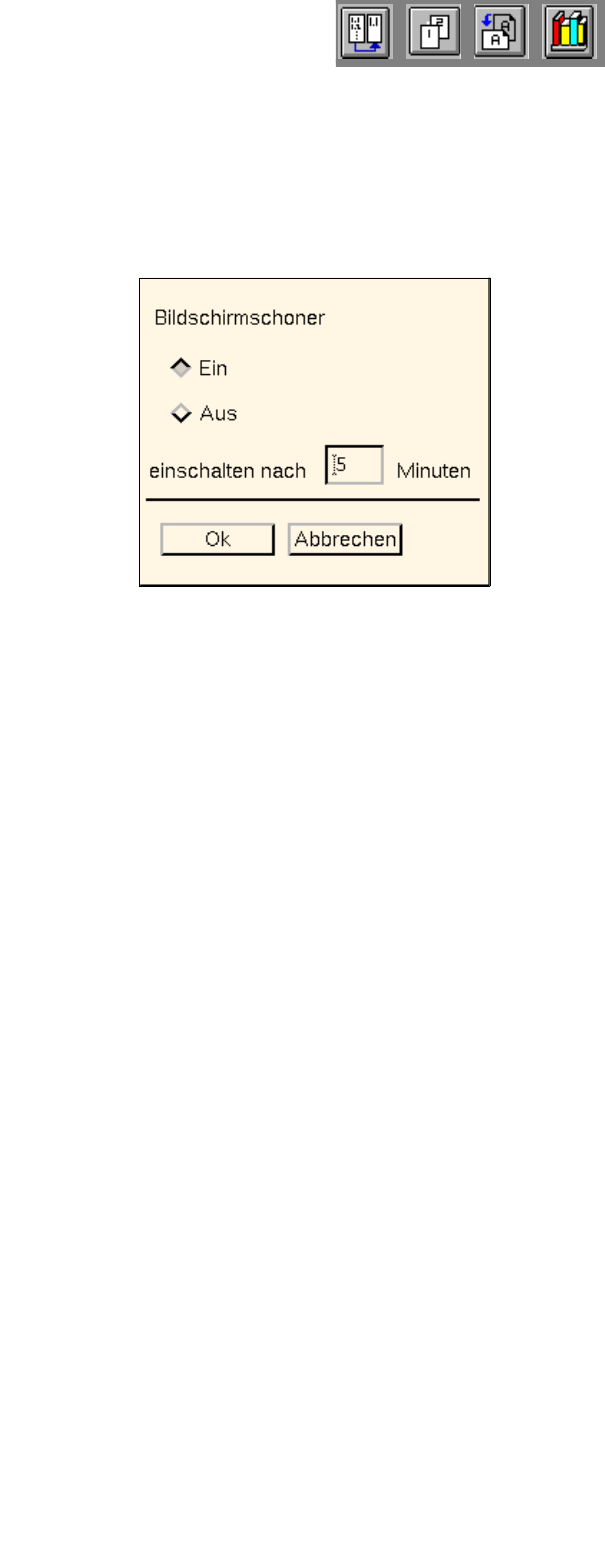

● DIENSTE --> Bildschirmschoner anklicken.
Die nachfolgende Dialogbox wird geöffnet.
● Button Ein anklicken.
● Im Editierfeld die gewünschte Wartezeit eingeben, nach welcher der Bildschirmschoner aktiviert
werden soll.
● Ok anklicken.
Die Dialogbox wird geschlossen. Wenn in der eingestellten Wartezeit weder die Maus bewegt
noch die Tastatur betätigt wird, aktiviert sich der Bildschirmschoner. Sobald die Maus oder die
Tastatur benutzt wird, erscheint wieder der Desktop.
- Ausstattung
Hiermit wird die Bedienoberfläche des Druck- und Update-Servers geöffnet. Sie dient im Wesentli-
chen der Geräteverwaltung. Es können die im LR-System vorhandenen Geräte, wie Drucker, Disket-
ten- und Bandlaufwerke angemeldet (aktiviert) oder abgemeldet (deaktiviert) werden. Außerdem kann
von der Bedienoberfläche aus die Formatierung von Datenträgern angestoßen werden.
● DIENSTE --> Ausstattung anklicken.
Die Bedienoberfläche des Druck- und Update-Servers wird geöffnet (siehe
Kap. 4).
- Stationskonfiguration
Hiermit wird die Bedienoberfläche der Konfigurations-Editors geöffnet. Mit Hilfe des Editors kann die
Konfiguration einer ausgewählten Station definiert werden.
● DIENSTE --> Stationskonfiguration anklicken.
Die FSB mit dem Verzeichnis "Stammdaten: Stationen" wird geöffnet.
● Verzeichnis "Stammdaten: Stationen" mit Doppelklick öffnen.
In der FSB wird die Liste der konfigurierten Stationen angezeigt.
● Gewünschte Station mit Doppelklick auswählen.
Die Bedienoberfläche des Konfigurations-Editors wird geöffnet (siehe
Kap. 12, Abschn. 12.1).
