Betriebsanleitung Linienrechner UNIX 4 Datenverwaltung
Software-Version 501.xx Ausgabe 01/99 4.2 Datenhaltung
4 - 8
● Wenn die Voraussetzungen alle erfüllt sind, den Button Ok anklicken.
Der Umschaltvorgang wird gestartet und anschließend überprüft. Wenn der Zugriff auf die
zentrale Datenhaltung nicht möglich ist, wird folgende Fehlermeldung ausgegeben.
● Ok anklicken, den Fehler beheben und danach den Umschaltvorgang erneut starten, wie vorher
beschrieben.
Wurde der Umschaltvorgang erfolgreich abgeschlossen, erscheint eine entsprechende
Meldung am Bildschirm.
● Die Meldung mit Ok bestätigen. Die Daten werden nun in der zentralen Datenhaltung abgelegt.
Vorgehensweise bei einem Netzausfall, wenn die zentrale Datenhaltung aktiv ist:
Bei einem Netzausfall wird mit eine entsprechende Alarmmeldung am Bildschirm angezeigt und auf
das weitere Vorgehen hingewiesen.
Zuerst ist zu prüfen, ob der Netzausfall länger dauert oder schnell behoben ist.
So kann bei einem kurzen Netzausfall vorgegangen werden:
● Den aktuellen Auftrag fertig bestücken lassen.
● Befindet sich der Linienrechner im "Steuerbetrieb", die Linienrechnersitzung über das Haupt-
menü mit LR_Ende beenden und anschließend mi LR_Start neu starten.
(Im Programmierbetrieb ist dies nicht erforderlich).
● Wenn der Netzausfall behoben ist, die Fertigung mit den zentralen Daten fortsetzen.
So kann bei einem längeren Netzausfall vorgegangen werden:
● Datenhaltung umschalten auf lokalen Datenzugriff.
● Befindet sich der Linienrechner im "Steuerbetrieb", die Linienrechnersitzung über das Haupt-
menü mit LR_Ende beenden und anschließend mi LR_Start neu starten.
(Im Programmierbetrieb ist dies nicht erforderlich).
● Evtl. die Daten von der zentralen Datenhaltung per Streamerband auf den lokalen Linienrechner
kopieren.
● Die Fertigung mit den lokalen Daten fortsetzen.
Betriebsanleitung Linienrechner UNIX 4 Datenverwaltung
Software-Version 501.xx Ausgabe 01/99 4.3 Datenmanager
4 - 9
4.3 Datenmanager
4.3.1 Allgemeine Beschreibung
Für die Manipulation der Dateien und Dateistrukturen im Linienrechnersystem dient die fensterorientierte
Bedienoberfläche des Datenmanagers, die mehrere Datenpartner bedienen kann (siehe Abb. 4.3.1).
Die Datenpartner müssen im Datenmanager angemeldet sein.
4.3.2 Datenmanager starten
● In der Desktop-Menüzeile DATEI --> Datenmanager anklicken.
Das Hauptfenster des Datenmanagers mit den im Datenmanager angemeldeten Datenpartnern
wird geöffnet (siehe Abb. 4.3.1).
HINWEIS
Wird vom Bediener im Hauptfenster der Menüpunkt OPTIONEN --> Standardwerte sichern
(siehe Seite 4 - 13) ausgewählt, werden in einer Konfigurationsdatei das Hauptfenster und alle
geöffneten Dateifenster (einschl. Pfad, Lage, Anzeigemodus) gesichert, so daß bei erneutem
"Hochfahren" des Linienrechners alle gesicherten Fenster automatisch geöffnet werden, sofern
die jeweiligen Datenpartner ansprechbar sind.
4 Datenverwaltung Betriebsanleitung Linienrechner UNIX
4.3 Datenmanager Software-Version 501.xx Ausgabe 01/99
4 - 10
4.3.3 Hauptfenster Datenmanager

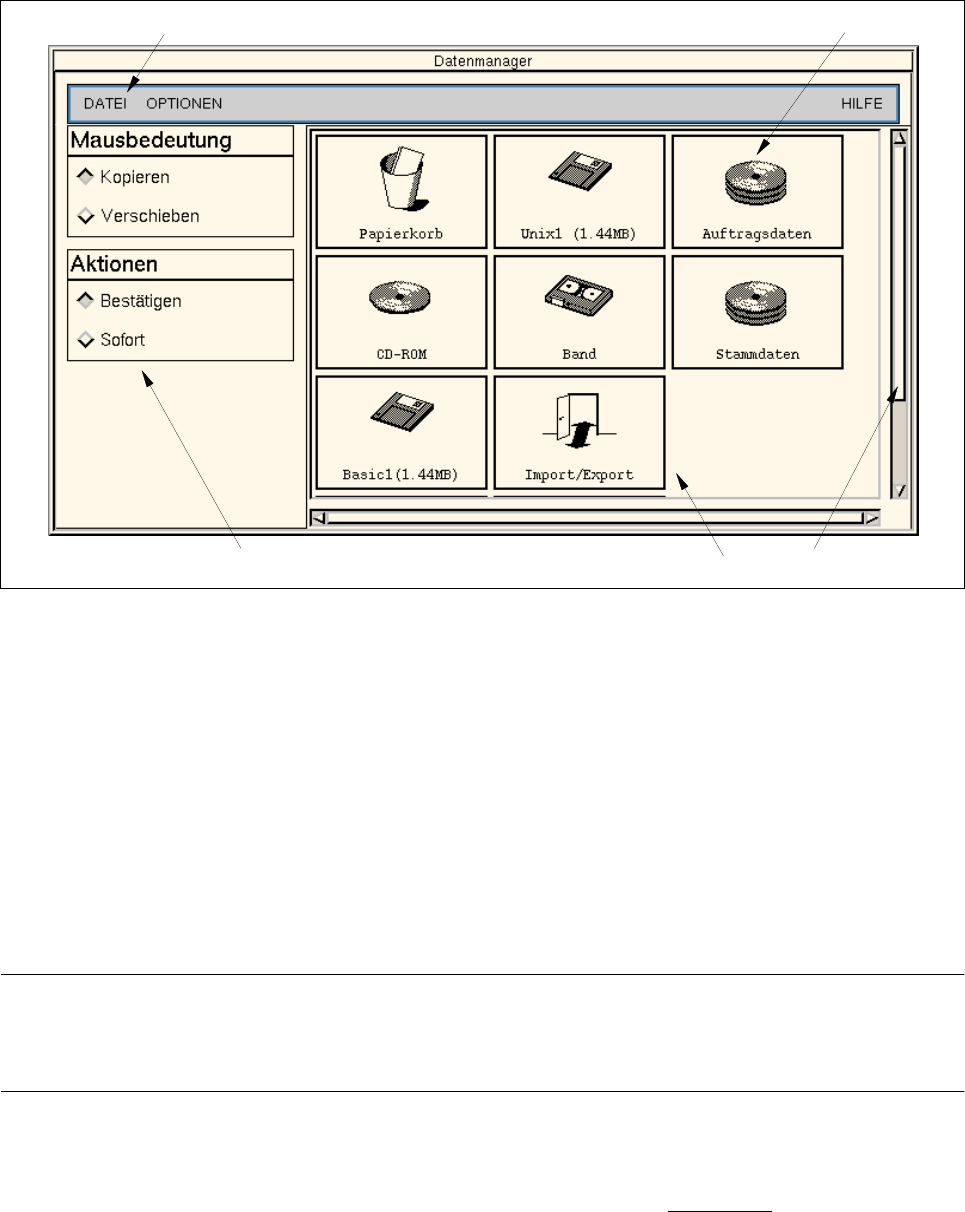

Abb. 4.3.1 Hauptfenster "Datenmanager"
Das Hauptfenster ist in folgende Bereiche gegliedert:
- Menüzeile
- Anzeigebereich
- Kommandobereich
Menüzeile
Die Menüzeile enthält die Menüs "DATEI", "OPTIONEN" und "HILFE".
Die Menüfunktionen sind in den Abschnitten 4.3.3.1 und 4.3.3.2 beschrieben.
HINWEIS
Da das Menü "HILFE" in der Funktion und Bedienung gleich ist, wie in anderen Anwendungsprogrammen des
Linienrechners, wird es umfassend in Kap. 2 dieser Anleitung beschrieben.
Anzeigebereich
Im Anzeigebereich sind die Datenpartner dargestellt, die im Datenmanager angemeldet
sind und somit
bearbeitet werden können.
Die Datenpartner können durch Doppelklick oder über das Menü geöffnet werden. Beim Öffnen eines
Datenpartners wird ein neues Fenster (siehe Abb. 4.3.2) auf dem Bildschirm erzeugt, in dem der Inhalt des
Datenpartners dargestellt wird.
Datenpartner
Menüzeile
ScrollbalkenAnzeigebereichKommandobereich
