Betriebsanleitung Linienrechner UNIX 4 Datenverwaltung Software-Version 50 1.xx Ausgabe 01/99 4.5 Dateianzeige 4 - 35 ● Fehler datei .error mit D oppelk lick s elektie ren. Die Hauptfe nster der Datei anzeige wird mit de…
4 Datenverwaltung Betriebsanleitung Linienrechner UNIX
4.5 Dateianzeige Software-Version 501.xx Ausgabe 01/99
4 - 34
Starten der Dateianzeige über den Desktop am Beispiel einer Fehlerdatei im Verzeichnis "Stammdaten:
Leiterplatten/....":
● In der Desktop-Menüzeile DATEI --> Datei-Inhalt anklicken.

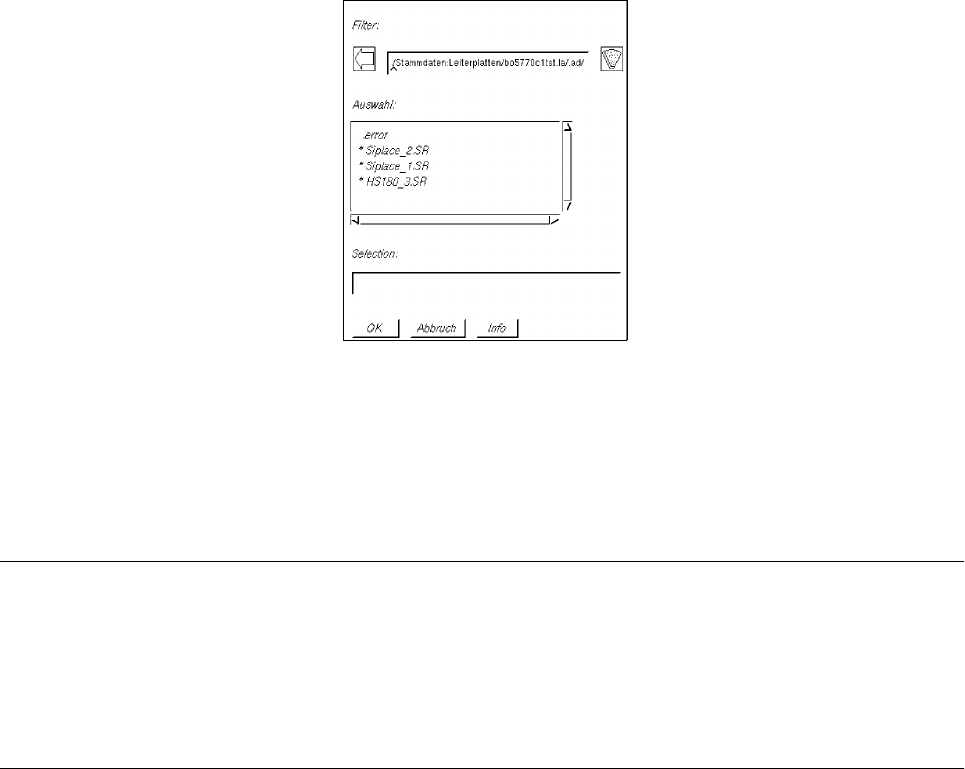

Nachfolgende FSB wird zur Auswahl des Pfades (Verzeichnis), in dem sich die Fehlerdatei
befindet, geöffnet:
HINWEIS
Wurde die Dateianzeige schon einmal geöffnet und der aktuelle Zustand (Datenart) unter
"OPTIONEN --> Zustand sichern" abgespeichert (siehe Abschn. 4.5.2.2), wird die FSB mit
dem gespeicherten Dateifilter geöffnet.
● Verzeichnis Stammdaten: Leiterplatten mit Doppelklick anwählen.
Die im Verzeichnis enthaltenen Leiterplatten werden angezeigt.
● Nacheinander Leiterplatte *xx.la, *.ad, *SMT.AK, *Linie.VA und *xx.AR mit Doppelklick an-
wählen (oder mit Einmalklick selektieren und die Auswahl jeweils mit OK bestätigen).
Falls vorhanden, wird jetzt in der FSB eine Fehlerdatei ".error" angezeigt.
Betriebsanleitung Linienrechner UNIX 4 Datenverwaltung
Software-Version 501.xx Ausgabe 01/99 4.5 Dateianzeige
4 - 35
● Fehlerdatei .error mit Doppelklick selektieren.
Die Hauptfenster der Dateianzeige wird mit dem Inhalt der Fehlerdatei ".error" geöffnet. In der
Statuszeile des Hauptfensters wird der gesamte Verzeichnispfad angezeigt, in dem sich die
Fehlerdatei befindet (siehe Abb. 4.5.1).
HINWEIS
Alle Fehlermeldungen und Warnungen, die während eines Machbarkeitstests (Maschinen-, Rüstungs- und
Nutzencompile) aufgetreten sind, werden in der Datei "all.error" gespeichert. Das Hauptfenster der Dateian-
zeige mit dem Inhalt dieser Datei kann direkt über die Bedienoberfläche der Auftragssteuerung geöffnet wer-
den (siehe Kap. 14, Abschn. 14.2.3.2), so daß ein Suchen durch die Verzeichnisstruktur, in welcher sich die
Fehlerdatei befindet, nicht erforderlich ist.
4 Datenverwaltung Betriebsanleitung Linienrechner UNIX
4.5 Dateianzeige Software-Version 501.xx Ausgabe 01/99
4 - 36
4.5.2 Hauptfenster Dateianzeige
Nachfolgend werden die Bereiche des Hauptfensters und deren Aufgaben erläutert.
Abb. 4.5.1 Hauptfenster "Dateianzeige" (Fehlerdatei)
Das Hauptfenster ist folgendermaßen unterteilt:
- Menüzeile
- Titelzeile
- Anzeigebereich
Menüzeile
Die Menüzeile enthält die Menüs "DATEI", "OPTIONEN" und "HILFE". Der erste Menüpunkt des Menüs "DATEI"
wird in Abschn. 4.5.2.1 erläutert. Das Menü "OPTIONEN" ist Abschn. 4.5.2.2 beschrieben.
HINWEIS
Da die Menüs "DATEI" und "HILFE" in der Funktion und Bedienung ähnlich sind, wie in anderen Anwen-
dungsprogrammen des Linienrechners, werden sie umfassend in Kap. 2 dieser Anleitung beschrieben.
Statuszeile
In der Statuszeile wird der gesamte Pfad, unter dem die geöffnete Datei gespeichert ist, angezeigt.
Anzeigebereich
In diesem Bereich wird der Inhalt der geöffneten Datei dargestellt. Falls der Anzeigebereich nicht ausreicht,
kann der Inhalt mit Hilfe des vertikalen Scrollbalkens verschoben werden.
Menüzeile
Anzeigebereich
Scrollbalken
Statuszeile
HILFE
