4 Datenverwaltung Betriebsanleitung Linienrec hner UNIX 4.5 Dateianzeige Software-Version 50 1.xx Ausgabe 01/9 9 4 - 38 4.5. 2.2 Menü OPTIONEN - Datenart Mit Hilf e dieses Menüpunk tes kann aus e iner Anzah l von meh rer…
Betriebsanleitung Linienrechner UNIX 4 Datenverwaltung
Software-Version 501.xx Ausgabe 01/99 4.5 Dateianzeige
4 - 37
4.5.2.1 Menü DATEI
- Oeffnen
Damit kann eine neue Datei selektiert werden, deren Inhalt im Anzeigebereich dargestellt werden soll.
● DATEI --> Oeffnen... anwählen.
Je nach der unter Optionen eingestellten Datenart (siehe Seite 4 - 38) wird eine FSB mit dem ent-
sprechenden Filter geöffnet. Nachfolgendes Beispiel gilt für die Einstellung "Materialfluss-
Verbindungslisten".
● Nacheinander die in der FSB angezeigten Einträge Stammdaten: Anlagen, SMT.ak, .ra und .mf
mit Doppelklick anwählen (oder mit Einmalklick selektieren und die Auswahl jeweils mit OK
bestätigen).
Die FSB wird geschlossen und im Hauptfenster der Dateianzeige wird die Materialflußliste der
Gesamtanlage angezeigt.
Abb. 4.5.2 Hauptfenster "Dateianzeige" (Materialflußliste der Gesamtanlage)
Materialflußliste
HILFE
4 Datenverwaltung Betriebsanleitung Linienrechner UNIX
4.5 Dateianzeige Software-Version 501.xx Ausgabe 01/99
4 - 38
4.5.2.2 Menü OPTIONEN
- Datenart
Mit Hilfe dieses Menüpunktes kann aus einer Anzahl von mehreren festgelegten Filtern ein Filter
ausgewählt werden, der bei Anwahl "DATEI --> Oeffnen..." in der FSB als Voreinstellung erscheint.
● OPTIONEN --> Datenart wählen.

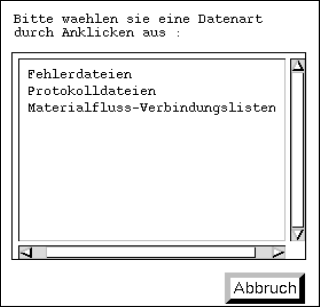

Die Dialogbox mit der Auswahl der festgelegten Filter wird geöffnet.
● Gewünschte Datenart, z.B. Fehlerdateien, anklicken (oder Abbruch, wenn die Dialogbox ohne
Auswahl eines Filters geschlossen werden soll).
Die Dialogbox wird geschlossen.
- Druckerauswahl
Mit Hilfe dieses Menüpunktes kann ein installierter Drucker ausgewählt werden.
● OPTIONEN --> Druckerauswahl anklicken.
Das Fenster zur Druckerauswahl wird geöffnet.
● Gewünschten Druckertyp selektieren und die Auswahl mit OK bestätigen.
- Zustand sichern
Hiermit kann die unter Optionen gewählte Datenart und die Druckerauswahl gesichert werden, so daß
diese Voreinstellungen bei einem Neustart der Dateianzeige sofort zur Verfügung stehen.
● OPTIONEN --> Zustand sichern anklicken.
Die aktuell eingestellten Optionen für die Datenart und die Druckerauswahl werden als Default-
Einstellung gesichert.
Betriebsanleitung Linienrechner UNIX 4 Datenverwaltung
Software-Version 501.xx Ausgabe 01/99 4.6 CAD-Import
4 - 39
4.6 CAD-Import
Mit Hilfe der Bedienoberfläche des Programms "CAD-Import" können extern erstellte Bestückdateien (z.B. auf
CAD-Systemen, auf PPS-Systemen, in Datenbanken, usw.) auf einfache Weise an das SIPLACE-Format
angepaßt werden.
Im Programm "CAD-Import" wird zwischen zwei Modis unterschieden:
-
Konvertiermodus
(voreingestellter Modus)
Die Übernahme der Daten erfolgt im
Konvertiermodus
auf der Grundlage von Filtern.
-
Filtereditiermodus
Die Filter, die zur Ermittlung der erforderlichen Bestückdaten aus den zu konvertierenden Dateien
benötigt werden, können im
Filtereditiermodus
erstellt bzw. modifiziert werden.
Bei der Konvertierung der Bestückdaten wird aus den jeweils äußerst liegenden Bestückpositionen eine
Nutzengröße errechnet. Diese Nutzengröße kann in einem eigenen Fenster des CAD-Imports auf seine
tatsächliche Größe geändert werden. Zusätzlich hierzu kann auch das eingestellte Koordinatensystem in ein
anderes geändert werden.
Zur Darstellung der Leiterplattenstruktur, die aus den konvertierten und modifizierten Bestückdaten erzeugt
wurde, dient die Grafik-Funktion in der Bedienoberfläche des CAD-Imports.
4.6.1 Voraussetzungen/Vorbereitungen für den Import einer extern erstellten
Bestückdatei
- Die Bestückdatei (CAD-Datei) muß im ASCII-Format vorliegen.
- Der Name der Datei muß mit dem Suffix .cad enden.
- Die Datei muß in das Verzeichnis Stammdaten/CAD-Bibliothek kopiert werden (siehe Abschnitt 4.3.4.1).
- Folgende BP-Daten müssen mindestens in einer Datenzeile für eine Bestückposition enthalten sein:
der BE-Name,
die x- und y-Koordinaten
der Bestückwinkel
