Betriebsanleitung Linienrechner UNIX 4 Datenverwaltung
Software-Version 501.xx Ausgabe 01/99 4.6 CAD-Import
4 - 43
● Namen "xxx.la" über die Tastatur eingeben und mit OK bestätigen.
Die Datei wird unter dem eingegebenen Namen gespeichert.
Über dem Anzeigebereich wird jetzt neben "Konvertierte Struktur" der Pfad und der Name der
konvertierten Struktur angezeigt.
HINWEIS
Der Name darf max.
20 Zeichen enthalten, einschließlich des Suffixes ".la". Einige Zeichen
dürfen bei der Namensvergabe nicht verwendet werden, siehe dazu Kap. 2, Abschn. 2.3.
- Konvertieren
Hiermit wird die Konvertierung mit dem angegebenen Filter gestartet.
- Verwerfen
Bereits konvertierte und noch nicht
gesicherte Daten werden verworfen.
4 Datenverwaltung Betriebsanleitung Linienrechner UNIX
4.6 CAD-Import Software-Version 501.xx Ausgabe 01/99
4 - 44
4.6.2.2 Menü DIENSTE
Im Menü DIENSTE sind die nachfolgend beschriebenen Menüpunkte enthalten:
- Filter Neu
Mit Hilfe dieses Menüpunktes kann ein neuer Filter definiert werden.
● CAD-Datei laden (siehe Abschn. 4.6.2).
● Menüpunkt DIENSTE --> Filter Neu anwählen.
Das Fenster "Filterdialog Leiterplatten" wird geöffnet (siehe Abb. 4.6.4).
Der CAD-Import befindet sich jetzt im
Filtereditiermodus
.
Die weitere Vorgehensweise ist in Abschn. 4.6.3 beschrieben.
● Filterauswahl-Button im Fenster "Filterdialog Leiterplatten" anklicken.
Die FSB wird mit dem Inhalt des Verzeichnisses "Stammdaten:CAD-Bibliothek:Filter" geöffnet.
● Namen des neuen Filters "xx.fla" eingeben mit OK (oder RETURN) bestätigen.
Die FSB schließt sich und der eingegebene Name wird in das Feld "Filter" übernommen.
● Die gewünschten filterspezifischen Daten festlegen (siehe Abschn. 4.6.3.1) und die Zuordnung
der CAD-Daten zu den Positionsfeldern vornehmen (siehe Abschn. 4.6.3.2).
● OK zur Übernahme (Speichern) der Filterdaten anklicken. Das Filterdialogfenster wird geschlos-
sen.
- Filter modifizieren
Mit Hilfe dieses Menüpunktes können die Daten eines bereits vorhandenen Filters geändert werden.
● CAD-Datei laden (siehe Abschn. 4.6.2).
● Menüpunkt DIENSTE --> Filter modifizieren anwählen.
Das Fenster "Filterdialog Leiterplatten" wird mit dem im Hauptfenster ausgewählten Filter
geöffnet. Der CAD-Import befindet sich jetzt im
Filtereditiermodus
.
● Die gewünschten Änderungen vornehmen.
● OK zur Übernahme (Speichern) der geänderten Filterdaten anklicken.
Eine Dialogbox mit der Sicherheitsabfrage, ob die Datei "xx.fla" überschrieben werden soll, wird
angezeigt.
● Ok in der Dialogbox anklicken, wenn der Filter unter dem gleichen Namen abgespeichert werden
soll (oder Abbrechen und danach den Filter unter einem neuen Namen speichern, siehe oben).
Die Dialogbox und das Filterdialogfenster werden geschlossen.
Betriebsanleitung Linienrechner UNIX 4 Datenverwaltung
Software-Version 501.xx Ausgabe 01/99 4.6 CAD-Import
4 - 45
- CAD-Daten
Damit kann wieder zur Anzeige der CAD-Daten zurückgeschaltet werden, wenn die grafische
Darstellung der ermittelten LP-Struktur aktiv ist (siehe Abb. 4.6.2).
● Menüpunkt DIENSTE --> CAD-Daten anwählen.
Die Anzeige wird wieder auf die CAD-Daten umgeschaltet (siehe Abb. 4.6.1).
- Graphikdaten
Nach dem Konvertieren kann die ermittelte LP-Struktur grafisch dargestellt werden.
Um die Darstellung der Leiterplatte übersichtlicher zu gestalten, können mit Hilfe des Einstellberei-
ches unterschiedliche Anzeigeoptionen für die Darstellung der Grafik-Elemente gewählt werden. Es
können z.B. nur Bestückpositionen im Anzeigebereich dargestellt werden, wenn nur diese benötigt
werden. Die Vorgehensweise hierzu ist identisch mit der Vorgehensweise im Leiterplatten-Editor
(Grafik-Mode) und ist ausführlich in Kap. 8, Abschn. 8.1.3.4 beschrieben.
● Menüpunkt DIENSTE --> Graphikdaten anwählen.
Das Hauptfenster des CAD-Imports wird auf die Grafikanzeige umgeschaltet (siehe Abb. 4.6.2).

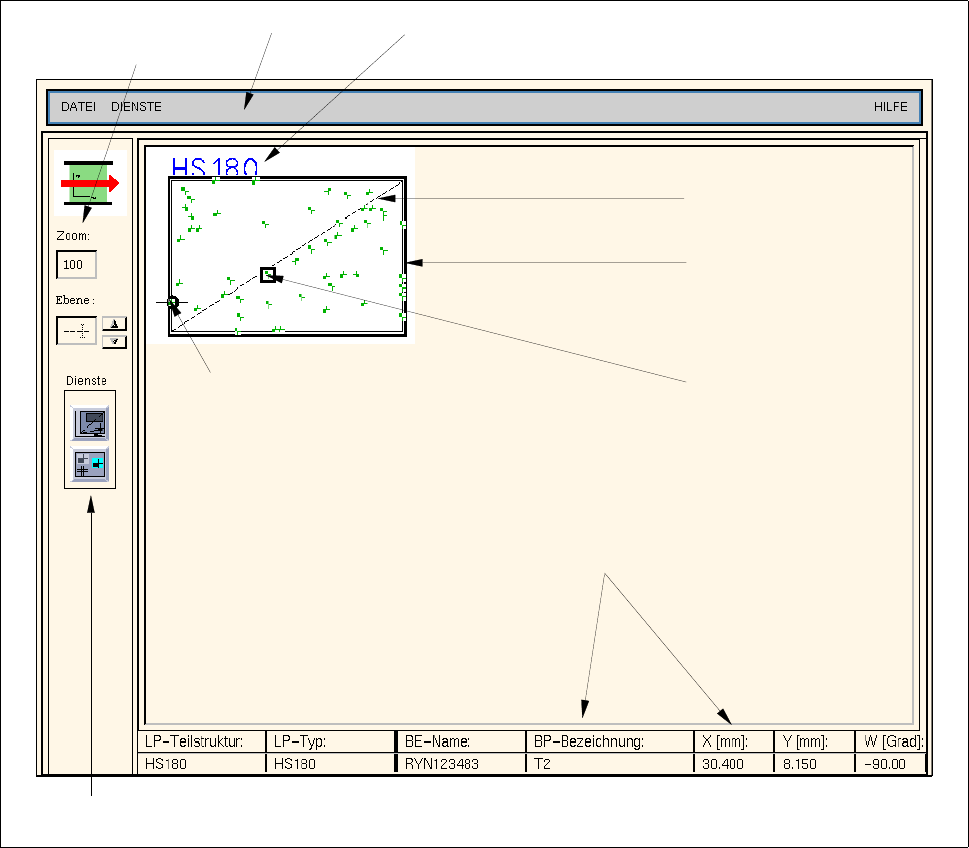

Abb. 4.6.2 Hauptfenster "CAD-Import" (Anzeige der Grafikdaten)
LP-Nullpunkt
Einstellbereich
Menüzeile
Umriß der LP
(Nutzengröße)
Offset-Vektor
Name der LP-Struktur
Editierfeld
für den Zoom
selektierte
Bestückposition
Daten der selektierten
Bestückposition
