Betriebsanleitung Linienrechner UNIX
Software-Version 501.xx Ausgabe 01/99
5 - II
Betriebsanleitung Linienrechner UNIX 5 Produkt / Bauelement
Software-Version 501.xx Ausgabe 01/99 5.1 Bauelemente-Editor BE
5 - 1
5 Produkt / Bauelement
5.1 Bauelemente-Editor BE
Mit Hilfe des Bauelemente-Editors BE wird dem Anwender die Möglichkeit gegeben, Bauelemente in ihren
elektrischen Eigenschaften vollständig zu beschreiben. Es wird Art des BE's (z.B. Diode), seine elektrischen
Eigenschaften und die Bearbeitungsart (z.B. Kleben, Bestücken) festgelegt. Außerdem wird dem BE die seiner
Bauform entsprechende Gehäuseform-Nr. zugeordnet.
5.1.1 BE-Editor starten
- Der BE-Editor wird im "Programmierbetrieb" durch Anklicken der Ikone Bauelement im Desktop oder
über den Datenmanager (siehe Kap. 4) aktiviert.
- Wurde das LR-Programm für den "Steuerbetrieb" installiert, kann der BE-Editor über das Desktop-
Menü "PRODUKT" oder über den Datenmanager gestartet werden.
● Ikone Bauelement im Desktop (oder den Menüeintrag "Bauelementeeditor" im Menü "PRODUKT")

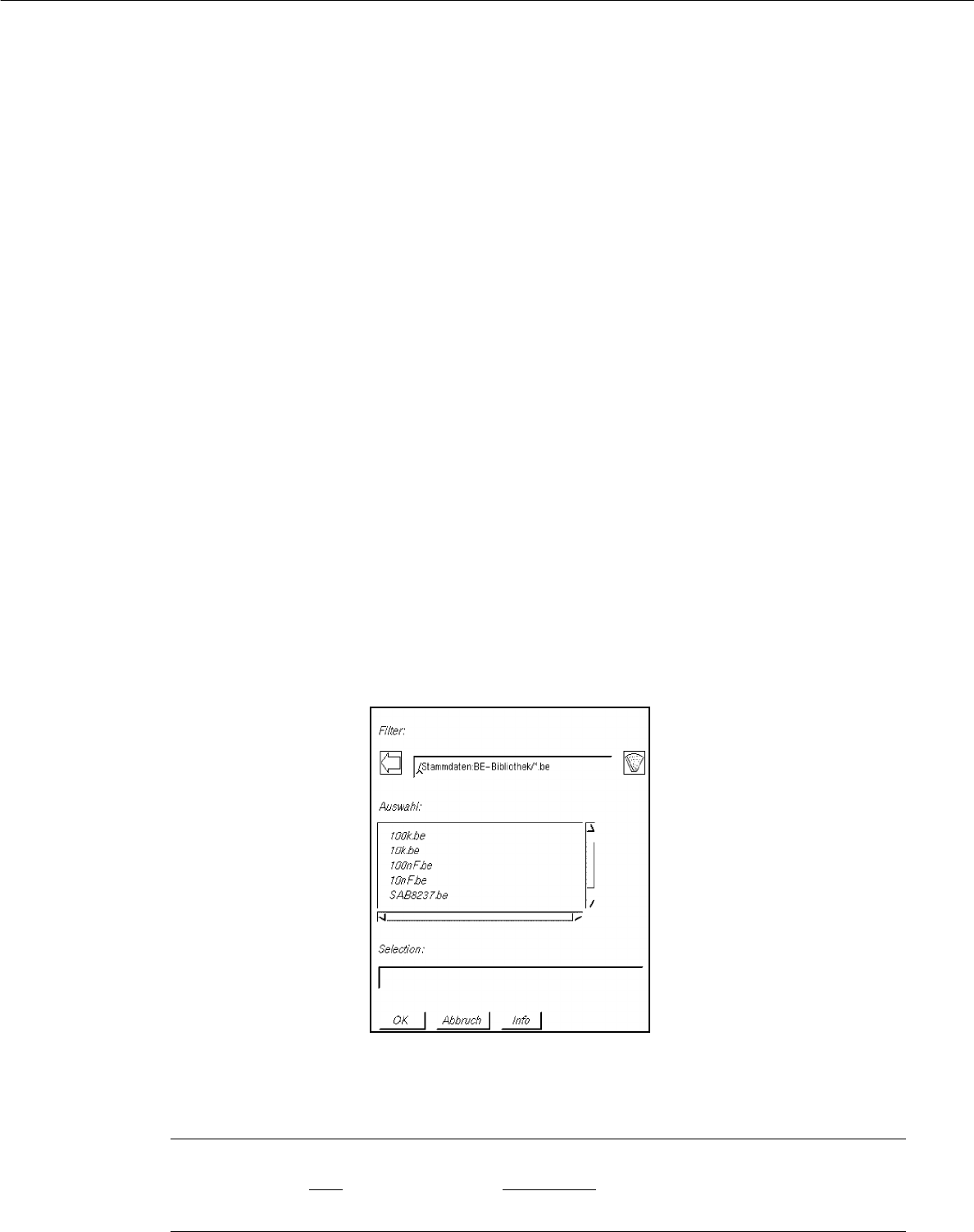

anklicken. Die FSB mit der Dateiauswahl aller bereits definierten Bauelemente wird geöffnet.
● Bauelement "xx.be" mit Doppelklick selektieren oder neuen Namen über die Tastatur eingeben und
mit OK bestätigen. Das Hauptfenster des Bauelemente-Editors (siehe Abb. 5.1.1) wird geöffnet.
HINWEIS
Der BE-Name darf max.
20 Zeichen enthalten, einschließlich des Suffixes ".be". Einige Zeichen
dürfen bei der Namensvergabe nicht verwendet werden, siehe dazu Kap. 2, Abschn. 2.3.
5 Produkt / Bauelement Betriebsanleitung Linienrechner UNIX
5.1 Bauelemente-Editor BE Software-Version 501.xx Ausgabe 01/99
5 - 2
5.1.2 Hauptfenster BE-Editor
Nachfolgend werden die Bereiche des Hauptfensters und deren Funktion erläutert.

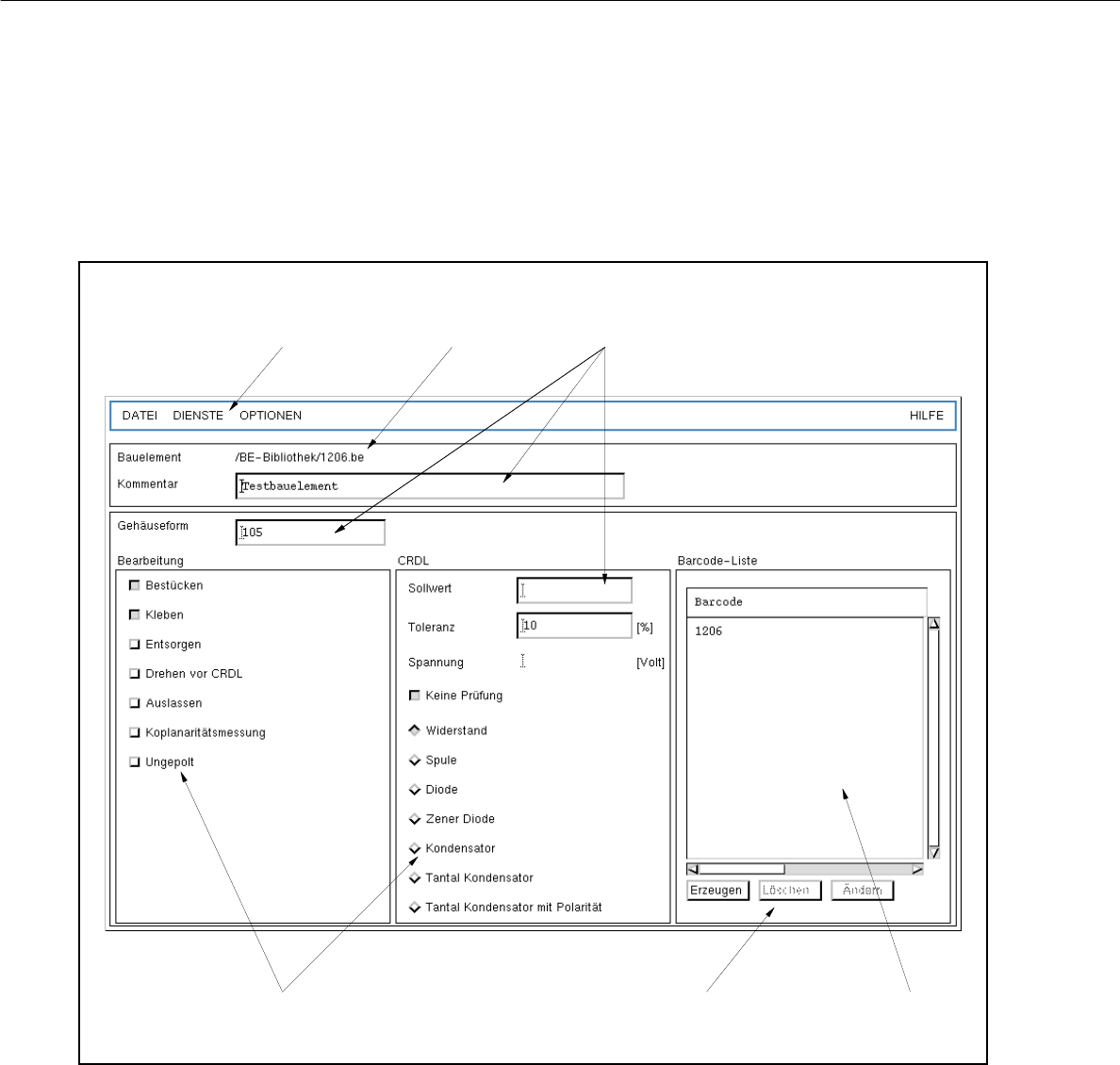

Abb. 5.1.1 Hauptfenster BE-Editor
Das Hauptfenster ist folgendermaßen unterteilt:
- Menüzeile
- Titelzeile
- Editierfelder
- Auswahlfelder
- Kommandobereich
- Anzeigebereich
Menüzeile
Titelzeile
Editierfelder
Auswahlfelder Kommandobereich Anzeigebereich
