Betriebsanleitung Linienrechner UNIX Software-Version 50 1.xx Ausgabe 01/9 9 6 - II
Betriebsanleitung Linienrechner UNIX
Software-Version 501.xx Ausgabe 01/99
6 - I
Inhalt
Seite
Produkt / Gehäuseform
6.1 Gehäuseform-Editor (GF-Editor). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 1
6.1.1 GF-Editor starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 1
6.1.2 Hauptfenster GF-Editor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 3
6.1.2.1 Menü DIENSTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 - 8
6.1.2.2 Bereich für allgemeine Einstellungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 - 9
6.1.2.3 Auswahlfeld "Eigenschaften" (PDC) - Ansicht "Visiondaten" . . . . . . . . . . . . . . . . . . . . . . . . 6 - 10
6.1.2.4 Kommandobereich GF-Editor - Ansicht "Visiondaten" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 11
6.1.2.5 Editierbereiche GF-Editor - Ansicht "Visiondaten" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 12
6.1.2.6 Anzeigebereich - Ansicht "Visiondaten" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 16
6.1.2.7 Kommandobereich GF-Editor - Ansicht "Bearbeitungsdaten" . . . . . . . . . . . . . . . . . . . . . . . 6 - 18
6.1.2.8 Anzeigebereich - Ansicht "Bearbeitungsdaten" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 23
6.1.2.9 Einstellungen Sonderablauf "Beschleunigung" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 24
6.1.2.10 Auswahlfelder GF-Editor - Ansicht "Bearbeitungsdaten" . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 29
6.1.2.11 Editierbereiche GF-Editor - Ansicht "Bearbeitungsdaten" . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 31
6.1.3 Gehäuseformdefinition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 33
6.1.3.1 Definition des BE-Koordinatensystems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 33
6.1.3.2 Beschreibung einer Gehäuseform des Typs "FDC" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 36
6.1.3.3 Beschreibung einer Gehäuseform des Typs "BGA". . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 45
Betriebsanleitung Linienrechner UNIX
Software-Version 501.xx Ausgabe 01/99
6 - II
Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäuseform
Software-Version 501.xx Ausgabe 01/99 6.1 Gehäuseform-Editor (GF-Editor)
6 - 1
6 Produkt / Gehäuseform
6.1 Gehäuseform-Editor (GF-Editor)
Mit Hilfe des Gehäuseform-Editors wird dem Anwender die Möglichkeit gegeben, Bauelemente in ihren
geometrischen Eigenschaften vollständig zu beschreiben.
Im GF-Editor kann eine bereits definierte Gehäuseform für einen BE-Typ editiert oder eine neue Gehäuseform
für einen BE-Typ erzeugt werden. Jede Gehäuseform wird durch ihre GF-Nummer (Name) identifiziert (z.B. Nr.
"960" für Bauform "QFP100").
6.1.1 GF-Editor starten
-
Der GF-Editor wird im "Programmierbetrieb" durch Anklicken der Ikone Gehäuseform im Desktop
oder über den Datenmanager (siehe Kap. 4) aktiviert.
-
Wurde das LR-Programm für den "Steuerbetrieb" installiert, kann der GF-Editor über das Desktop-
Menü "PRODUKT" oder über den Datenmanager gestartet werden.
●
Ikone Gehäuseform im Desktop (oder den Menüeintrag "Gehäuseformeditor" im Menü "PRODUKT")
anklicken.

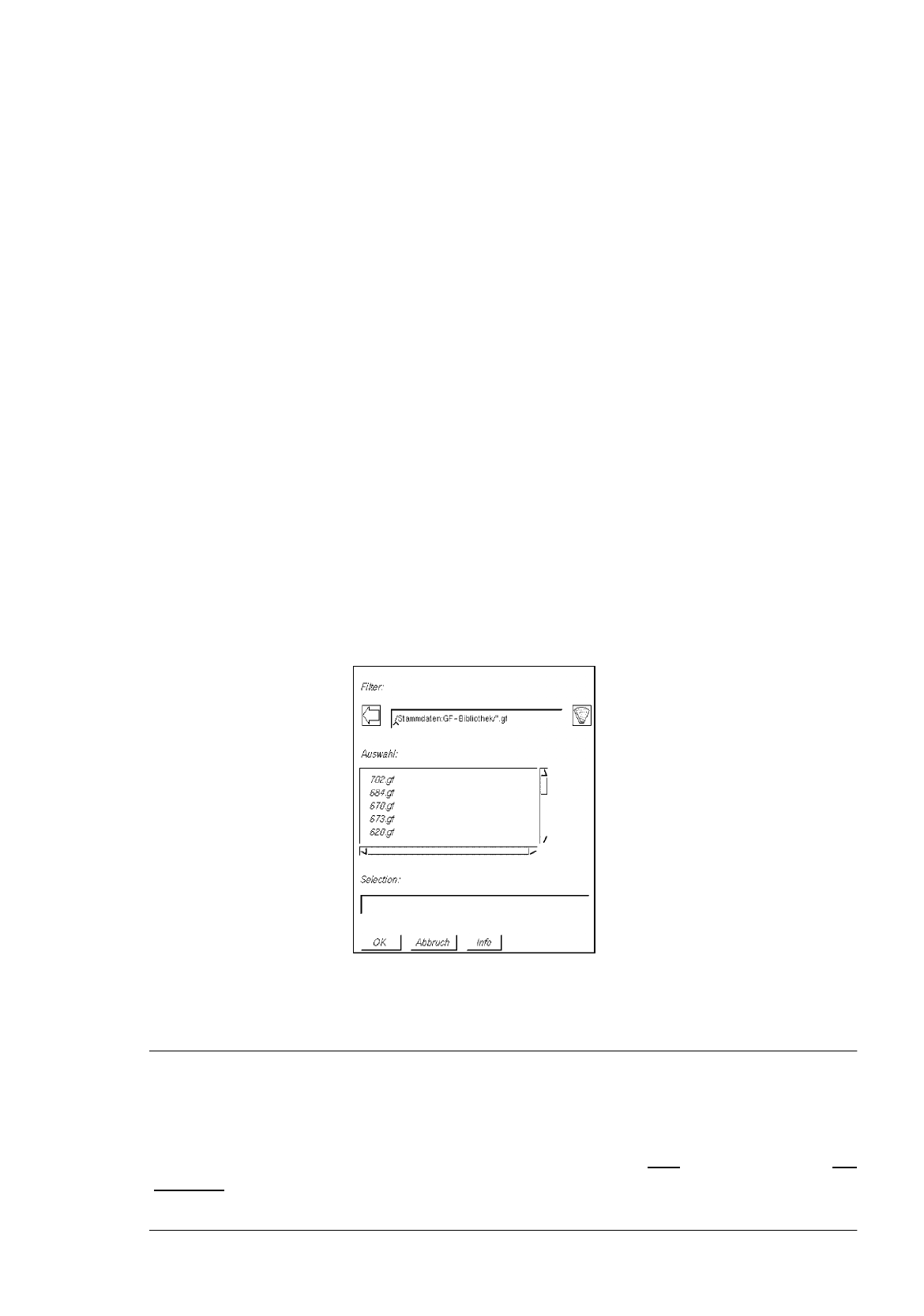

Die FSB mit der Dateiauswahl aller bereits definierten Gehäuseformen wird geöffnet.
●
Nummer (Name) "xxx.gf" der gewünschten Gehäuseform mit Doppelklick selektieren, oder neue
Nummer bzw. Namen über die Tastatur eingeben und mit OK bestätigen. Das Hauptfenster des
GF-Editors (siehe Abb. 6.1.1) wird geöffnet.
HINWEIS
Für die Vergabe von GF-Nummern ist der Bereich 1 bis 32767 vorgesehen. Die Nummern 1 bis 1499
sind für Gehäuseformen reserviert, die von SIEMENS PL EA V bereits festgelegt sind oder noch fest-
gelegt werden. Der Bereich 1500 bis 32767 kann für die Vergabe einer neuen GF-Nummer verwen-
det werden. Wird ein Name für die Gehäuseform vergeben, darf dieser max.
20 Zeichen enthalten, ein-
schließlich des Suffixes ".gf". Einige Zeichen dürfen bei der Namensvergabe nicht verwendet werden,
siehe dazu Kap. 2, Abschn. 2.5).
