6 Produkt / Gehäuseform Betriebsanleitung Linienrechner UNIX 6.1 Gehäuseform-Editor (GF-Ed itor) Software-Version 50 1.xx Ausgabe 01/99 6 - 4 Abb. 6.1.2 Hauptfenster "GF-Editor" (Ansicht Visiondaten - PDC) Abb.…
Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäuseform
Software-Version 501.xx Ausgabe 01/99 6.1 Gehäuseform-Editor (GF-Editor)
6 - 3
6.1.2 Hauptfenster GF-Editor
Je nachdem, ob Vision- oder Bearbeitungsdaten editiert werden sollen, wird durch Anwahl der gewünschten
Option im Einstellbereich (siehe Abschn. 6.1.2.2) der Aufbau des Hauptfensters bestimmt.
HINWEIS
Das Hauptfenster des GF-Editors wird immer zuerst mit der Ansicht der Visiondaten geöffnet.
●
Visiondaten bzw. Bearbeitungsdaten anklicken.
Das Hauptfenster wird entsprechend aufgebaut (siehe Abb. 6.1.1 bis Abb. 6.1.4).
Abb. 6.1.1 Hauptfenster "GF-Editor" (Ansicht Visiondaten - unregelmäßiges FDC)
Bereich für allgemeine Kommandobereich Anzeigebereich
Menüzeile Titelzeile Editierbereiche
selektierte
Beinchengruppe
Beinchen
Einstellungen
6 Produkt / Gehäuseform Betriebsanleitung Linienrechner UNIX
6.1 Gehäuseform-Editor (GF-Editor) Software-Version 501.xx Ausgabe 01/99
6 - 4

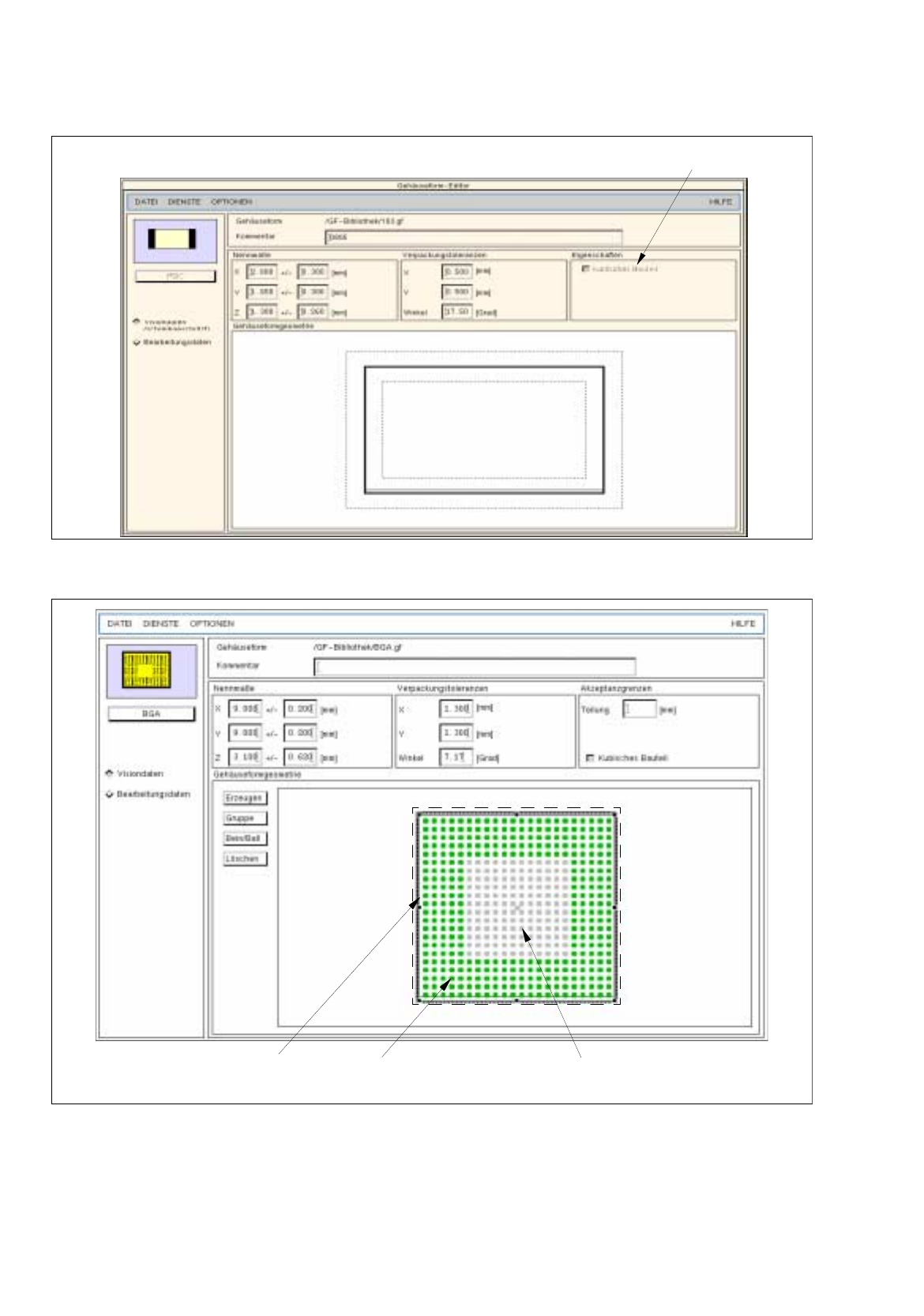

Abb. 6.1.2 Hauptfenster "GF-Editor" (Ansicht Visiondaten - PDC)
Abb. 6.1.3 Hauptfenster "GF-Editor" (Ansicht Visiondaten - BGA)
Auswahlfeld
als nicht vorhanden
BallGittergruppe
gekennzeichnete "Balls"
Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäuseform
Software-Version 501.xx Ausgabe 01/99 6.1 Gehäuseform-Editor (GF-Editor)
6 - 5
Abb. 6.1.4 Hauptfenster "GF-Editor" (Ansicht Bearbeitungsdaten - unregelmäßiges FDC)
Auswahlfelder
Anzeigebereich
Menüzeile TitelzeileEditierbereich Kommandobereich
Bereich für allgemeine
Einstellungen
selektierte Pipette
(Pipetten)
