Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäus eform Software-Version 50 1.xx Ausgabe 01/99 6.1 Gehäuseform-Editor (GF-Editor) 6 - 9 6.1. 2.2 Bereich für allgemeine Einstellungen Die Darstel lung (A ufbau) de s …
6 Produkt / Gehäuseform Betriebsanleitung Linienrechner UNIX
6.1 Gehäuseform-Editor (GF-Editor) Software-Version 501.xx Ausgabe 01/99
6 - 8
HINWEIS
Handelt es sich bei der aktuellen Gehäuseform um eine Standard-Gehäuseform (Nummernbereich 1 ... 1499),
können die Bearbeitungsdaten geändert werden, aber bei den Visiondaten nur
die Werte für die Verpackungs-
toleranzen. Alle anderen Visiondaten sind schreibgeschützt.
Anzeigebereich
(siehe Abschn. 6.1.2.6)
In der Ansicht
Visiondaten
wird
im Anzeigebereich die aktuelle Gehäuseform grafisch dargestellt. Nach jeder
Änderung der Gehäuseformdaten wird die Darstellung automatisch aktualisiert. Zum Ändern von Modell- oder
Gruppendaten muß die entsprechende Grafik selektiert werden (siehe Abb. 6.1.1).
In der Ansicht
Bearbeitungsdaten
werden im Anzeigebereich je nach im Kommandobereich aktiviertem Button
alle erzeugten Pipetten oder Sensorsystemtypen angezeigt (siehe Abb. 6.1.4 und Abb. 6.1.5).
Außerdem kann mit Hilfe der im Anzeigebereich enthaltenenen Bedienelemente (siehe Abb. 6.1.9) der
Sonderablauf "Beschleunigung" für erzeugte Pipetten festgelegt werden (siehe Abschn. 6.1.2.9).
6.1.2.1 Menü DIENSTE
Im Menü DIENSTE ist nur eine Komponente mit folgender Funktion enthalten:
-
Förderer-Editor starten
zur Definition der Förderer, mit welchen das aktuelle Bauelement (Gehäuseform) gefördert
werden soll.
●
Menüpunkt
DIENSTE
-->
Förderer-Editor starten
anwählen.
Der Förderer-Editor wird geöffnet (siehe Kap. 9).
Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäuseform
Software-Version 501.xx Ausgabe 01/99 6.1 Gehäuseform-Editor (GF-Editor)
6 - 9
6.1.2.2 Bereich für allgemeine Einstellungen
Die Darstellung (Aufbau) des Hauptfensters wird durch Aktivieren des Buttons "Visiondaten" bzw.
"Bearbeitungsdaten" bestimmt. Der Button <Name des Gehäuseform-Typs> dient zur nachträglichen Änderung
des Gehäuseform-Typs.
Einstellmöglichkeiten für die Darstellung des Hauptfensters
-
Visiondaten
Als Default-Einstellung ist dieser Button automatisch beim Öffnen des
GF-Editors aktiviert.
Bei dieser Einstellung können die Daten der Gehäuseform editiert
werden, die für die optische Zentrierung mit dem Vision-System erforder-
lich sind.
HINWEIS Ist die aktuelle Gehäuseform eine Standard-Gehäuseform
(Nummernbereich 1 ... 1499), wird unter dem Button "Visiondaten"
das Wort "schreibgeschützt" angezeigt. Dies bedeutet, daß nur die Werte
für die Verpackungstoleranzen geändert werden können, alle anderen
Visiondaten sind schreibgeschützt.
-
Bearbeitungsdaten
Bei dieser Einstellung werden alle Vorschriften für die Verarbeitung der
Gehäuseform festgelegt.
Änderung des Gehäuseform-Typs
FDC‘s und PDC‘s können noch nachträglich in PDC’s bzw. FDC’s umgewandelt werden. Für den
Gehäuseform-Typ BGA und Standard-Gehäuseformen ist dies nicht möglich.
●
Button (z.B.) <
unregelmässiges FDC
> anklicken.

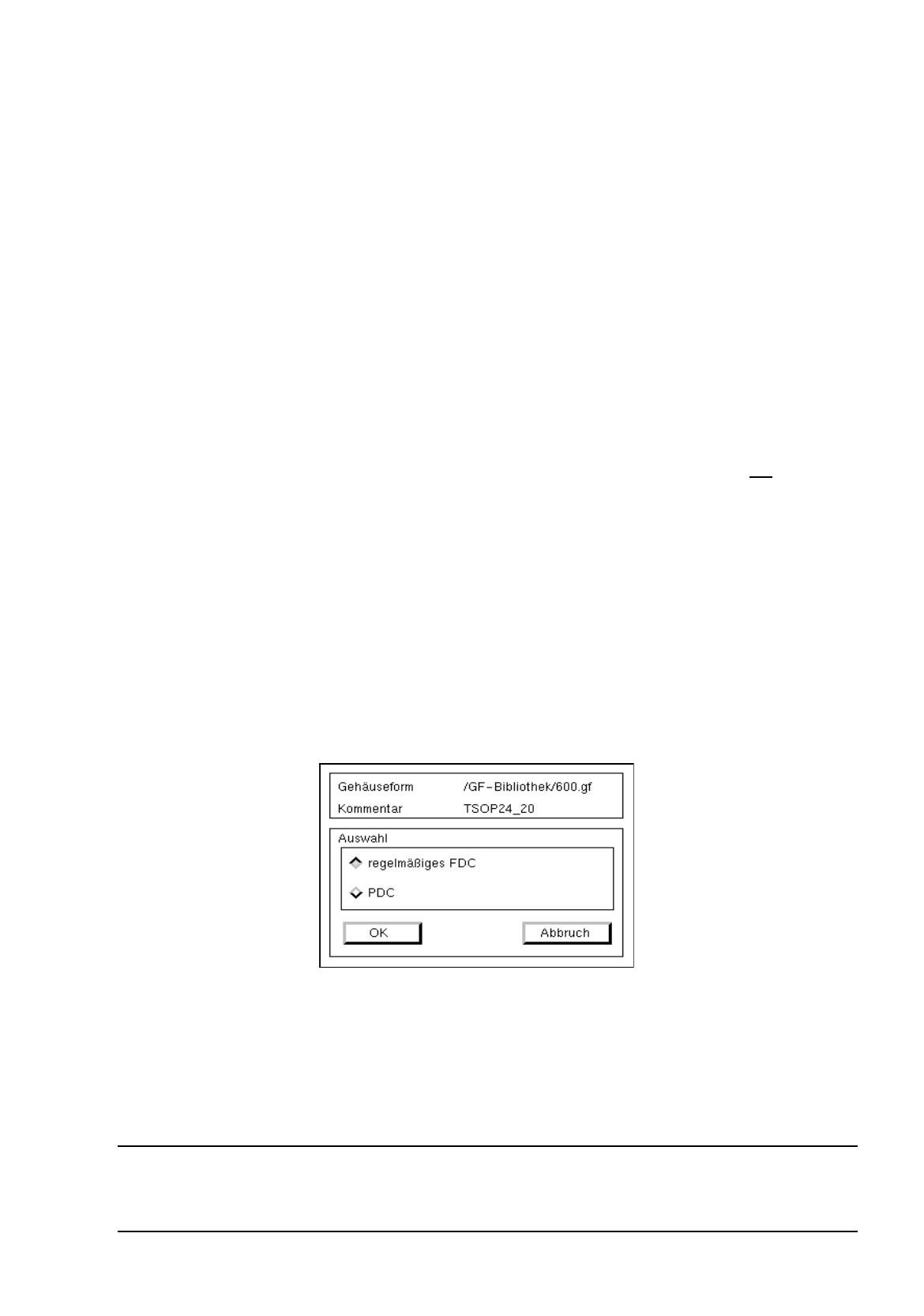

Die Dialogbox zur Auswahl des neuen Gehäuseform-Typs wird geöffnet.
Je nachdem, ob der aktuelle Gehäuseform-Typ ein PDC, ein regelmäßiges oder ein unregelmäßiges FDC ist,
stehen folgende Auswahlmöglichkeiten für den neuen Typ zur Verfügung:
-
Ein PDC kann in ein regelmäßiges oder unregelmäßiges FDC umgewandelt werden.
-
Ein regelmäßiges FDC kann in ein unregelmäßiges FDC oder in ein PDC umgewandelt werden.
-
Ein unregelmäßiges FDC kann in ein regelmäßges FDC oder in ein PDC umgewandelt werden.
HINWEIS
Soll der Gehäuseform-Typ von einem FDC in ein PDC geändert werden, erscheint ein Warnhinweis, daß
sämtliche Modell- und Gruppendaten gelöscht werden.
6 Produkt / Gehäuseform Betriebsanleitung Linienrechner UNIX
6.1 Gehäuseform-Editor (GF-Editor) Software-Version 501.xx Ausgabe 01/99
6 - 10
6.1.2.3 Auswahlfeld "Eigenschaften" (PDC) - Ansicht "Visiondaten"
-
Kubisches Bauteil
Mit dem Button "Kubisches Bauteil" kann die Eigenschaft der aktuellen Gehäuseform eingestellt
werden. Als Default-Einstellung ist der Button automatisch beim Öffnen des GF-Editors aktiviert.
Diese Einstellung bedeutet, daß die aktuelle Gehäuseform eine kubische Bauform (mit ebener Ober-
seite) aufweist und das Vision-System somit mit scharf abgegrenzten Kanten rechnen kann.
Die Einstellung "Kubisches Bauteil" muß
durch Anklicken des Buttons deaktiviert werden, wenn eine
zylindrische Bauform vorliegt.
Soll das Bauelement bei der Bestückung außermittig
(vom Zentrum der Gehäuseform) aufgenommen
werden, muß die Einstellung "Kubisches Bauteil" ebenfalls deaktiviert werden.
HINWEIS
Handelt es sich bei der aktuellen Gehäuseform um eine Standard-Gehäuseform, kann die Einstellung für
die Eigenschaft nicht verändert werden, da der Button "Kubisches Bauteil" insensitiv ist.
Bei FDC’s und BGA’s ist der Button "Kubisches Bauteil" im Editierbereich "Akzeptanzgrenzen" enthalten.
