6 Produkt / Gehäuseform Betriebsanleitung Linienrechner UNIX
6.1 Gehäuseform-Editor (GF-Editor) Software-Version 501.xx Ausgabe 01/99
6 - 12
-
Bein/Ball
Mit diesem Kommando kann das Fenster zur Beschreibung der Modelldaten für ein ausgewähltes
Objekt (Beinchen/Ball) geöffnet werden.
●
Gruppe im Anzeigebereich selektieren, in der sich das Objekt (Beinchen/Ball) befindet, für
welches die Modelldaten editiert werden sollen.
Die selektierte Gruppe wird mit einem Rechteck umrandet dargestellt.
●
Bein/Ball
anklicken.
Das Fenster zur Beschreibung der Modelldaten wird am Bildschirm angezeigt (siehe Abschn.
6.1.3.2, Abb. 6.1.21 bzw. Abschn. 6.1.3.3, Abb. 6.1.26).
6.1.2.5 Editierbereiche GF-Editor - Ansicht "Visiondaten"
HINWEIS
Wird beim Start des GF-Editors eine vorhandene GF-Datei geöffnet, sind in den nachfolgend beschriebenen
Editierfeldern bereits die vom Werk oder Kunden definierten Werte eingetragen.
Editierbereich "Nennmaße"
-
X +/-
[mm] Länge des BE's mit Angabe der Toleranzen
siehe Abb. 6.1.18 bzw. Abb. 6.1.23
-
Y +/-
[mm] Breite des BE's mit Angabe der Toleranzen
siehe Abb. 6.1.18 bzw. Abb. 6.1.23
-
Z+/-
[mm] Höhe des BE's mit Angabe der Toleranzen
siehe Abb. 6.1.19 bzw. Abb. 6.1.23
HINWEIS
Mit Hilfe des Wertes für das Nennmaß "Z" (Höhe) wird der Verfahrweg der z-Achse beim Abholen und
Bestücken des BE’s und beim Zentrieren über der IC- bzw. FC-Kamera berechnet. Darum kann ein falsch
eingetragener Wert zu Fehlern bei der Verarbeitung des BE’s führen. Normalerweise wird für "Z" das Maß
von der Oberseite (= Aufsetzfläche der Pipette) zur Unterseite der Gehäuseform eingetragen. Bei Gehäu-
seformen (z.B. Sockel) die in der Mitte vertieft sind, ist jedoch darauf zu achten, daß für "Z" das Maß von
der vertieften Fläche bis zur Unterseite eingetragen wird (siehe Abb. 6.1.6).
Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäuseform
Software-Version 501.xx Ausgabe 01/99 6.1 Gehäuseform-Editor (GF-Editor)
6 - 13

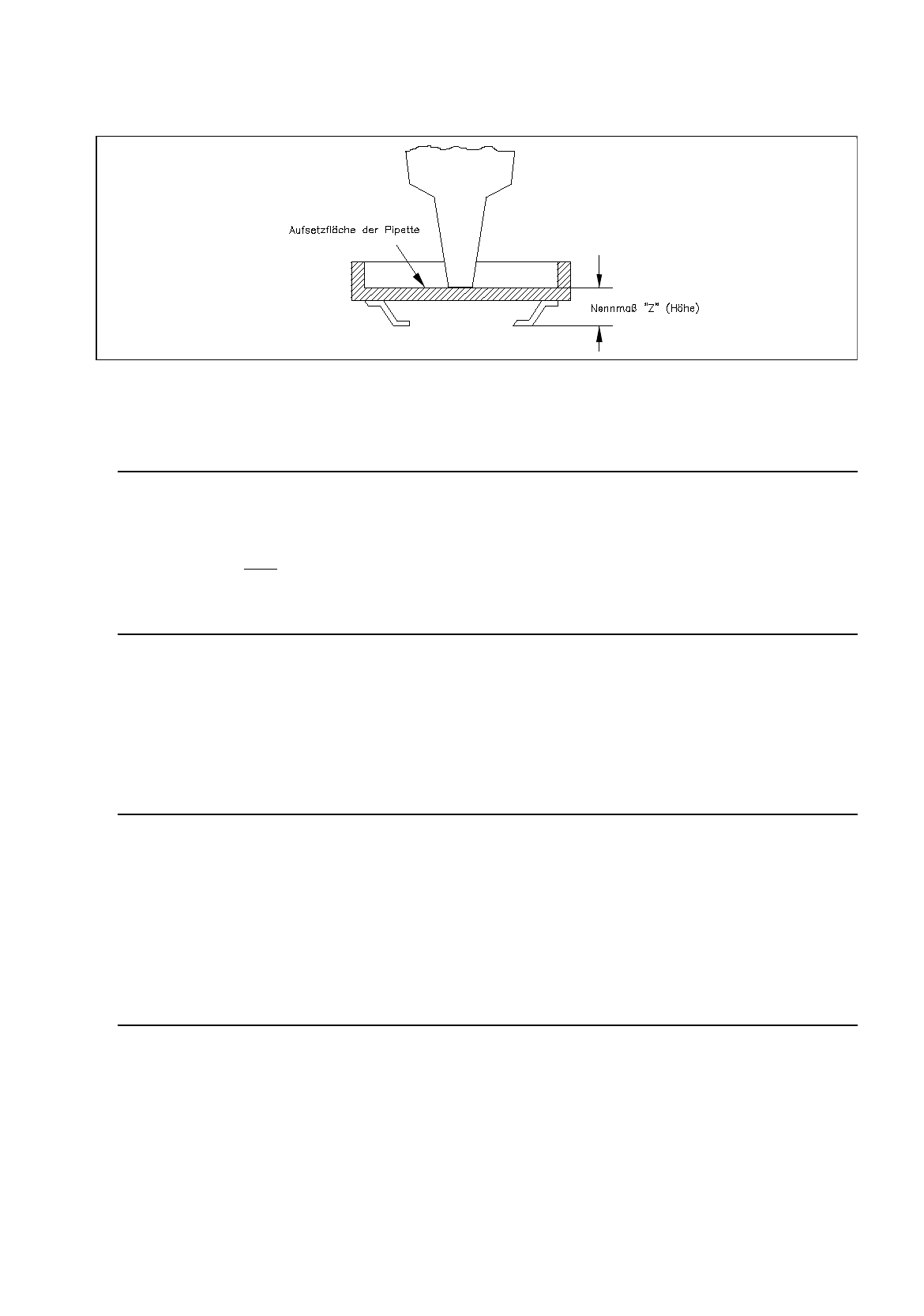

Abb. 6.1.6 Beispiel: Nennmaß "Z" bei BE mit vertiefter Oberfläche
Editierbereich "Körper"
HINWEIS
Die Angaben in diesem Bereich dienen lediglich zur wirklichkeitstreueren Darstellung der Gehäuseform
im Anzeigebereich. Die Daten werden vom Vision-System nicht verwendet.
Der Bereich wird nicht
angezeigt, wenn der aktuelle Gehäuseform-Typ ein "PDC" (siehe Abb. 6.1.2) oder
ein "BGA" (siehe Abb. 6.1.3) ist, da die Abmaße des Gehäusekörpers bei diesen Typen den Nennmaßen
entsprechen.
-
X
[mm] Länge des Gehäusekörpers (siehe Abschn. 6.1.3.2, Abb. 6.1.19)
-
Y
[mm] Breite des Gehäusekörpers (siehe Abschn. 6.1.3.2, Abb. 6.1.19)
Editierbereich "Verpackungstoleranzen"
HINWEIS
Die Angaben in diesem Bereich bestimmen, wie weit das BE in der Verpackung verschoben sein kann.
Werden niedrige Werte für die Lagetoleranz eingetragen, kann dies die Abwurfrate erhöhen, da sich man-
che BE’s dann nicht mehr im Bereich des Suchfensters (Vision-System) befinden.
Werden hohe Werte für die Lagetoleranz eingetragen, kann dies die Abwurfrate verringern. Sehr nützlich
sind hohe Toleranzwerte bei BE’s, die aus Flächenmagazinen abgeholt werden, da die Magazine evtl.
ungenau auf dem Träger plaziert wurden. Hier sollten die Werte für die Lagetoleranz in "X" und "Y" auf
ihren Maximalwert von 3 mm gesetzt werden.
-
X
[mm] max. zul. Lagetoleranz des BE's in der Verpackung in X-Richtung
-
Y
[mm] max. zul. Lagetoleranz des BE's in der Verpackung in Y-Richtung
-
Winkel
[Grad] max. zul. Abweichung des BE's von der 0-Grad-Lage
(Drehwinkel in der Verpackung)
6 Produkt / Gehäuseform Betriebsanleitung Linienrechner UNIX
6.1 Gehäuseform-Editor (GF-Editor) Software-Version 501.xx Ausgabe 01/99
6 - 14
Editierbereich "Akzeptanzgrenzen" (nur FDC und BGA)
HINWEIS
Wird der GF-Editor für eine neue Gehäuseform geöffnet, sind in den Editierfeldern dieses Bereiches
bereits die Default-Werte für die Teilungs- und Reihentoleranz eingetragen.
Beim Gehäuseform-Typ "BGA" (siehe Abb. 6.1.3) ist nur das Editierfeld "Teilung" verfügbar.
-
Teilung
[mm] max. zulässiger Wert für die Abweichung des Teilungsabstandes
(Teilung ^
Abstand von Beinchen(Ball)mitte zu Beinchen(Ball)mitte)
Wird der Wert für die Teilungsfehlergrenze überschritten (d.h.,
bei einem "FDC" liegen seitliche Verbiegungen der Beinchen
vor), wird das BE als defekt vom Vision-System erkannt und
nicht bestückt.
-
Reihe
[mm] max. zulässiger Versatz sich gegenüberliegender identischer
Reihen bei einem "FDC" (d.h., max. zul. Abweichung der Symmetrie)
-
Kubisches
Bauteil
[mm] Beschreibung siehe Abschn. 6.1.2.3.
HINWEIS
Wird der GF-Editor zur Definition einer neuen Gehäuseform geöffnet, sind die Editierbereiche "Nenn-
maße" und "Verpackungstoleranzen" leer, nur im Editierbereich "Akzeptanzgrenzen" sind bereits die
Default-Werte eingetragen.
