6 Produkt / Gehäuseform Betriebsanleitung Linienrechner UNIX 6.1 Gehäuseform-Editor (GF-Ed itor) Software-Version 50 1.xx Ausgabe 01/99 6 - 14 Editierberei ch "Akzeptanzgrenzen" ( nur FDC und BGA) HINW EIS Wird…
Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäuseform
Software-Version 501.xx Ausgabe 01/99 6.1 Gehäuseform-Editor (GF-Editor)
6 - 13
Abb. 6.1.6 Beispiel: Nennmaß "Z" bei BE mit vertiefter Oberfläche
Editierbereich "Körper"
HINWEIS
Die Angaben in diesem Bereich dienen lediglich zur wirklichkeitstreueren Darstellung der Gehäuseform
im Anzeigebereich. Die Daten werden vom Vision-System nicht verwendet.
Der Bereich wird nicht
angezeigt, wenn der aktuelle Gehäuseform-Typ ein "PDC" (siehe Abb. 6.1.2) oder
ein "BGA" (siehe Abb. 6.1.3) ist, da die Abmaße des Gehäusekörpers bei diesen Typen den Nennmaßen
entsprechen.
-
X
[mm] Länge des Gehäusekörpers (siehe Abschn. 6.1.3.2, Abb. 6.1.19)
-
Y
[mm] Breite des Gehäusekörpers (siehe Abschn. 6.1.3.2, Abb. 6.1.19)
Editierbereich "Verpackungstoleranzen"
HINWEIS
Die Angaben in diesem Bereich bestimmen, wie weit das BE in der Verpackung verschoben sein kann.
Werden niedrige Werte für die Lagetoleranz eingetragen, kann dies die Abwurfrate erhöhen, da sich man-
che BE’s dann nicht mehr im Bereich des Suchfensters (Vision-System) befinden.
Werden hohe Werte für die Lagetoleranz eingetragen, kann dies die Abwurfrate verringern. Sehr nützlich
sind hohe Toleranzwerte bei BE’s, die aus Flächenmagazinen abgeholt werden, da die Magazine evtl.
ungenau auf dem Träger plaziert wurden. Hier sollten die Werte für die Lagetoleranz in "X" und "Y" auf
ihren Maximalwert von 3 mm gesetzt werden.
-
X
[mm] max. zul. Lagetoleranz des BE's in der Verpackung in X-Richtung
-
Y
[mm] max. zul. Lagetoleranz des BE's in der Verpackung in Y-Richtung
-
Winkel
[Grad] max. zul. Abweichung des BE's von der 0-Grad-Lage
(Drehwinkel in der Verpackung)
6 Produkt / Gehäuseform Betriebsanleitung Linienrechner UNIX
6.1 Gehäuseform-Editor (GF-Editor) Software-Version 501.xx Ausgabe 01/99
6 - 14
Editierbereich "Akzeptanzgrenzen" (nur FDC und BGA)
HINWEIS
Wird der GF-Editor für eine neue Gehäuseform geöffnet, sind in den Editierfeldern dieses Bereiches
bereits die Default-Werte für die Teilungs- und Reihentoleranz eingetragen.
Beim Gehäuseform-Typ "BGA" (siehe Abb. 6.1.3) ist nur das Editierfeld "Teilung" verfügbar.
-
Teilung
[mm] max. zulässiger Wert für die Abweichung des Teilungsabstandes
(Teilung ^
Abstand von Beinchen(Ball)mitte zu Beinchen(Ball)mitte)
Wird der Wert für die Teilungsfehlergrenze überschritten (d.h.,
bei einem "FDC" liegen seitliche Verbiegungen der Beinchen
vor), wird das BE als defekt vom Vision-System erkannt und
nicht bestückt.
-
Reihe
[mm] max. zulässiger Versatz sich gegenüberliegender identischer
Reihen bei einem "FDC" (d.h., max. zul. Abweichung der Symmetrie)
-
Kubisches
Bauteil
[mm] Beschreibung siehe Abschn. 6.1.2.3.
HINWEIS
Wird der GF-Editor zur Definition einer neuen Gehäuseform geöffnet, sind die Editierbereiche "Nenn-
maße" und "Verpackungstoleranzen" leer, nur im Editierbereich "Akzeptanzgrenzen" sind bereits die
Default-Werte eingetragen.
Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäuseform
Software-Version 501.xx Ausgabe 01/99 6.1 Gehäuseform-Editor (GF-Editor)
6 - 15
Vorgehensweise beim Editieren der Gehäuseform-Daten
Neue GF-Daten editieren:
●
Editierfeld "X" im Editierbereich "Nennmaße" anklicken, Wert eingeben und die Eingabe mit
RETURN abschließen.
●
Editierfeld "Y" anklicken, Wert eingeben und die Eingabe mit RETURN abschließen.
In den Editierfeldern für die Breiten- und Längentoleranz und im Editierbereich
"Verpackungstoleranzen" werden die automatisch errechneten Default-Werte angezeigt.
●
Editierfeld "Z" anklicken, Wert eingeben und die Eingabe mit RETURN abschließen.
Im Editierfeld für die Höhentoleranz wird der automatisch errechnete Default-Wert angezeigt.
HINWEIS
Die von den eingegebenen Werten abgeleiteten Default-Werte werden nur berechnet, wenn jede
Eingabe mit RETURN abgeschlossen wird.
●
Editierfeld "X" im Editierbereich "Körper" anklicken, Wert eingeben und die Eingabe mit RETURN
abschließen.
●
Editierfeld "Y" anklicken, Wert eingeben und die Eingabe mit RETURN abschließen.
Ändern vorhandener Daten:
●
Gewünschtes Editierfeld anklicken (Cursor vor den Wert setzen).
●
Wert mit der DELETE-Taste löschen.
●
Neuen Wert eingeben und die Eingabe mit RETURN abschließen.
HINWEIS
Wurden nicht erlaubte Werte oder Zeichen (z.B. Buchstaben oder ein Komma als Dezimalzeichen)
eingetragen, wird das gerade editierte Feld rot umrandet dargestellt und die Eintragung muß richtig-
gestellt werden. Wird die RETURN-Taste nicht
nach jeder Eingabe betätigt, werden fehlerhafte Fel-

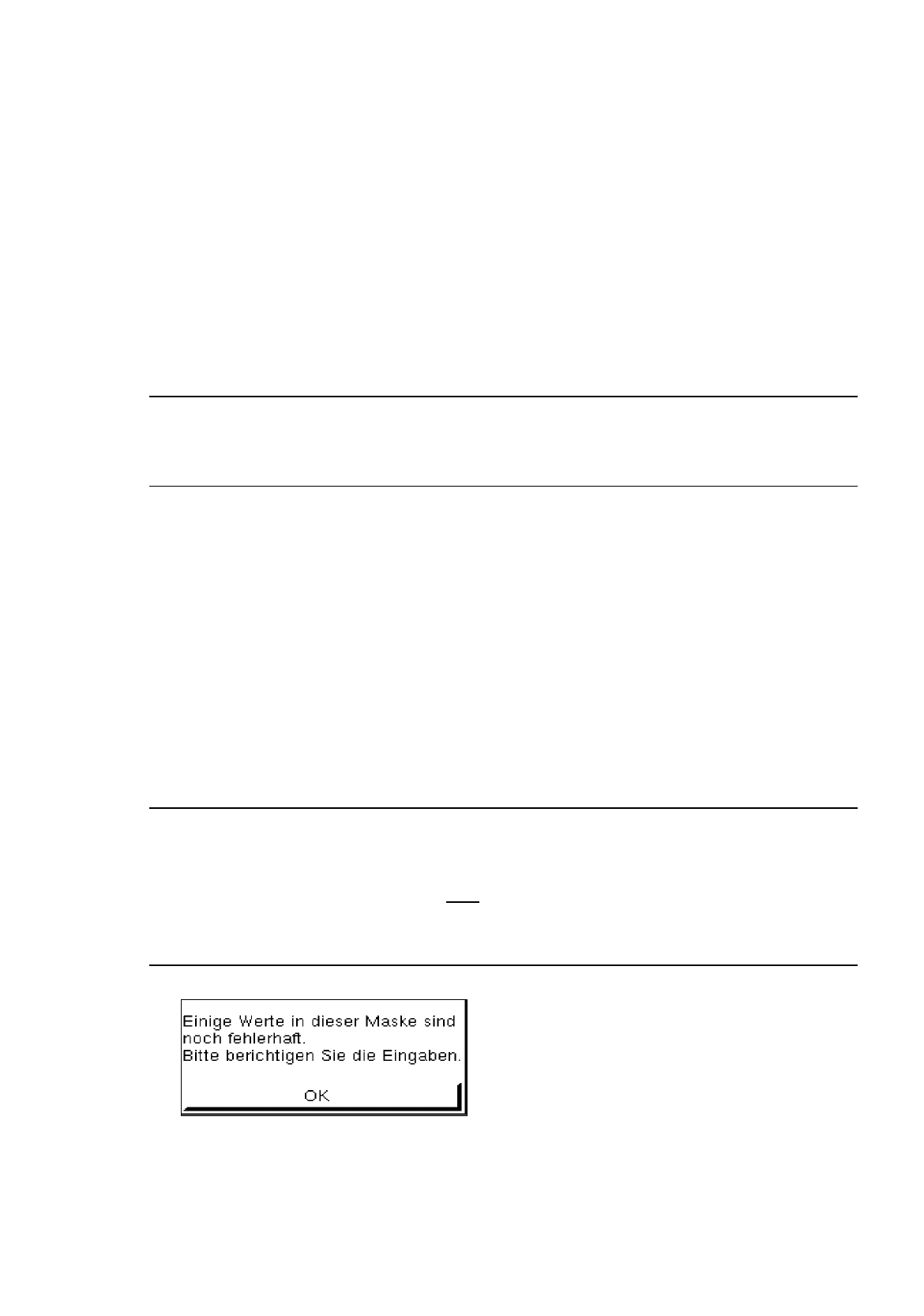

der erst beim Sichern der GF-Datei rot umrandet dargestellt und die nachfolgende Dialogbox wird
geöffnet.
●
Dialogbox mit
OK
schließen und die fehlerhaften Eingaben berichtigen.
