Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäuseform
Software-Version 501.xx Ausgabe 01/99 6.1 Gehäuseform-Editor (GF-Editor)
6 - 17
Fenster zur Eingabe oder zum Ändern von Modelldaten öffnen
●
Gewünschtes Beinchen bzw. gewünschten Ball mit (kurzem) Doppelklick selektieren.
Das Fenster zum Editieren der Modelldaten wird geöffnet (siehe Abschn. 6.1.3.2, Abb. 6.1.21 und
Abschn. 6.1.3.3, Abb. 6.1.26).
HINWEIS
Die Fenster zum Editieren der Gruppen- oder Modelldaten können auch mit Hilfe der Kommandos
"Gruppe" bzw. "Bein/Ball" geöffnet werden (siehe Abschn. 6.1.2.4).
6 Produkt / Gehäuseform Betriebsanleitung Linienrechner UNIX
6.1 Gehäuseform-Editor (GF-Editor) Software-Version 501.xx Ausgabe 01/99
6 - 18
6.1.2.7 Kommandobereich GF-Editor - Ansicht "Bearbeitungsdaten"
Im Kommandobereich (siehe Abb. 6.1.4) werden 2 Komponenten-Arten (Pipette oder Sensortyp) zur Auswahl
angeboten, welche mit Hilfe der entsprechenden Kommandos erzeugt oder gelöscht werden können.
Die gewünschte Komponenten-Art wird durch Anklicken des Buttons neben ihrem Namen ausgewählt.
KOMMANDOS
Die Vorgehensweisen für die Ausführung der Kommandos sind nachfolgend beschrieben.
-
Erzeugen
Damit können die für die aktuelle Gehäuseform erforderlichen Pipetten und Sensorsystemtypen
erzeugt werden.
●
Button der gewünschten Komponenten-Art aktivieren.
●
Erzeugen
anklicken.
Das Auswahlfenster mit einer Liste aller definierten Typen der gewählten Komponenten-Art wird
geöffnet.
Abb. 6.1.7 Auswahlfenster der Komponenten-Art "Pipette"
Abb. 6.1.8 Auswahlfenster der Komponenten-Art "Sensorsystemtyp"
Pipette des Typs 6xx
Nummer des
Sensorsystemtyps
Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäuseform
Software-Version 501.xx Ausgabe 01/99 6.1 Gehäuseform-Editor (GF-Editor)
6 - 19
●
Gewünschte Komponente (Sensorsystemtyp oder Pipette) anklicken.
Das Auswahlfenster wird geschlossen.
Wurde die Komponenten-Art "Sensortyp" ausgewählt, wird im Anzeigebereich des Hauptfensters
das Symbol des erzeugten Sensorsystemtyps und seine Nummer dargestellt (siehe Abb. 6.1.5).
Bei Auswahl der Komponenten-Art "Pipette", wird die Nummer der erzeugten Pipette
angezeigt. Daneben werden die Bedienelemente zur Festlegung der Parameter für den Sonder-
ablauf "Beschleunigung" dargestellt (siehe Abb. 6.1.9).
HINWEIS
Da bei Pipetten des Typs 3xx kein Sonderablauf möglich ist, werden bei diesen keine Bedienele-
mente angezeigt.
-
Löschen
Eine vorhandene Komponente kann gelöscht werden.
●
Button der gewünschten Komponenten-Art anklicken.
Alle bereits vorhandenen Komponenten der gewählten Art werden angezeigt.
●
Komponente im Anzeigebereich selektieren. Die ausgewählte Komponente ist dunkel markiert.
●
Löschen
im Kommandobereich anklicken.

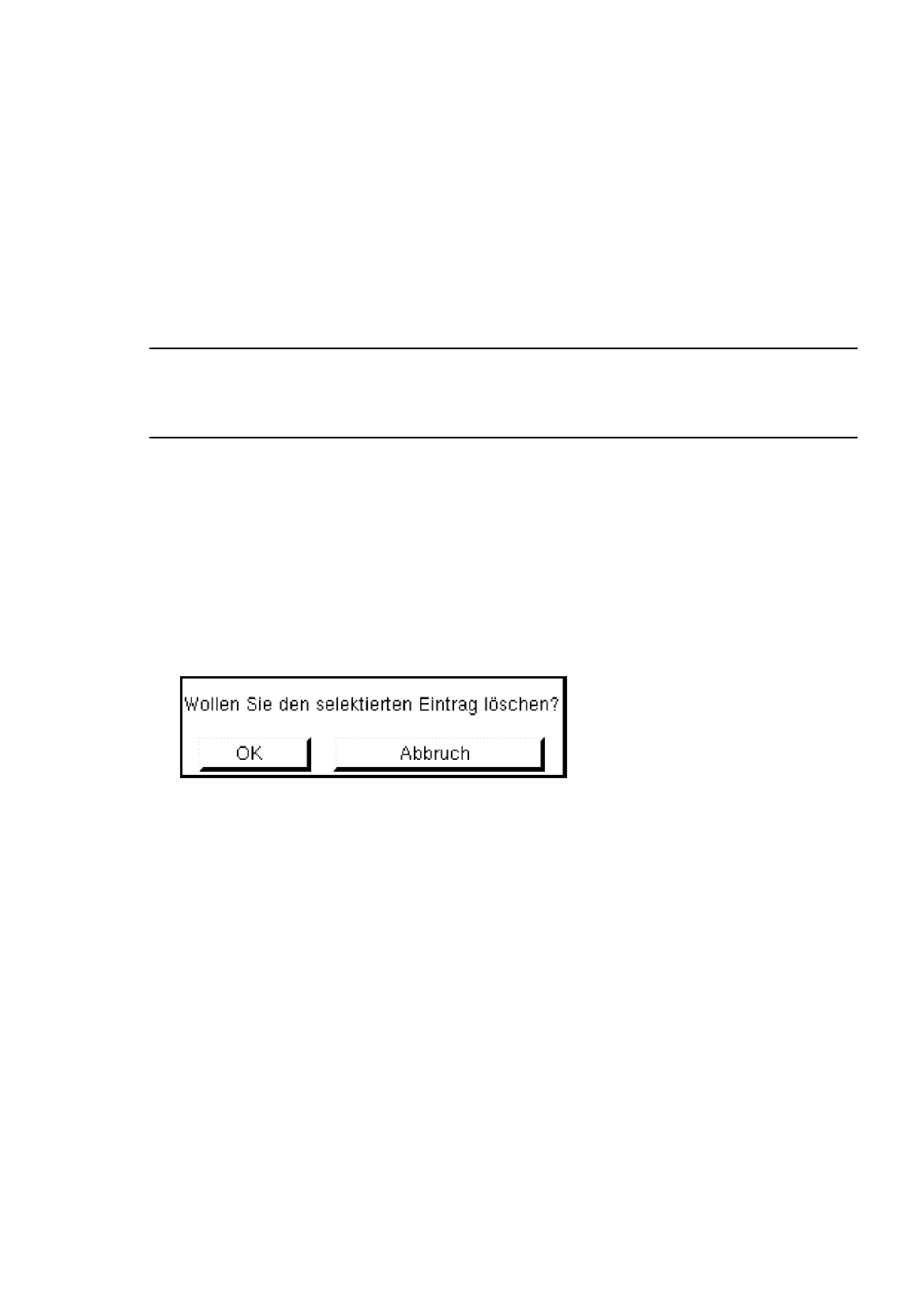

Die nachfolgende Dialogbox wird geöffnet.
●
OK
in der Dialogbox anklicken.
Die Dialogbox schließt sich. Die Komponente wird nicht mehr im Anzeigebereich dargestellt.
