6 Produkt / Gehäuseform Betriebsanleitung Linienrechner UNIX 6.1 Gehäuseform-Editor (GF-Ed itor) Software-Version 50 1.xx Ausgabe 01/99 6 - 24 Allgemeines zu den Bedi enelementen im Anzeigebereic h - Im Anzei geberei ch …
Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäuseform
Software-Version 501.xx Ausgabe 01/99 6.1 Gehäuseform-Editor (GF-Editor)
6 - 23
6.1.2.8 Anzeigebereich - Ansicht "Bearbeitungsdaten"
-
Wenn im Kommandobereich der Button "Sensortyp" aktiviert ist, werden alle erzeugten Sensorsystem-
typen im Anzeigebereich dargestellt (siehe Abb. 6.1.5).
-
Wenn im Kommandobereich der Button "Pipette" aktiviert ist, werden die Nummern aller erzeugten Pipet-
ten und die jeweilig eingestellte Beschleunigung in % angezeigt (siehe Abb. 6.1.9).
Jeder Pipette (außer Pipetten des Typs 3xx) sind eigene Bedienelemente zugeordnet, mit deren Hilfe die
Einstellungen für den Sonderablauf "Beschleunigung" (siehe Abschn. 6.1.2.9) vorgenommen werden
können.

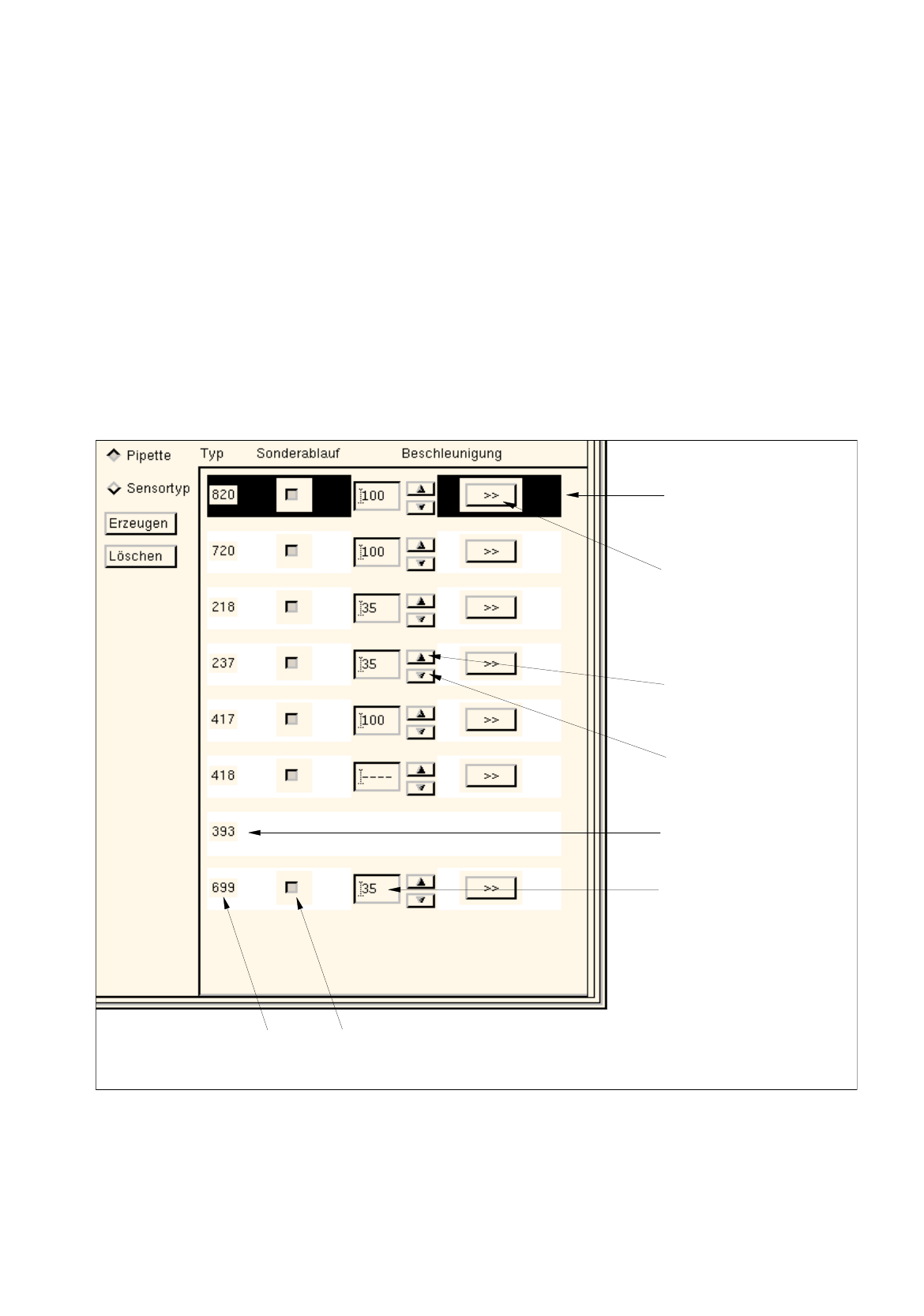

Aufbau des Anzeigebereiches bei Einstellung "Pipette"
Abb. 6.1.9 Anzeigebereich - Einstellung "Pipette"
Schaltfläche ">>"
Button für
selektierte
Pipette
Pfeilbutton
Pfeilbutton
(Beschleunigungswert
(Beschleunigungswert
Pipetten-
Editier-/Anzeigefeld
(Aufruf des Dialogfensters
für achsenindividuelle
Einstellungen)
erhöhen)
verringern)
Sonderablauf für diesen
Pipettentyp nicht möglich
Beschleunigungswert [%]
Sonderablauf "Beschleunigung"nummer
6 Produkt / Gehäuseform Betriebsanleitung Linienrechner UNIX
6.1 Gehäuseform-Editor (GF-Editor) Software-Version 501.xx Ausgabe 01/99
6 - 24
Allgemeines zu den Bedienelementen im Anzeigebereich
-
Im Anzeigebereich kann mit Hilfe der entsprechenden Buttons der Sonderablauf "Beschleunigung"
für selektierte Pipetten aktiviert bzw. deaktiviert werden.
-
Wenn der Button für den Sonderablauf aktiviert wurde, kann eine minimale (35%), mittlere (70%) oder
maximale ( 100%) Beschleunigung der Achsen für jede einzelne Pipette des Typs 4xx, 7xx und 8xx an den
Maschinentypen 80S-20/23/HS-50 und 80F
4
/F
5
mit Hilfe des entsprechenden Pfeilbuttons eingestellt
werden.
Der Prozentwert kann auch direkt in das nebenstehende Editierfeld eingegeben werden.
Nach der Eingabe muß zur Übernahme des Wertes die RETURN-Taste betätigt oder ein anderes Feld
angeklickt werden.
Für die Pipettentypen 2xx und 6xx an den Maschinentypen 80S-15, 80F3 und HS-180 kann nur eine
minimale (35%) oder maximale (100%) Beschleunigung eingestellt werden. Die Einstellungen gelten
jeweils für alle entsprechenden Pipetten.
-
Achsenindividuelle Einstellungen können in den jeweiligen Dialogfenstern vorgenommen werden (siehe
Abb. 6.1.10 und Abb. 6.1.11), wenn die zur Pipette zugehörige Schaltfläche ">>" angeklickt wird.
6.1.2.9 Einstellungen Sonderablauf "Beschleunigung"
Um auch große BE's (z.B. PLCC's 84) sicher transportieren und abzulegen zu können, kann die Beschleunigung
der x-, y-, z- und d(dp)-Achsen mit Hilfe des Sonderablaufes nach Bedarf eingestellt werden.
An den Maschinentypen SIPLACE 80S-15, 80F3 und HS-180 ist es möglich, für die Pipettentypen 2xx und 6xx
die Beschleunigung der einzelnen Achsen auf 35% zu reduzieren.
An den Maschinentypen SIPLACE 80S-20/23/HS-50 und 80F
4
/F
5
ist es möglich, für jede einzelne Pipette des
Typs 4xx, 7xx und 8xx achsenindividuelle Beschleunigungen einzustellen.
Da Pipetten des Typs 4xx an den Maschinentypen SIPLACE 80F3 und
80F
4
/F
5
eingesetzt werden können, ist
es möglich, achsenindividuelle Beschleunigungswerte einzugeben. Am Maschinentyp SIPLACE 80F3 wird
jedoch die Beschleunigung automatisch auf 35% herabgesetzt, wenn nicht die volle Beschleunigung (100%)
eingestellt wird.
Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäuseform
Software-Version 501.xx Ausgabe 01/99 6.1 Gehäuseform-Editor (GF-Editor)
6 - 25
Minimale und maximale Beschleunigungswerte der Achsen
Maschinentyp
Kopftyp
Pipettentyp
Beschleunigungswerte
Minimale Beschleunigung Maximale Beschleunigung
Achse Achse
x
g
y
g
Stern
g
z
↑
g
z
↓
g
dp
(d)
rad/
s
2
x
g
y
g
Stern
g
z
↑
g
z
↓
g
dp
(d)
rad/
s
2
S-20
S-23
HS-50
12er-
RV-
Kopf
7xx
0,1 0,1 0,1 0,1 0,1 0,1 4 4 5,8 5,3 5,3 3100
F4
12er-
RV-
Kopf
7xx
0,1 0,1 0,1 0,1 0,1 0,1 4 4 5,8 5,3 5,3 3100
6er-
RV-
Kopf
7xx /
8xx
0,1 0,1 0,1 0,1 0,1 0,1 4 4 5,2 5,3 5,3 1282
IC-
Kopf
4xx
0,1 0,1 0,1 0,1 0,1 0,1 4 4 -- 1,3 1,3 641
S15
12er-
RV-
Kopf
3xx
-- -- -- -- -- -- -- -- -- -- -- --
6xx
-- -- -- 35% 35% 35% -- -- -- 5,3 5,3 3100
F3
12er-
RV-
Kopf
3xx
-- -- -- -- -- -- -- -- -- -- -- --
6xx
-- -- -- 35% 35% 35% -- -- -- 5,3 5,3 3100
IC-
Kopf
4xx
35% 35% -- 35% 35% 35% 4 4 -- 1,3 1,3 641
HS-180 IC-
Kopf
2xx
35% 35% -- 35% 35% 35% 4 4 -- 1,3 1,3 641
Tab. 6.1 - 1 Beschleunigungswerte
