6 Produkt / Gehäuseform Betriebsanleitung Linienrechner UNIX
6.1 Gehäuseform-Editor (GF-Editor) Software-Version 501.xx Ausgabe 01/99
6 - 26
Sonderablauf für den Pipettentyp 2xx, 4xx
(IC-Kopf F3)
oder 6xx
Für die oben genannten Pipettentypen kann ein Sonderablauf beim Abhol-, Zentrier- und Bestückvorgang
festgelegt werden, d. h. die Beschleunigung für die gewählten Achsen (bzw. Abläufe) wird auf 35%
herabgesetzt.
Vorgehensweise (Beispiel für den Pipettentyp 2xx):
●
Im Anzeigebereich (siehe Abb. 6.1.9) neben einer Pipette des gewünschten Typs den Button für
"Sonderablauf" aktivieren.
●
Die Schaltfläche ">>" anklicken. Das nachfolgende Dialogfenster wird geöffnet.

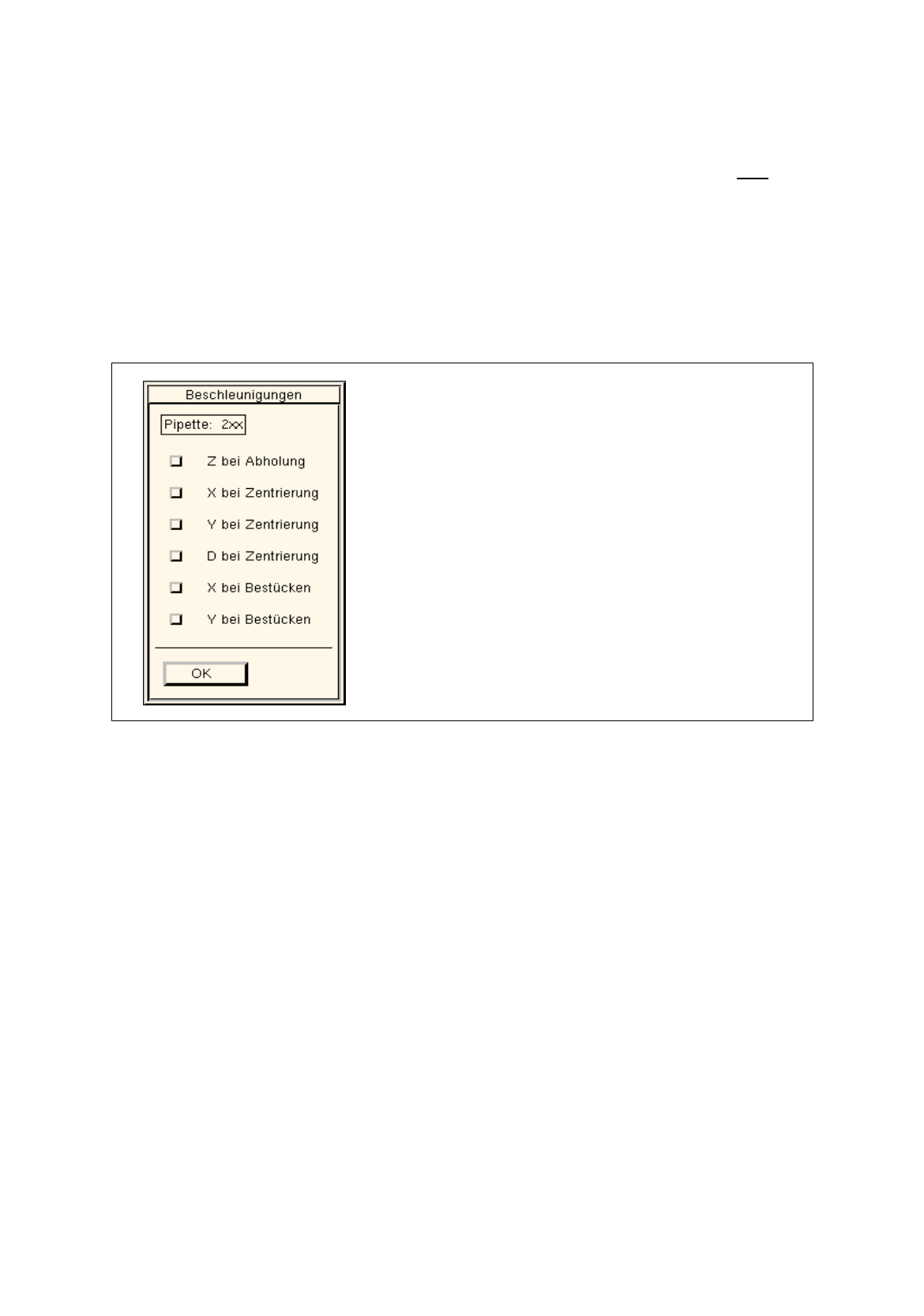

Abb. 6.1.10 Dialogfenster zur Einstellung des Sonderablaufes "Beschleunigung" (Beispiel: Pipettentyp 2xx)
Einstellmöglichkeiten:
Z bei Abholung
reduzierte Beschleunigung der z-Achse des RV- oder IC-Kopfes
beim Aufnehmen des BE's aus der Abholposition
X bei Zentrierung
(nicht bei 6xx) reduzierte Beschleunigung der X-Achse beim Befördern des
BE's von der Kamera- zur Bestückposition mit dem IC-Kopf
Y bei Zentrierung
(nicht bei 6xx) reduzierte Beschleunigung der Y-Achse beim Befördern des
BE's von der Kamera- zur Bestückposition mit dem IC-Kopf
D bei Zentrierung
reduzierte Beschleunigung der dp1- u. dp2-Achse des RV-Kopfes
und der d-Achse des IC-Kopfes bei der Zentrierung des BE's
X bei Bestücken
(nicht bei 6xx) reduzierte Beschleunigung der X-Achse beim Befördern des
BE's von der Abhol- zur Bestückposition mit dem RV-Kopf
reduzierte Beschleunigung der X-Achse beim Befördern des
BE's von der IC-Kamera zur Bestückposition mit dem IC-Kopf
Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäuseform
Software-Version 501.xx Ausgabe 01/99 6.1 Gehäuseform-Editor (GF-Editor)
6 - 27
Y bei Bestücken
(nicht bei 6xx) reduzierte Beschleunigung der Y-Achse beim Befördern des
BE's von der Abhol- zur Bestückposition mit dem RV-Kopf
reduzierte Beschleunigung der Y-Achse beim Befördern des
BE's von der IC-Kamera zur Bestückposition mit dem IC-Kopf
●
Button neben der gewünschten Achse aktivieren.
(Beim Pipettentyp 6xx kann nur der Button für die z- und die d-Achse aktiviert werden).
●
Einstellungen mit
Ok
bestätigen.
Das Dialogfenster schließt sich.
Die Beschleunigung der eingestellten Achsen ist für alle Pipetten, die dem ausgewählten Typ ent-
sprechen, auf 35% reduziert.
Im Anzeigebereich ist dieser Wert in den entsprechenden Editierfeldern eingetragen.
HINWEIS
Wurde nicht für alle Achsen (Abläufe) der zugehörige Button aktiviert, ist in den entsprechenden Edi-
tierfeldern nur eine gestrichelte Linie (----) eingetragen. Dies zeigt an, daß mindestens eine Achse
nicht mit reduzierter Beschleunigung verfährt (beim Pipettentyp 6xx entweder die z- oder die d-
Achse).
Sonderablauf für Pipetten des Typs 4xx, 7xx und 8xx an den Maschinentypen SIPLACE
80S-20/23/HS-50 und 80F
4
/F
5
Der Sonderablauf "Beschleunigung" kann für jede Pipette der oben genannten Typen und individuell für
jede Achse festgelegt werden. D. h. die jeweilige Achse verfährt mit der dem eingegebenen Wert ent-
sprechenden Beschleunigung.
Vorgehensweise (Beispiel für die Pipette 820):
●
Im Anzeigebereich (siehe Abb. 6.1.9) neben der gewünschten Pipette den Button für
"Sonderablauf" aktivieren.
●
Die Schaltfläche ">>" anklicken. Das nachfolgende Dialogfenster wird geöffnet.
6 Produkt / Gehäuseform Betriebsanleitung Linienrechner UNIX
6.1 Gehäuseform-Editor (GF-Editor) Software-Version 501.xx Ausgabe 01/99
6 - 28

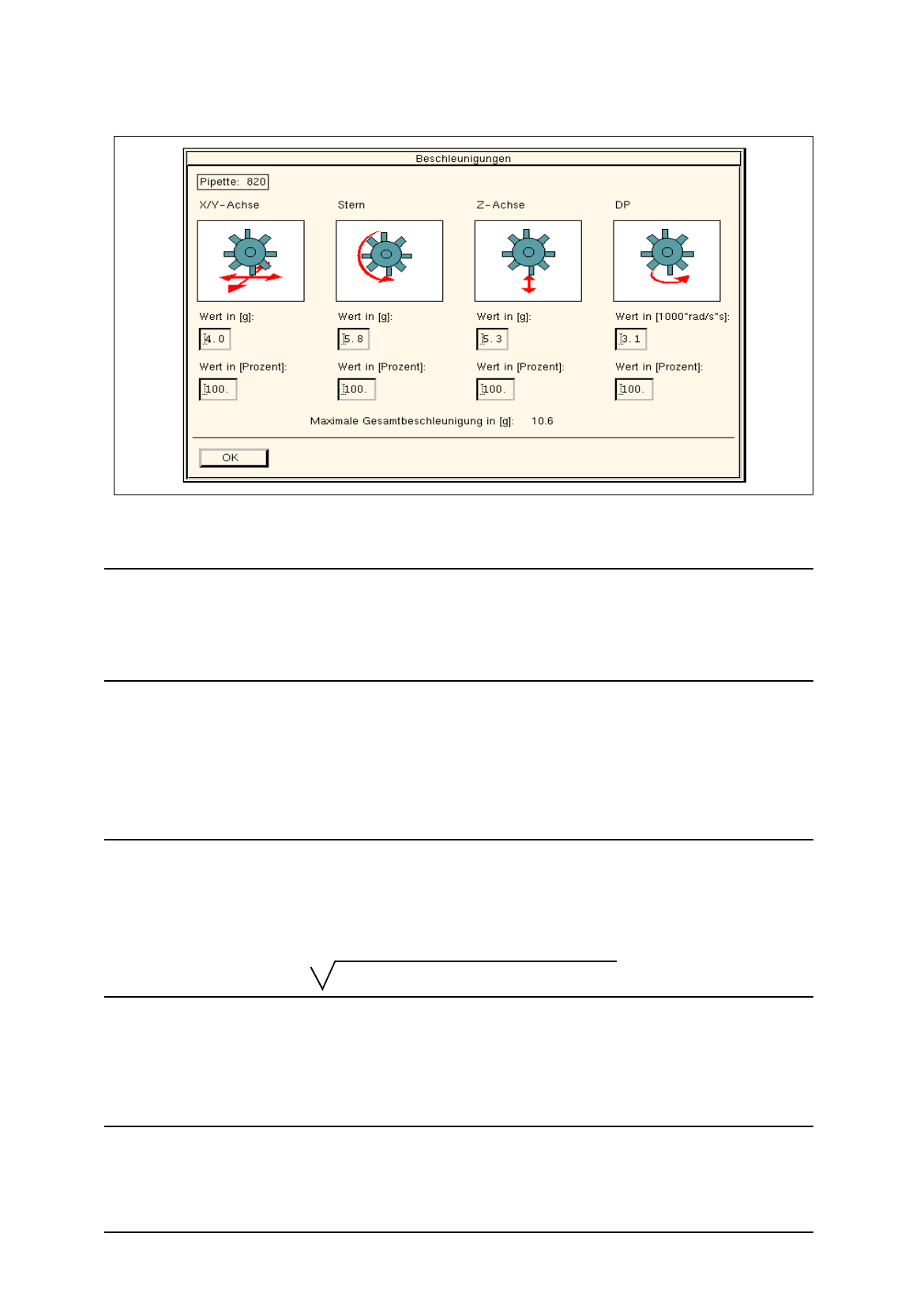

Abb. 6.1.11 Dialogfenster zur individuellen Einstellung der Beschleunigung für jede Achse
(nur für die Pipettentypen 4xx, 7xx und 8xx)
HINWEIS
Der Beschleunigungswert kann entweder in [g] für die x/y-, Stern- und z-Achse bzw. in
[1000 x rad/s
2
] für die dp-Achse eingetragen werden, oder es kann ein Prozentwert bezogen auf die
maximale Beschleunigung der jeweiligen Achse eingetragen werden.
●
Editierfeld für die gewünschte Achse anklicken.
●
Wert eingeben und die RETURN-Taste betätigen oder in ein anderes Feld klicken.
Aus dem für die Beschleunigung eingetragenen Wert wird sofort der Prozentwert oder umgekehrt
der Wert in [g] bzw. [1000 x rad/s
2
] berechnet und im entsprechenden Editierfeld automatisch ein-
getragen.
HINWEIS
Die Beschleunigungswerte für die x/y-, Stern- und z-Achse können in 0,1er Schritten verändert
werden und für die dp-Achse in 100er Schritten.
Die aus den Beschleunigungswerten für die x/y- und Sternachse errechnete maximale Gesamtbe-
schleunigung wird unterhalb der Editierfelder in [g] angezeigt.
Max. Gesamtbeschleunigung =
(
Beschl.
x +
Beschl.
Stern
)
2
+
Beschl.
y
2
●
Eingaben mit
Ok
bestätigen.
Das Dialogfenster schließt sich.
Im Anzeigebereich ist der Prozentwert der Beschleunigung in dem entsprechenden Editierfeld ein-
getragen, sofern er für alle Achsen gleich eingestellt ist.
HINWEIS
Unterscheidet sich der Prozentwert für die eingegebene Beschleunigung bei einer oder mehreren
Achsen von den Defaultwerten (35%, 70% oder 100%), ist in dem entsprechenden Editierfeld nur
eine gestrichelte Linie (----) eingetragen.
