Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Software-Version 501.xx Ausgabe 01/99 8.1 Leiterplatten-Editor
8 - 3
8.1.1.3 LP-Struktur
Leiterplatten können mit anderen Leiterplatten über ihre Teilstrukturen netzartig verkettet sein. Eine zu
bearbeitende Leiterplatte wird mit dem Namen (Name.la) der LP-Gesamtstruktur in den LP-Editor geladen.
Im Hauptfenster des LP-Editors, dem sogennanten Struktur-Editor, wird die Struktur dieser geladenen LP
dargestellt und kann verändert werden. Das Beispiel in Abb. 8.1.1 zeigt eine solche Struktur und das zugehörige
LP-Layout.

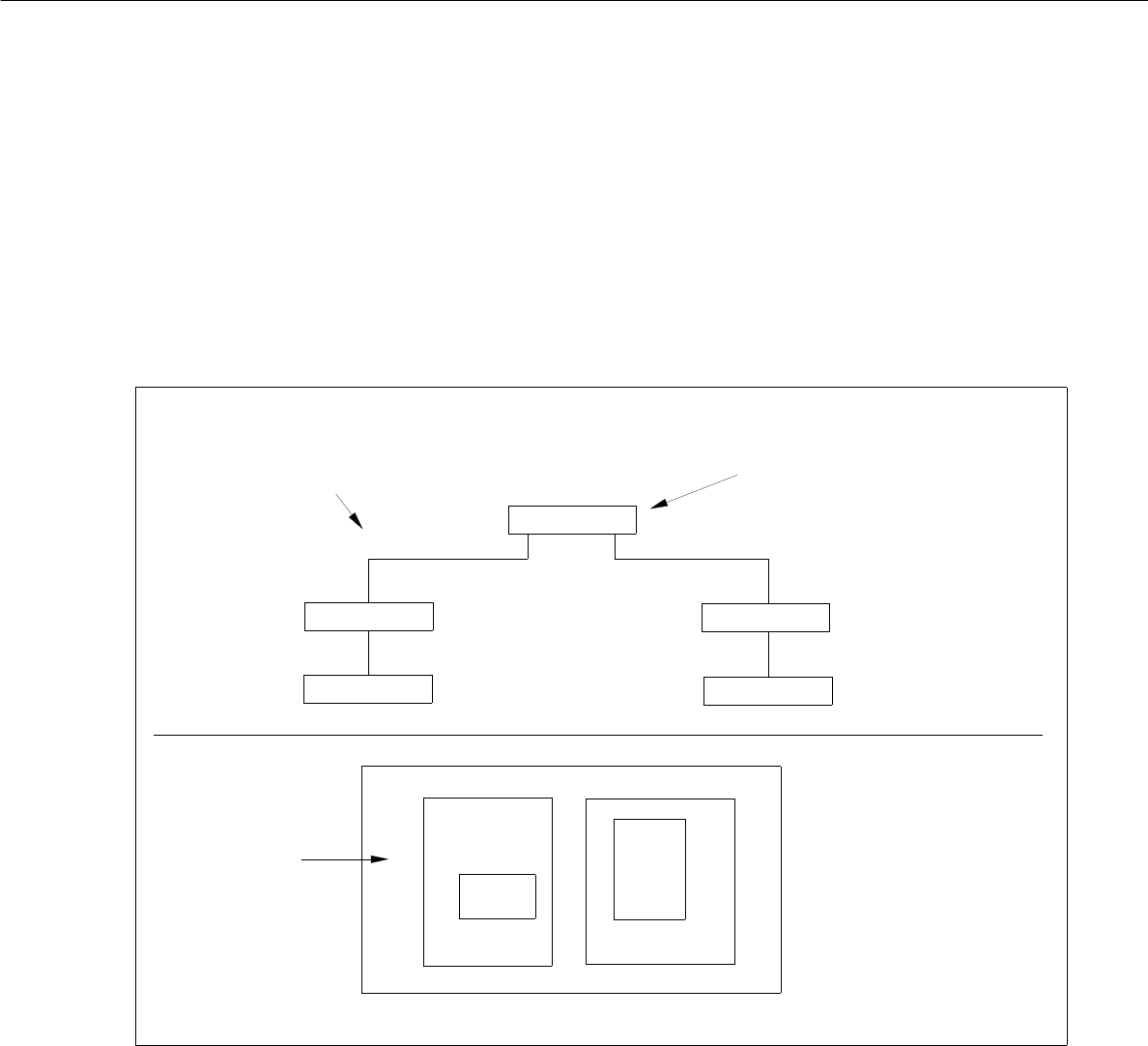

Abb. 8.1.1 LP-Struktur (Beispiel LP "A")
LP B
LP C
LP A
LP E
LP D
LP E
LP C
LP-Gesamtstruktur
(Darstellung im Anzeigebereich)
zugehöriges
LP-Layout
oberste Teilstruktur in der
LP-Gesamtstruktur
LP B
LP A
LP C
LP E
LP D
8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX
8.1 Leiterplatten-Editor Software-Version 501.xx Ausgabe 01/99
8 - 4
8.1.1.4 LP-Koordinatensystem
- Jede Leiterplatte ist hierarchisch strukturiert. Jedem Strukturelement (LP-Typ) ist ein eigenes Koordinaten-
system zugeordnet. Es liegt jeweils achsparallel zu den Außenkanten des Strukturelements.
- Die Koordinatensysteme der einzelnen Struktukturelemente (LP-Typen) sind in der Ebene verschoben
und gedreht.
Sie sind jeweils durch einen Vektor (siehe Abb. 8.1.2) miteinander verbunden.
Ein Winkel gibt die Drehlage der Koordinatensysteme zueinander an.
- Das äußere Koordinatensystem der gesamten Leiterplatte liegt achsparallel zum Maschinen-Koordinaten-
system.
- Der Winkel zwischen dem Maschinen-Koordinatensystem und dem LP-Koordinatensystem kann 0°, 90°,
180° oder 270° betragen.
- Der Winkel zwischen Koordinatensystemen der weiteren LP-Unterstrukturen ist beliebig. Er wird in 1/100°
angegeben.
- Der Drehwinkel wird gegen den Uhrzeigersinn (siehe Abb. 8.1.2) angegeben. Dies gilt für alle Winkel-
angaben!

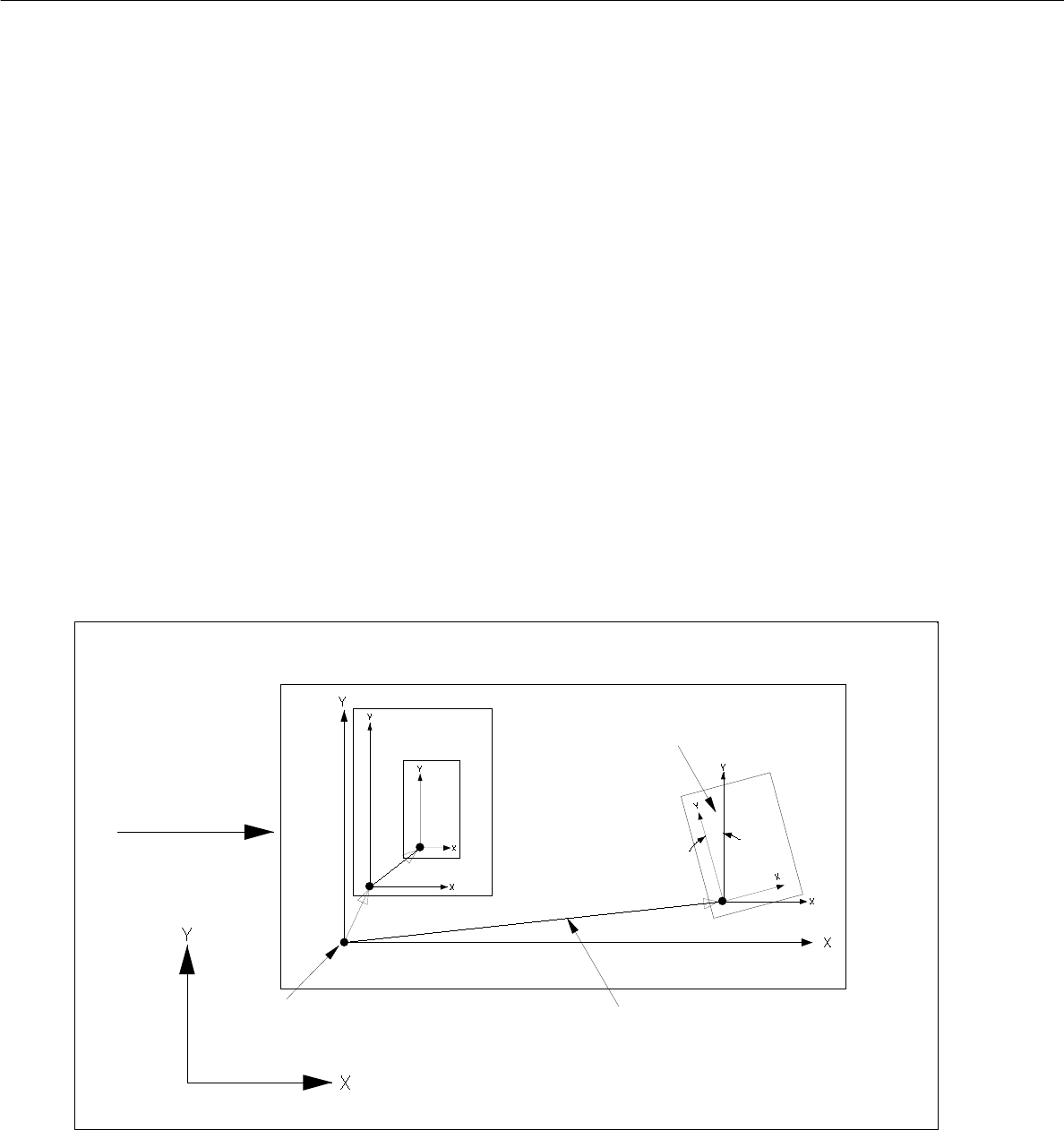

Abb. 8.1.2 Beispiel "LP-Koordinatensystem" (LP-Lage in der Maschine = 0° )"
Nullpunkt der Leiterplatte
Maschinen-Koordinatensystem
LP-Transportrichtung
Vektor
Drehwinkel
Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Software-Version 501.xx Ausgabe 01/99 8.1 Leiterplatten-Editor
8 - 5
- Die Vektoren für Bestückpositionen, Paßmarken und Inkpunkte gehen vom Nullpunkt des jeweiligen
LP-Typs aus.
- Die Vektoren für Paßmarken der Bestückpositionen gehen von der Bestückposition aus.
Abb. 8.1.3 Beispiel "Koordinaten für Bestückpositionen, Paßmarken und Inkpunkte"
Bestückposition
Paßmarke (PM)
Inkpunkt
Vektoren
LP-Transport-
Maschinen-Koordinatensystem
PM für BP-
Lageerkennung
Nullpunkt der Leiterplatte
richtung
