Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Software-Version 501.xx Ausgabe 01/99 8.1 Leiterplatten-Editor
8 - 9
8.1.3.1 Menü DATEI
HINWEIS
Nachfolgend werden nur die ersten beiden Menüpunkte des Menüs beschrieben. Die Funktionen der restli-
chen Menüpunkte sind in Kap. 2 beschrieben.
- Struktur-Editor zur Bearbeitung einer neuen Leiterplatte aufrufen
● DATEI --> Öffnen... anwählen.
Die FSB zur Auswahl einer neuen Leiterplatte wird geöffnet (siehe Seite 8 - 6).
● LP selektieren und mit Ok bestätigen.
Die Struktur der gewählten LP wird im Anzeigebereich des neuen Fensters dargestellt.
Oder (um ein leeres Fenster für eine neue LP zu erhalten):
● Neuen Namen eingeben.
Das Fenster des Struktur-Editors wird mit dem Namen der neuen LP geöffnet.
- Kopiere Leiterplatte
Hiermit ist ein Vervielfältigen einer geladenen Leiterplatte möglich. Sämtliche Daten (BP, NU, PM)
der Vorlage werden mitkopiert.
● Ikone im Kommandobereich aktivieren.
(Der Pfeil in der Ikone zeigt jetzt nach rechts oben).
● Die in der LP-Struktur oberste LP-Teilstruktur anklicken (siehe Abb. 8.1.4).
● Menüpunkt DATEI --> Kopiere Leiterplatte selektieren.

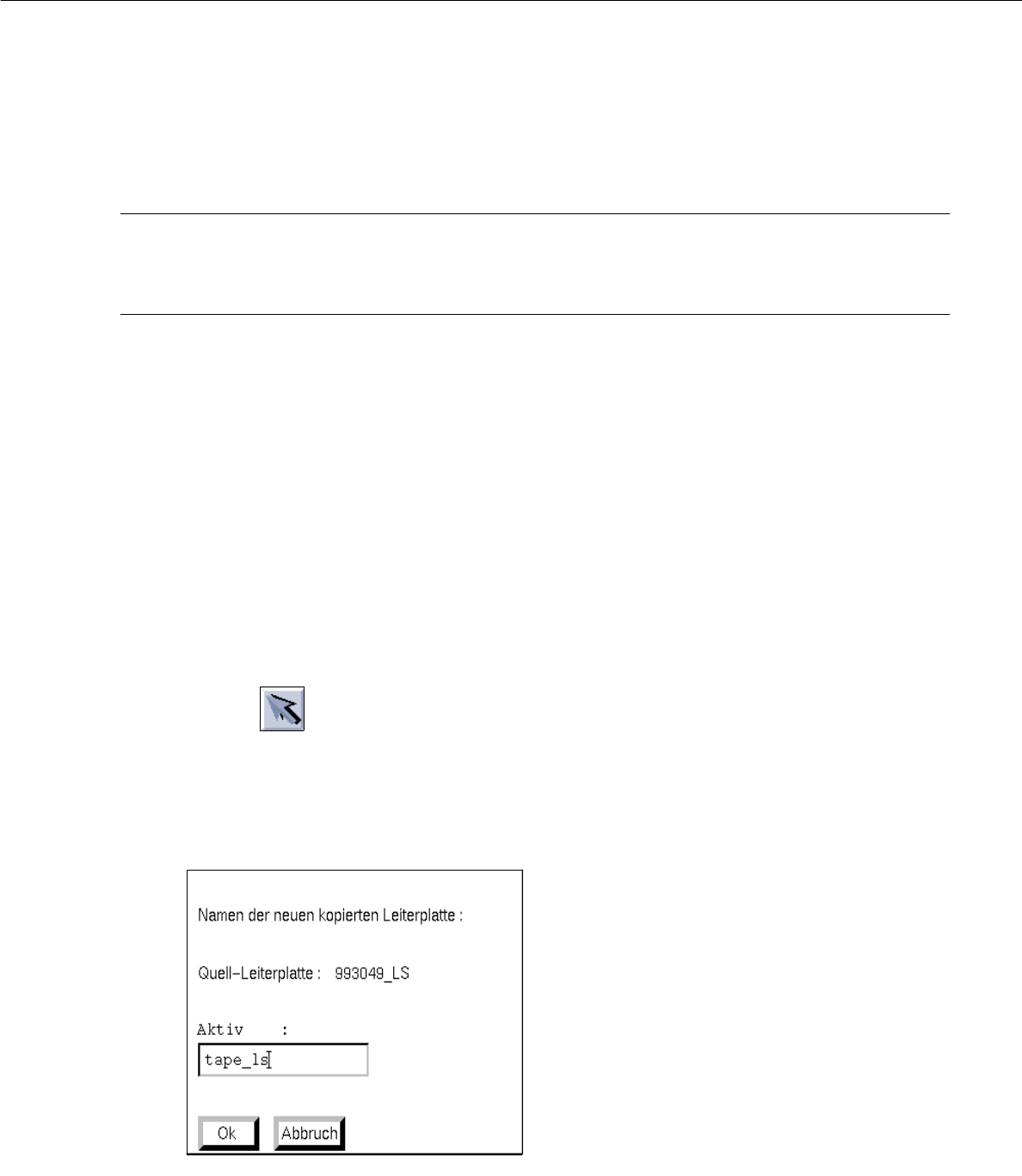

Es erscheint die nachfolgende Dialogbox:
● Namen eingeben und mit Ok bestätigen.
Ein zweites Struktur-Editor-Fenster mit dem Namen der neuen LP und der kopierten Struktur wird
am Bildschirm dargestellt.
8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX
8.1 Leiterplatten-Editor Software-Version 501.xx Ausgabe 01/99
8 - 10
8.1.3.2 Menü DIENSTE
Mit Hilfe der Menüfunktionen dieses Menüs können die Teil-Editoren zur Festlegung der Nutzendaten und
Bestückpositionen oder der Struktur-Editor für eine ausgewählte oder neue Leiterplatte geöffnet werden.
Außerdem kann die Anzeige zwischen Struktur-Mode und Grafik-Mode umgeschaltet werden.
- BP-Editor zur Festlegung von Bestückpositionen aufrufen (nur im Struktur-Mode möglich)
● Ikone im Kommandobereich aktivieren.
● LP-Teilstruktur im Anzeigebereich durch Mausklick selektieren.
● DIENSTE --> BP-Editor... anwählen.
Das Fenster des BP-Editors (siehe Abb. 8.1.11) wird geöffnet.
- NU-Editor zur Festlegung der Nutzendaten aufrufen (nur im Struktur-Mode möglich)
● Ikone im Kommandobereich aktivieren.
● LP-Teilstruktur im Anzeigebereich durch Mausklick selektieren.
● DIENSTE --> NU-Editor... anwählen
Das Fenster des NU-Editors (siehe Abb. 8.1.8) wird geöffnet.
- Struktur-Mode
Dieser Menüpunkt dient zur Umschaltung des Anzeigebereiches vom Grafik-Mode in den Struktur-Mode.
● DIENSTE --> Struktur-Mode anwählen
Der Anzeigebereich wird in den Struktur-Mode umgeschaltet (siehe Abb. 8.1.4).
- Grafik-Mode
Dieser Menüpunkt dient zur Umschaltung des Anzeigebereiches vom Struktur-Mode in den Grafik-Mode.
● DIENSTE --> Grafik-Mode anwählen
Der Anzeigebereich wird in den Grafik-Mode umgeschaltet (siehe Abb. 8.1.6).
8.1.3.3 Kommandobereich Struktur-Editor (Struktur-Mode)
Die Kommandos werden durch Ikonen symbolisiert. Wird eine Ikone durch Anklicken aktiviert, kann die ent-
sprechende Aktion mit einer anschließend selektierten LP-Teilstruktur durchgeführt werden.
Beim Öffnen des Struktur-Editors ist automatisch das Kommando "Selektieren" aktiv.
(Der Pfeil in der Ikone zeigt von links unten nach rechts oben).
HINWEIS
Die Vorgehensweisen und Ergebnisse für einige der nachfolgend beschriebenen Kommandos sind als
Beispiele in Abb. 8.1.5 dargestellt, wobei die Zahlen
1
oder
2
in den Kreisen die Reihenfolge der
Arbeitsschritte und die
gestrichelt
dargestellten Strukturen die Ergebnisse bedeuten.
Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Software-Version 501.xx Ausgabe 01/99 8.1 Leiterplatten-Editor
8 - 11
Abb. 8.1.5 Beispiele "Handhabung und Ergebnisse der Kommandos im Struktur-Editor"
HINWEIS zu Abb. 8.1.5
"Duplizieren (1)" ist auf Seite 8 - 12 beschrieben und "Duplizieren (2)" auf Seite 8 - 14.
