Betriebsanleitung Linienrechner UNIX 8 Pr odukt / Leiterplatte Software-Version 50 1.xx A usgabe 01/99 8.1 Leiterplatten-Editor 8 - 21 8.1.3.6 Anzeige der BP-Daten im Struktur-Editor (Grafik-Mode) Im Grafik- Mode des Str…
8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX
8.1 Leiterplatten-Editor Software-Version 501.xx Ausgabe 01/99
8 - 20
8.1.3.5 Anzeige der Nutzendaten im Struktur-Editor (Grafik-Mode)
Im Grafik-Mode des Struktur-Editors können die Nutzendaten der Leiterplatte und jeder Teilstruktur in einem
eigenen Fenster angezeigt werden.
● Den Umriß der LP-Struktur mit Doppelklick selektieren.
Der Umriß ist mit einem fetten Rahmen markiert.

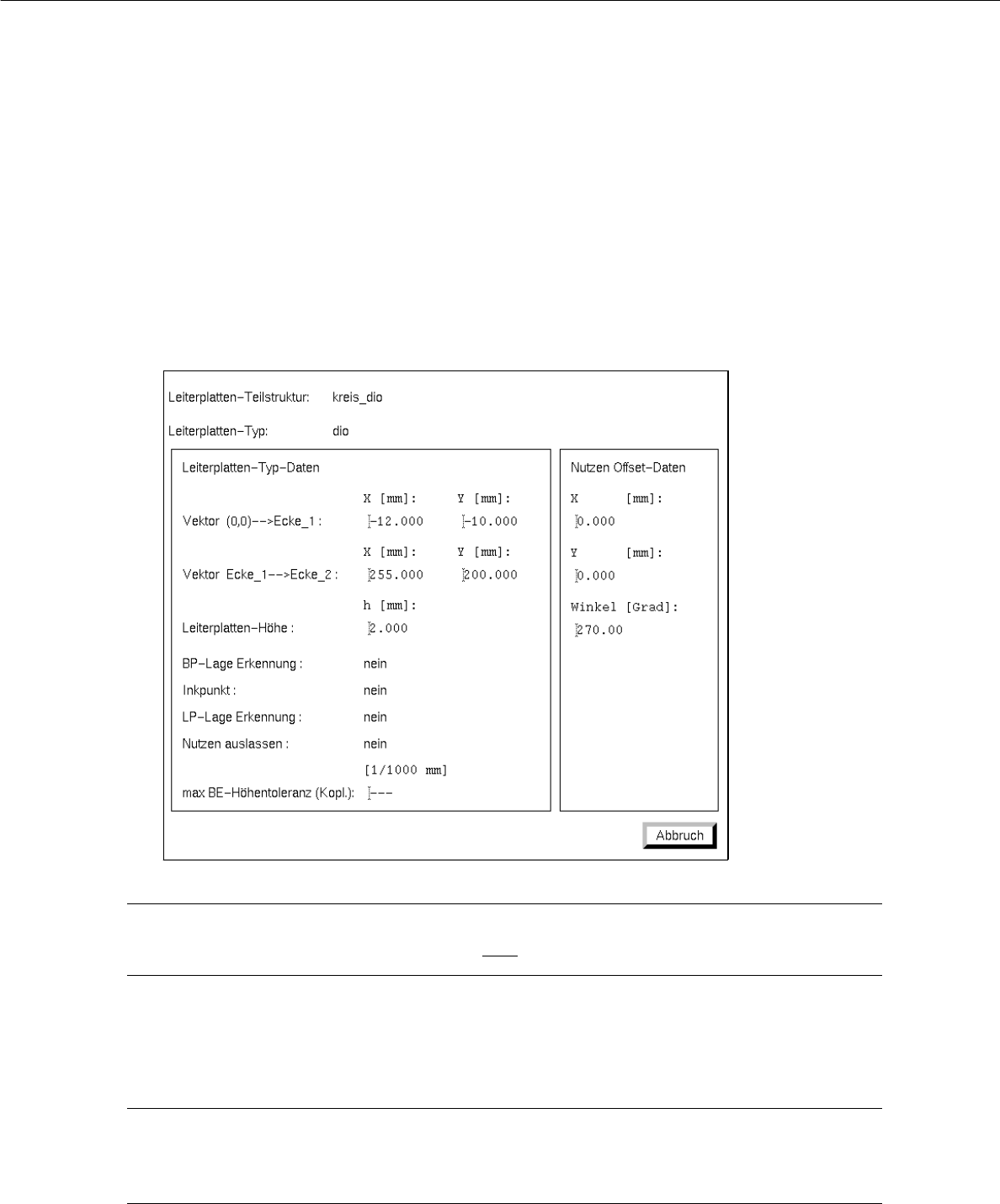

Das Fenster "LP-Information" wird mit den Nutzendaten der selektierten Struktur geöffnet.
HINWEIS
Die Daten im Fenster "LP-Information" können nicht verändert werden.
● Den Button Abbruch anklicken.
Das Fenster "LP-Information" wird geschlossen.
HINWEIS
Das Fenster "LP-Information" kann außerdem vom Fenster "BP-Information" für eine Teilstruktur
geöffnet werden (siehe Seite 8 - 21).
Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Software-Version 501.xx Ausgabe 01/99 8.1 Leiterplatten-Editor
8 - 21
8.1.3.6 Anzeige der BP-Daten im Struktur-Editor (Grafik-Mode)
Im Grafik-Mode des Struktur-Editors können die Daten einer selektierten Bestückposition direkt unterhalb der
grafischen Darstellung der Leiterplatte oder in einem eigenen Fenster angezeigt werden.
Wenn nur die wichtigsten Daten der Bestückposition benötigt werden,
● die gewünschte Bestückposition mit Einfachklick selektieren.
Die Bestückposition ist mit einem fetten Rahmen markiert.
In der Tabelle unterhalb der grafischen Darstellung der Leiterplatte werden die Daten der
selektierten Bestückposition angezeigt (siehe Abb. 8.1.6).
Werden alle Daten der Bestückposition benötigt,
● die gewünschte Bestückposition mit Doppelklick selektieren.
Die Bestückposition ist mit einem fetten Rahmen markiert.
Das Fenster "BP-Information" wird mit den Daten der selektierten Bestückposition geöffnet.
HINWEIS
Die Daten im Fenster "BP-Information" können nicht verändert werden.
- Nutzen-Daten...
Mit Hilfe diese Buttons kann das Fenster "LP-Information" mit den Nutzendaten der Teilstruktur
geöffnet werden, in welcher sich die selektierte Bestückposition befindet.
● Button Nutzen-Daten... anklicken.
Das Fenster "LP-Information" wird geöffnet.
● Den Button Abbruch im Fenster "LP-Information" anklicken.
Das Fenster "LP-Information" wird geschlossen.
Den Button Abbruch im Fenster "BP-Information" anklicken.
Das Fenster "BP-Information" wird geschlossen.
8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX
8.1 Leiterplatten-Editor Software-Version 501.xx Ausgabe 01/99
8 - 22
8.1.3.7 Farben und ihre Bedeutung im Struktur-Editor (Grafik-Mode)
Im Grafik-Mode des Struktur-Editors werden mehrere Farben für die angezeigten Grafik-Elemente verwendet.
Je nach Status der Grafik-Elemente (z.B. "gesperrt") haben die Farben eine unterschiedliche Bedeutung.
In der nachfolgenden Tabelle ist Zuordnung der Farben zum Status der angezeigten Grafik-Elemente dargestellt.
Bedeutung der Farben:
- schwarz zeigt an, daß dieses Objekt gültig, d.h. wirksam ist, bezogen auf die jeweilige Teilstruktur.
- grau zeigt an, daß dieses Objekt von sich aus unwirksam ist, d.h. aufgrund seines eigenen
individuellen Attributs, z.B. gesperrte Paßmarke oder Inkpunkt.
- rot zeigt an, daß dieses Objekt nur wegen Fertigungsangaben unwirksam ist, z.B. eine
Paßmarke ist nicht gesperrt, aber die LP-Lage-Erkennung ist ausgeschaltet.
- grün markiert die gültigen Bestückpositionen
Bedeutung der Farben bezogen auf Bestückpositionen:
- grüne Kreuze Diese Bestückpositionen sind gültig.
- graue Kreuze Diese Bestückpositionen sind mit dem Attribut "s" für gesperrt belegt
(siehe Abschn. 8.1.6.3).
- rote Kreuze Diese Bestückpositionen sind nur wegen Fertigungsangaben unwirksam.
Das heißt, daß der Nutzen (LP-Typ), in dem sie sich befinden, mit dem Attribut
"auslassen" versehen ist (siehe Abschn. 8.1.4.4).
Nutzendaten Inkpunkt
l
LP-Paßmarke BP-Paßmarke Bestückposition
Umriß
gesperrt normal gesperrt normal gesperrt normal gesperrt normal
Inkpunkt-
erkennung
ja grau schwarz -------
nein grau rot -------
LP-Lage-
erkennung
ja--grauschwarz-----
nein - - grau rot -----
BP-Lage-
erkennung
ja----grauschwarz---
nein ----graurot---
Nutzen
auslassen
nein ------graugrün schwarz
ja------graurotrot
Tab. 8.1 - 1 Bedeutung der Symbole und Farben der dargestellten Grafik-Elemente
