Offset-Vektor
Er verbindet den Nullpunkt einer Teilstruktur mit dem Nullpunkt der übergeordneten Teilstruktur
und entspricht damit dem Offset-Vektor zwischen den beiden Koordinatensystemen dieser Teil-
strukturen.
Leiterplatten-Paßmarke
Diese Symbol zeigt die Lage einer LP-bezogenen Paßmarke an.
Es wird immer als Doppelkreuz dargestellt, unabhängig von der tatsächlichen Form der Paßmarke.
Inkpunkt
l Dieses Symbol zeigt die Lage der als Inkpunkte definierten Paßmarken an.
Es wird immer als Punkt dargestellt, unabhängig von der tatsächlichen Form der Paßmarke.
Bestückposition (Farbe grün)
Dieses Symbol markiert die Lage der Bestückposition bzw. den Nullpunkt des Koordinatensystems
der Bestückposition.
Zur Kennzeichnung der Lage von Pin 1 ist der Quadrant, in dem Pin 1 liegt, farbig ausgefüllt.
Beispiel:
Paßmarke einer Bestückpositon
Diese Symbol zeigt die Lage einer BP-bezogenen Paßmarke an.
Es wird immer als Doppelkreuz dargestellt, unabhängig von der tatsächlichen Form der Paßmarke,
und ist deutlich kleiner als das Symbol einer LP-Paßmarke.
Rahmen um selektierte Bestückposition und/oder Teilstruktur
Der Rahmen markiert die Umrißlinie der aktuell selektierten Teilstruktur.
Der Rahmen markiert die aktuell selektierte Bestückposition.
Rahmen um Bestückposition(en) bzw. Teilstruktur
Der Rahmen markiert die Umrißlinie einer Teilstruktur, die mit der aktuell selektierten Teilstruktur
verlinkt ist.
Der Rahmen markiert die Bestückpositionen, die mit der aktuell selektierten Bestückposition
verlinkt sind.
Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Software-Version 501.xx Ausgabe 01/99 8.1 Leiterplatten-Editor
8 - 25
8.1.4 Fenster NU-Editor
Für jeden erzeugten LP-Typ kann ein NU-Editor geöffnet werden (siehe Beschreibung Seite 8 - 10).
Nachfolgend werden die Bereiche des NU-Editor-Fensters und deren Funktion erläutert.

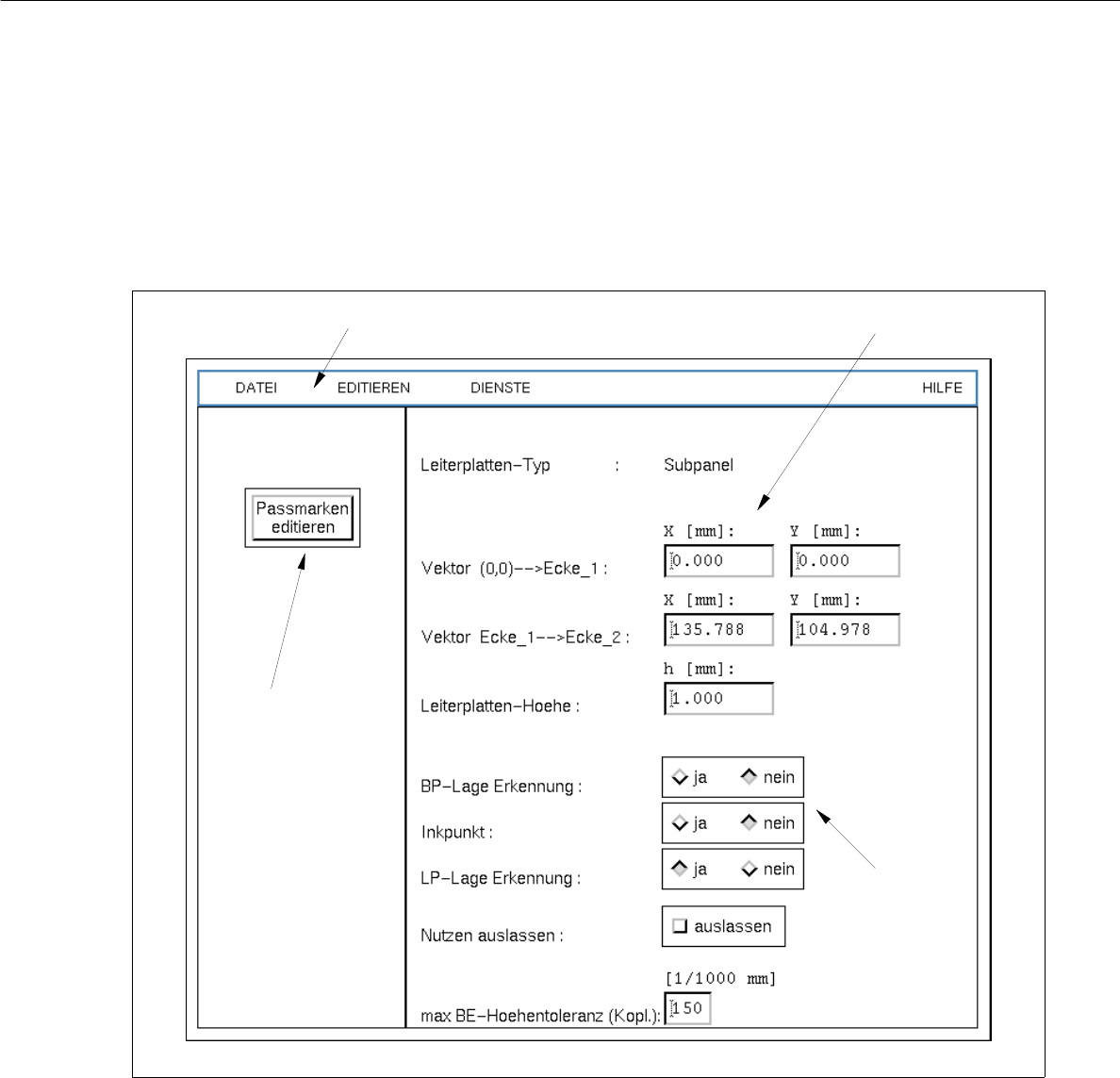

Abb. 8.1.8 Fenster "NU-Editor"
Das Fenster ist folgendermaßen unterteilt:
- Menüzeile
- Editierbereich
- Einstellbereich
- Kommandobutton
Menüzeile
Editierbereich
Kommandobutton
Einstellbereich
8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX
8.1 Leiterplatten-Editor Software-Version 501.xx Ausgabe 01/99
8 - 26
Menüzeile
Die Menüzeile enthält die Menüs "DATEI", EDITIEREN", "DIENSTE" und "HILFE".
Das Menü "EDITIEREN" ist in Abschn. 8.1.4.1 vollständig beschrieben und das Menü "DIENSTE" in Abschn.
8.1.4.2.
HINWEIS
Da die Menüs "DATEI" und "HILFE" in der Funktion und Bedienung ähnlich wie in anderen Anwendungs-
programmen des Linienrechners sind, werden sie umfassend in Kap. 2 beschrieben.
Editierbereich (siehe Abschn. 8.1.4.3)
In diesem Bereich werden alle leiterplattenspezifischen Daten eingetragen, die für die Beschreibung einer
Leiterplatte, dem sog. Nutzen (NU), erforderlich sind.
In der Nutzen-Beschreibung sind folgende Daten enthalten:
- Abmaße der LP, wie Länge, Breite und Höhe
- Ablaufdaten für die Fertigung der LP, wie BP-Lageerkennung ein/aus, Inkpunkt-Erkennung ein/aus,
LP-Lage-Erkennung ein/aus, Bestücken ein/aus (Nutzen auslassen) und max. BE-Höhentoleranz für
die Koplanaritätsmessung
- Paßmarken-Sets und Paßmarken
Einstellbereich (siehe Abschn. 8.1.4.4)
In diesem Bereich kann durch Aktivieren/Deaktivieren der entsprechenden Buttons der Bestückablauf fest-
gelegt werden (z.B. Bestücken mit oder ohne LP-Lageerkennung).
Kommandobutton "Paßmarken editieren"
Durch Anklicken dieses Buttons wird das Fenster des Paßmarken-Editors geöffnet (siehe Abb. 8.1.10).
