8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX
8.1 Leiterplatten-Editor Software-Version 501.xx Ausgabe 01/99
8 - 26
Menüzeile
Die Menüzeile enthält die Menüs "DATEI", EDITIEREN", "DIENSTE" und "HILFE".
Das Menü "EDITIEREN" ist in Abschn. 8.1.4.1 vollständig beschrieben und das Menü "DIENSTE" in Abschn.
8.1.4.2.
HINWEIS
Da die Menüs "DATEI" und "HILFE" in der Funktion und Bedienung ähnlich wie in anderen Anwendungs-
programmen des Linienrechners sind, werden sie umfassend in Kap. 2 beschrieben.
Editierbereich (siehe Abschn. 8.1.4.3)
In diesem Bereich werden alle leiterplattenspezifischen Daten eingetragen, die für die Beschreibung einer
Leiterplatte, dem sog. Nutzen (NU), erforderlich sind.
In der Nutzen-Beschreibung sind folgende Daten enthalten:
- Abmaße der LP, wie Länge, Breite und Höhe
- Ablaufdaten für die Fertigung der LP, wie BP-Lageerkennung ein/aus, Inkpunkt-Erkennung ein/aus,
LP-Lage-Erkennung ein/aus, Bestücken ein/aus (Nutzen auslassen) und max. BE-Höhentoleranz für
die Koplanaritätsmessung
- Paßmarken-Sets und Paßmarken
Einstellbereich (siehe Abschn. 8.1.4.4)
In diesem Bereich kann durch Aktivieren/Deaktivieren der entsprechenden Buttons der Bestückablauf fest-
gelegt werden (z.B. Bestücken mit oder ohne LP-Lageerkennung).
Kommandobutton "Paßmarken editieren"
Durch Anklicken dieses Buttons wird das Fenster des Paßmarken-Editors geöffnet (siehe Abb. 8.1.10).
Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Software-Version 501.xx Ausgabe 01/99 8.1 Leiterplatten-Editor
8 - 27
8.1.4.1 Menü EDITIEREN
- Zurücksetzen der NU-Daten
Die für den entsprechenden LP-Typ schon vorhandenen Eintragungen können aus dem Editierbe-
reich gelöscht werden.
● EDITIEREN --> Reset NU anklicken.
Der Editierbereich ist leer, es können neue Eintragungen vorgenommen werden.
HINWEIS
Wird der LP-Editor ohne "Sichern" beendet, werden bei einem erneuten Aufrufen des LP(NU)-
Editors die alten Daten wieder angezeigt.
- NU laden von
Mit dieser Funktion können von einem LP-Typ (Einzelschaltung) einer anderen Leiterplatte die
Nutzendaten in den NU-Editor des aktuellen LP-Typs geladen werden.
● Ikone im Kommandobereich des aktuellen Struktur-Editors aktivieren.
● LP-Teilstruktur (Ziel) selektieren.
● DIENSTE --> NU-Editor anklicken.
Der NU-Editor wird geöffnet.
● DATEI --> Öffnen... anklicken.
Die FSB zur Auswahl der (Quell)Leiterplatte wird geöffnet (siehe Seite 8 - 6).
● Leiterplatte mit Doppelklick auswählen.
Das Hauptfenster des neuen Struktur-Editors wird geöffnet.
● LP-Teilstruktur, von welcher die NU-Daten geladen werden sollen, anklicken (Quelle).
● EDITIEREN --> NU laden von im aktuellen NU-Editor (Ziel) anklicken.

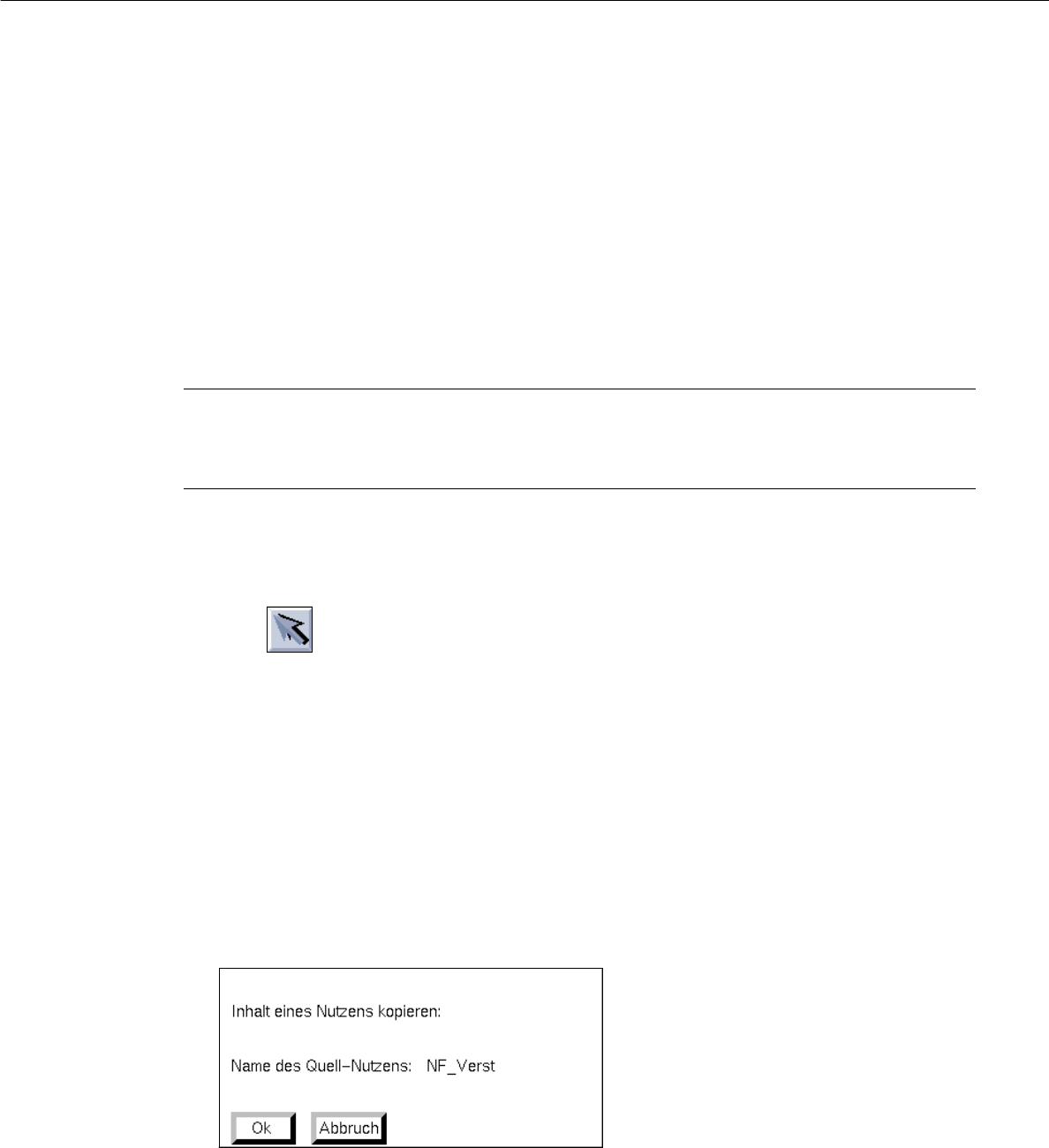

Es erscheint folgende Dialogbox:
● Ok anklicken, wenn die Aktion ausgeführt werden soll.
Das Fenster des BP-Editors wird zur Kontrolle aufgeblendet.
● NU-Editor-Fenster anklicken (damit es im Fensterstapel oben liegt).
Die geladenen NU-Daten werden jetzt angezeigt.
8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX
8.1 Leiterplatten-Editor Software-Version 501.xx Ausgabe 01/99
8 - 28
8.1.4.2 Menü DIENSTE
- BP-Editor öffnen
● DIENSTE --> BP-Editor... anklicken.
Das Fenster des BP-Editors wird geöffnet (siehe Abb. 8.1.11).
8.1.4.3 Editierbereich NU-Editor
EIngabemöglichkeiten:
Durch die Maßangaben in x- und y-Richtung werden die äußeren Abmaße des aktuellen LP-Typs
(Nutzen) definiert. Möglich sind Eingaben bis jeweils max. 999.999.
- Vektor (0,0)-->Ecke_1 X [mm]: bzw.Y [mm]:
Beispiel: X = -10.000; Y = -10.000
- Vektor Ecke_1-->Ecke_2 X [mm]: bzw. Y [mm]:
Beispiel: X = 80.000; Y = 50.000
- Leiterplatten-Hoehe: h [mm]:
Hier wird die LP-Dicke eingegeben, möglich ist eine Zahl
mit drei Vorkomma- und 3 Nachkommastellen.
- max BE-Hoehentoleranz (Kopl.): [1/1000 mm]
Diese Eingabe ist nur für die Koplanaritätsmessung
erforderlich.
Es wird die max. BE-Höhentoleranz eingetragen;
möglich ist eine Zahl bis max. 999.
+ Y
+ X
Ecke 1
E
c
k
e 2
Vektor
0, 0
