Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Software-Version 501.xx Ausgabe 01/99 8.1 Leiterplatten-Editor
8 - 35
HINWEIS
Ist in einem PM-Set bereits eine Paßmarke als Inkpunkt für die Erkennung des fehlerhaften LP-Typs
definiert (siehe Kommando "Inkpunkt Passmarken"), so wird neben dem Namen des entsprechenden PM-
Sets automatisch ein "I" angezeigt. Ist das Kommando "Inkpunkt Passmarken-Set" aktiv und wird das mit
einem "I" gekennzeichnete PM-Set angeklickt, so wird die Inkpunkt-Definition für die entsprechende Paß-
marke in dem PM-Set rückgängig gemacht.
- Leiterplatten-Lageerkennung
Mit diesem Kommando kann ein PM-Set für die LP-Lageerkennung des geladenen LP-Typs bestimmt
werden.
● Leiterplatten Lageerkennung aktivieren.
● PM-Set im Anzeigebereich anklicken.
Vor dem Namen des gewählten PM-Set's wird jetzt ein "L" angezeigt.
Durch nochmaliges Anklicken wird die Aktion wieder rückgängig gemacht.
HINWEIS
Um die nachfolgenden Aktionen mit Paßmarken durchführen zu können, muß vorher das ent-
sprechende PM-Set selektiert werden.
- Löschen von Paßmarken
● Loeschen Passmarken aktivieren.
● Paßmarke anklicken. Die Paßmarke wird (ohne Nachfragen!) gelöscht.
ACHTUNG
"Loeschen Passmarke" durch Anwahl eines anderen Kommandos wieder deaktivieren, sonst wird bei
erneutem Anklicken einer Paßmarke im Anzeigebereich auch diese gelöscht.
- Sperren der selektierten Paßmarke
Mit diesem Kommando kann eine Paßmarke aus dem selektierten PM-Set gesperrt werden und wird
somit bei der Bearbeitung der Leiterpaltte ignoriert.
● Sperren Passmarken aktivieren.
● Paßmarke anklicken.
Vor dem Namen wird jetzt ein "S" angezeigt.
Durch nochmaliges Anklicken wird die Aktion wieder rückgängig gemacht.
- Paßmarke als Inkpunkt definieren
Hiermit kann eine Paßmarke aus einem Paßmarken-Set als Inkpunkt bestimmt werden, um so den
geladenen LP-Typ als Ausschuß zu kennzeichnen.
● Inkpunkt Passmarken aktivieren.
● Paßmarke anklicken.
Vor dem Namen wird jetzt ein "I" angezeigt.
Durch nochmaliges Anklicken wird die Aktion wieder rückgängig gemacht.
8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX
8.1 Leiterplatten-Editor Software-Version 501.xx Ausgabe 01/99
8 - 36
8.1.6 Fenster BP-Editor
Für jeden erzeugten LP-Typ kann ein BP-Editor geöffnet werden (siehe Beschreibung Seite 8 - 10).
Nachfolgend werden die Bereiche des BP-Editor-Fensters und deren Funktion erläutert.

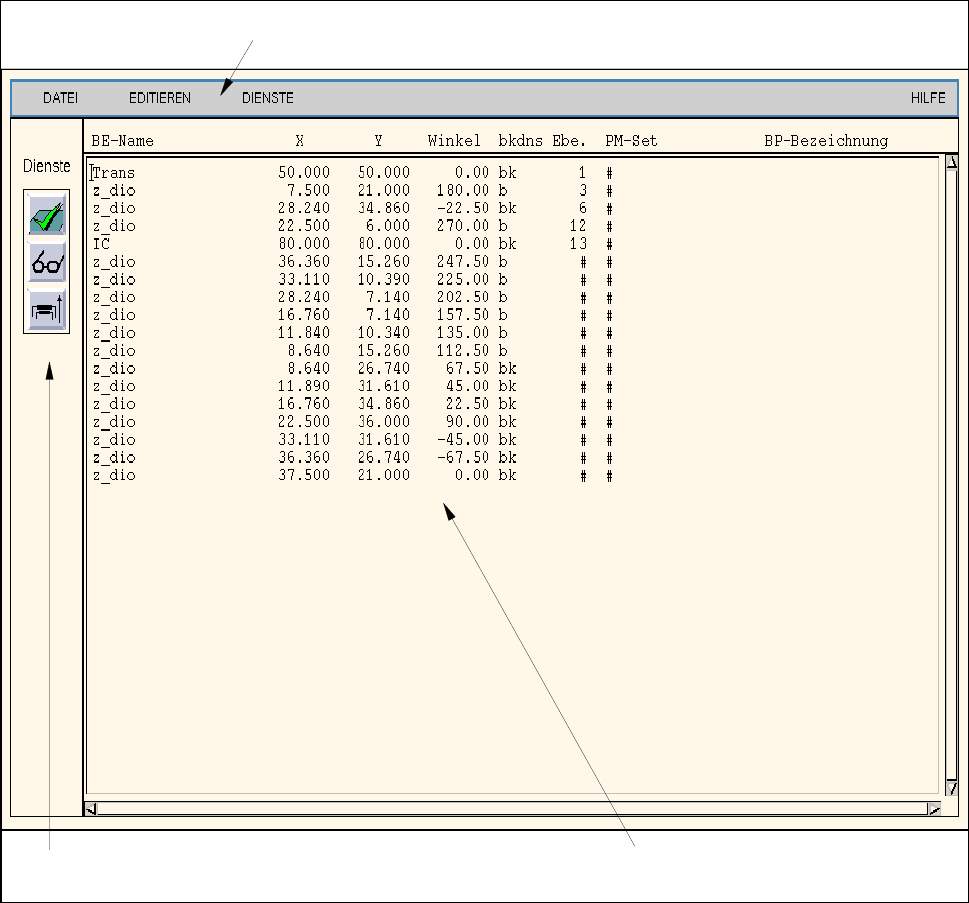

Abb. 8.1.11 Fenster "BP-Editor"
Das Fenster ist folgendermaßen unterteilt:
- Menüzeile
- Editierbereich
- Kommandobereich
Menüzeile
Editierbereich
Kommandobereich
Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Software-Version 501.xx Ausgabe 01/99 8.1 Leiterplatten-Editor
8 - 37
Menüzeile
Die Menüzeile enthält die Menüs "DATEI", EDITIEREN", "DIENSTE" und "HILFE".
Das Menü "EDITIEREN" ist in Abschn. 8.1.6.1 vollständig beschrieben und das Menü "DIENSTE" in Abschn.
8.1.6.2.
HINWEIS
Da die Menüs "DATEI" und "HILFE" in der Funktion und Bedienung ähnlich wie in anderen Anwendungs-
programmen des Linienrechners sind, werden sie umfassend in Kap. 2 beschrieben.
Editierbereich (siehe Abschn. 8.1.6.3)
Im Editierbereich des BP-Editor-Fensters (siehe Abb. 8.1.11) kann für jeden im Struktur-Editor selektierten
Leiterplatten-Typ ein Bestückprogramm erstellt werden. Es enthält die Positionen der zu bestückenden Bauteile
(bezogen auf den LP-Nullpunkt, siehe Abb. 8.1.3) und die eventuell für eine BE-Lageerkennung erforderlichen
Paßmarken-Sets.
Ein fertiges Bestückprogramm kann auch von einem anderen LP-Typ übernommen und ggf. modifiziert werden.
Es ist außerdem möglich, nur die Teile aus einem Bestückprogramm zu kopieren, die für einen anderen LP-
Typ erforderlich sind.
Kommandobereich (siehe Abschn. 8.1.6.4)
In diesem Bereich befinden sich die Ikonen für die Kommandos "BP-Daten prüfen", "Suchen/Ersetzen" und
"Sortieren". Mit ihrer Hilfe können die eingegebenen BP-Daten überprüft, gesucht/ersetzt oder ggf. nach Ebenen
sortiert werden.
