Betriebsanleitung Linienrechner UNIX 9 Produktionsmittel / Förderer
Software-Version 501.xx Ausgabe 01/99 9.1 Förderer-Editor
9 - 9
Liste aufrufen:
● Menüpunkt DIENSTE --> Zuordnungen an GF anwählen.
Die Liste mit den Zuordnungen für die aktuelle Gehäuseform wird geöffnet.
● Button Schließen anklicken, um das Fenster mit der jeweiligen Liste wieder zu schließen.
9.1.3.2 Auswahlbereich "Gehäuseform/Bauelement"
Dieser Bereich enthält die Ikonen (Symbol für Gehäuseform) und (Symbol für Bauelement), mit
deren Hilfe der Wechsel des Förderer-Editors zu einer anderen Gehäuseform bzw. zu einem anderen
Bauelement erfolgen kann. Die Vorgehensweise für den Wechsel GF --> BE bzw. BE --> GF erfolgt auf die
gleiche Weise.
HINWEIS
Der Wechsel zu einem anderen BE/GF kann auch durch Eingabe des BE-Namens bzw. der GF-Nummer
in das entsprechende Editierfeld (siehe Abb. 9.1.2) erfolgen. Diese Variante ist aber nur
für den Wechsel
des gleichen Typs (GF --> GF bzw. BE --> BE) möglich.
Beispiel: Wechsel von BE "BESO24" zu GF "704"
Vorgehensweise:
● Ikone anklicken.

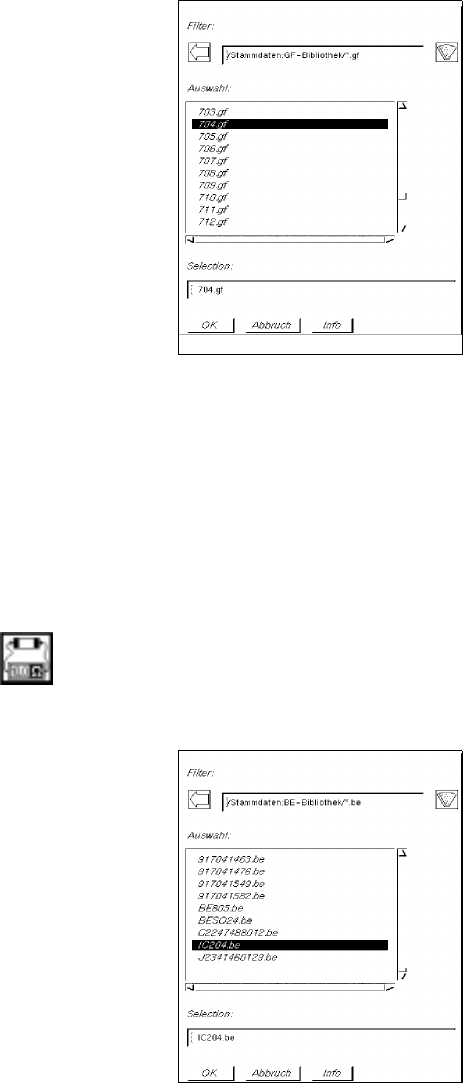

Die FSB mit der Dateiauswahl aller bereits definierten Gehäuseformen wird geöffnet:
Nummer der
Transportseite und Maschinen-Typ
zugeordneter Förderer
aktuellen Gehäuseform
9 Produktionsmittel / Förderer Betriebsanleitung Linienrechner UNIX
9.1 Förderer-Editor Software-Version 501.xx Ausgabe 01/99
9 - 10
● GF-Datei 704.gf mit Doppelklick selektieren (oder Namen der GF-Datei im Selektionsfeld ein-
geben und mit OK bestätigen).
Die FSB wird geschlossen und im Hauptfenster des Förderer-Editors ist im Editierfeld "Gehäuse-
form" die Nummer des gewählten GF's eingetragen.
Im Feld GF-Name wird der im GF-Editor eingegebene Kommentar ("PLCC68") angezeigt.
Beispiel: Wechsel von GF "600" zu BE "IC204"
Vorgehensweise:
● Ikone anklicken.
Die FSB mit der Dateiauswahl aller bereits definierten Bauelemente wird geöffnet:
● BE-Datei IC204.be mit Doppelklick selektieren (oder Namen der BE-Datei im Selektionsfeld ein-
geben und mit OK bestätigen).
Die FSB wird geschlossen und im Hauptfenster des Förderer-Editors ist im Editierfeld "Bau-
element" der Name des gewählten BE's eingetragen.
Im Editierfeld "Gehäuseform" wird die Nummer der dem BE "IC204" zugeordneten Gehäuseform
und im Feld GF-Name der im GF-Editor eingegebene Kommentar ("PLCC100") angezeigt
(siehe Abb. 9.1.2).
Betriebsanleitung Linienrechner UNIX 9 Produktionsmittel / Förderer
Software-Version 501.xx Ausgabe 01/99 9.1 Förderer-Editor
9 - 11
9.1.3.3 Einstellbereich
Der Einstellbereich enthält Buttons für die Einstellung "linke Seite", "Linie" und "rechte Seite".
Durch Anklicken des entsprechenden Buttons kann ein daraufhin im Auswahlfeld "stellbare Förderer"
selektierter Förderer an eine bestimmte Seite oder ohne Einschränkung zugeordnet werden.
HINWEIS
Ist der Button "Linie" aktiviert, bedeutet dies, daß nachfolgend vorgenommene Zuordnungen von Förderern
für die Förderbereiche auf beiden Seiten der Linie gelten, auf denen sie stellbar sind.
Wird ein spezieller Maschinen-Typ oder ein Förderbereich eines speziellen Maschinen-Typs selektiert, sind
alle Buttons im Einstellbereich deaktiviert, so daß die Zuordnung nur für den gewählten Maschinen-Typ bzw.
den gewählten Förderbereich des Maschinen-Typs gilt.
Achtung! Bei Zuordnungen von Gehäuseformen in Flächenmagazinen muß als Stellort "Linie" gewählt werden.
Vorgehensweise für die Zuordnung eines Förderers zu einer Gehäuseform an die linke Seite bzw.
rechte Seite:
● Gehäuseform auswählen (siehe Abschn. 9.1.3.2).
● Ikone im Kommandobereich (siehe Abschn. 9.1.3.4) aktivieren.
● Button linke Seite bzw. rechte Seite anklicken.
Alle Förderbereiche auf der linken Seite bzw. rechten Seite der Linie sind grün markiert.
● Förderer im Auswahlfeld "stellbare Förderer" anklicken.
Der Name des ausgewählten Förderers wird im Auswahlfeld "Förderer" mit einem "L" bzw. "R"
hinter seinem Namen angezeigt. Dies bedeutet, daß die aktuelle Gehäuseform auf der linken
bzw. rechten Seite mit diesem Förderer zugeführt werden kann.
Vorgehensweise für die Zuordnung eines Förderers zu einer Gehäuseform an den Maschinen-Typ
"SIPLACE80F", rechte Maschinenseite:
● Gehäuseform auswählen (siehe Abschn. 9.1.3.2).
● Ikone im Kommandobereich aktivieren.
● Förderbereich auf der rechten Seite des Maschinen-Typs "SIPLACE80F" anklicken (siehe
Abb. 9.1.2). Der Förderbereich ist grün markiert.
● Förderer im Auswahlfeld "stellbare Förderer" anklicken.
Dies bedeutet, daß der eingetragene Förderer nur auf dem rechten Förderbereich des Maschinen-
Typs "SIPLACE80F" gerüstet werden darf.
Im Auswahlfeld "Förderer" wird die Bezeichnung des zugeordneten Förderers, des Maschinen-
Typs und der Maschinenseite auf welcher der Förderer gerüstet werden kann, angezeigt.
Beispiel: FD~S_G_8_EL S_SIP_80_F R
