Betriebsanleitung Linienrechner UNIX 9 Produktionsmittel / Förderer
Software-Version 501.xx Ausgabe 01/99 9.1 Förderer-Editor
9 - 13
- (Löschen)
Ist diese Ikone aktiv, befindet sich der Editor im Löschmodus. In diesem Modus können in den Aus-
wahlfeldern Zuordnungen und "Firmen-Typen" gelöscht werden.
HINWEIS
Im Auswahlfeld "stellbare Förderer" können nur
erzeugte "Firmen-Typen" (siehe Abschn. 9.1.4)
gelöscht werden. Wird versucht, einen von SIEMENS definierten Typen (Förderer oder Flächenmagazin)
zu löschen, erscheint eine entsprechende Fehlermeldung.
● Ikone im Kommandobereich anklicken.
● Zu löschende Zuordnung im Auswahlfeld "Förderer" oder Eintrag eines Firmen-Typs im Auswahl-
feld "stellbare Förderer" selektieren. Der gewählte Eintrag wird aus dem Auswahlfeld gelöscht.
HINWEIS
Wird der zu löschende Firmen-Typ in der ".ri"-Datei noch verwendet (ist also noch zu anderen BE’s
oder GF’s zugeordnet), wird der Bediener in einer Dialogbox darauf hingewiesen.
Löscht der Bediener den Firmen-Typ trotzdem, gehen automatisch alle
Zuordnungen mit dem
Firmen-Typ verloren.
9.1.4 Zuordnungen erzeugen
In diesem Abschnitt wird anhand der Beispiele "A" und "B" die Vorgehensweise zur Erzeugung von Zuord-
nungen erklärt.
Im Beispiel "A" ist die die Zuordnung zwischen "Gehäuseform --> Förderer" und
im Beispiel "B" die Zuordnung zwischen "Bauelement --> Förderer" beschrieben.
Beispiel "A" für die Gehäuseform "704"
Vorgaben:
1. BE's mit der Gehäuseform "704" sollen im Firmen-Typ "FM_PLCC" (Flächenmagazin) auf dem Flächen-
magazinträger "FT~S_Typ_1" auf allen Förderbereichen der Linie bereitgestellt werden, auf denen der
Firmen-Typ "FM_PLCC" stellbar ist.
Arbeitsschritte:
1. Förderer-Editor zur Bearbeitung des GF's "704" einstellen
● Das Editierfeld "Gehäuseform" anklicken, die GF-Nummer 704 eingeben und die Eingabe mit
RETURN abschließen.
Im Feld GF-Name wird der im GF-Editor eingegebene Kommentar ("PLCC68") angezeigt.
9 Produktionsmittel / Förderer Betriebsanleitung Linienrechner UNIX
9.1 Förderer-Editor Software-Version 501.xx Ausgabe 01/99
9 - 14
2. Firmen-Typ "FM_PLCC" erzeugen und Flächenmagazindaten editieren
● Ikone oder Ikone im Kommandobereich aktivieren.
● Eintrag FM~(1x1) für Flächenmagazin im Auswahlfeld "stellbare Förderer" mit Doppelklick
selektieren. Der Teileditor "Flächenmagazindaten" zur Definition des Firmen-Typs wird geöffnet
(Name, Abmaße, Träger).

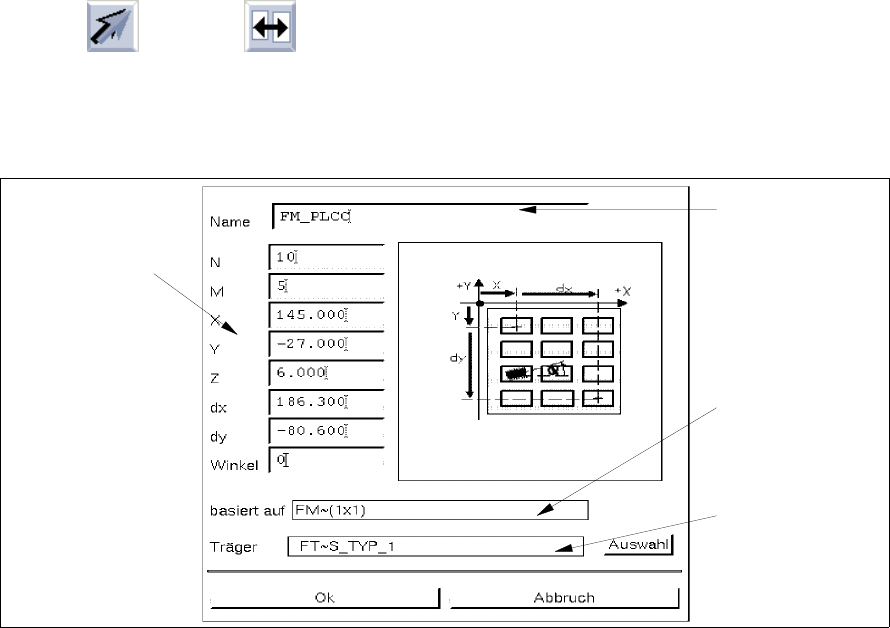

Abb. 9.1.3 Teileditor "Flächenmagazindaten"
Bedeutung der Editierfelder (siehe dazu auch Kap. 13)
- Name
Name des Firmen-Typs
- N
Anzahl der Fächer in x-Richtung
- M
Anzahl der Fächer in y-Richtung
- X [mm]
Offset vom Nullpunkt des FMT's zur Mitte des ersten Fachs in x-Richtung
- Y [mm]
Offset vom Nullpunkt des FMT's zur Mitte des ersten Fachs in y-Richtung
Editierfeld
"Name"
Name des
SIEMENS-Typs
(Default-Typ)
Name des
FM-Trägers
Editierfelder
"Abmaße des
Flächenmagazins"
Betriebsanleitung Linienrechner UNIX 9 Produktionsmittel / Förderer
Software-Version 501.xx Ausgabe 01/99 9.1 Förderer-Editor
9 - 15
- Z [mm]
Offset in z-Richtung von der Auflagefläche des FM's im FMT zur Bodenfläche des Magazin-Fachs
(= Auflagefläche des BE's)
- dx [mm]
Abmessung (Offset) von der Mitte des ersten Fachs zur Mitte des letzten Fachs in x-Richtung
- dy [mm]
Abmessung (Offset) von der Mitte des ersten Fachs zur Mitte des letzten Fachs in y-Richtung
- Winkel [Grad]
Drehwinkel des Bauelements im Magazin-Fach (Abholwinkel)
Flächenmagazindaten editieren:
● Editierfeld Name anklicken und FM_PLCC für den Firmen-Typnamen eingeben.
● Editierfeld N anklicken und 10 eingeben.
● Editierfeld M anklicken und 5 eingeben.
● Editierfeld X anklicken und 145 eingeben.
● Editierfeld Y anklicken und -27 eingeben.
● Editierfeld Z anklicken und 6 eingeben.
● Editierfeld dx anklicken und 186.3 eingeben.
● Editierfeld dy anklicken und -80.6 eingeben.
● Editierfeld Winkel anklicken und 0 eingeben.
HINWEIS
Um evtl. fehlerhafte Eingaben gleich erkennen zu können, sollte nach jeder
Eingabe die RETURN-
Taste betätigt werden. Falls die gerade vorgenommene Eingabe fehlerhaft ist, wird das entsprechende
Editierfeld rot umrandet dargestellt.

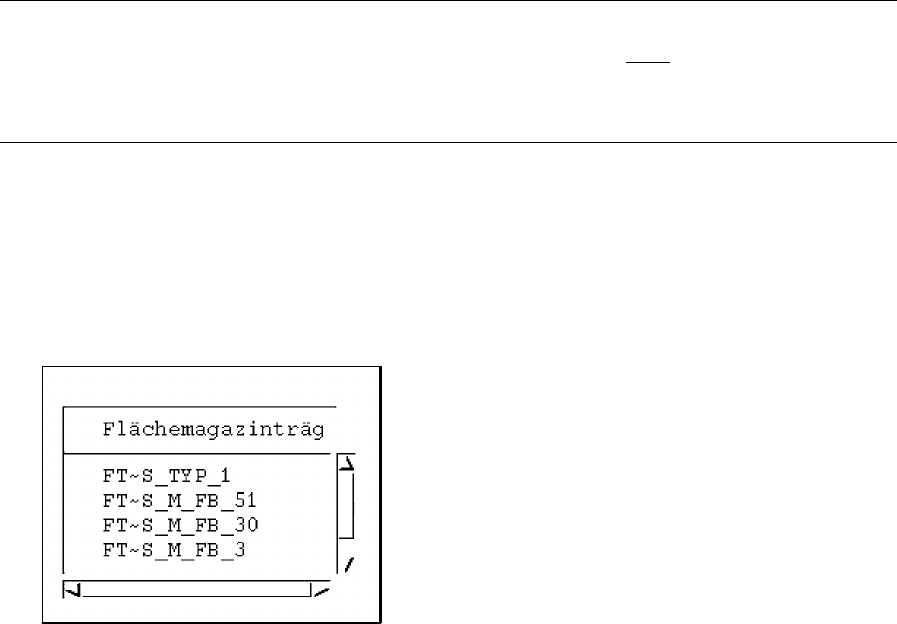

Flächenmagazinträger (FMT) auswählen:
● Button Auswahl anklicken.
Die Auswahlbox mit der Liste der verfügbaren FMT's wird geöffnet.
