10 Produktionsmittel / Restriktionen Betriebsanleitung Linienrechner UNIX
10.1 Restriktions-Editor Software-Version 501.xx Ausgabe 01/99
10 - 2
10.1.1 Zuordnungsmöglichkeiten
Ein Fertigungsauftrag wird auf einer bestimmten Linie gefertigt. Für die Rüstoptimierung können hierzu Zu-
ordnungen getroffen werden. Die Möglichkeiten dazu sind nachfolgend beschrieben:
- Es kann festgelegt werden, wo und wie oft ein Bauelement in der Linie gerüstet werden soll,
bzw. wo es auf keinen Fall gerüstet werden darf.
Bindung ---> Das Bauelement muß
auf dem angegebenen Individuum gerüstet werden.
Zusätzlich kann in einer Bindung definiert werden, wie oft das BE gerüstet
werden soll und welcher Förderer bzw. welches Flächenmagazin zu ver-
wenden ist. Wird kein Förderer bzw. Flächenmagazin angegeben, wird das
in der ".ri"-Datei festgelegte Fördermittel (Förderer/Flächenmagazin) verwendet.
Das Bauelement kann auch an die komplette Linie gebunden werden.
Ausschluß ---> Das Bauelement darf nicht
auf dem angegebenen Individuum gerüstet werden.
- Der in der ".ri"-Datei (siehe Kap. 9) zu einer BE-Maschine-Kombination angegebene Default-
Förderer kann (im Zusammenhang mit dem speziellen Fertigungsauftrag) durch einen Alternativ-
Förderer ersetzt werden.
Hiermit kann z.B. auf kurzfristige Gegebenheiten wie eine zeitlich begrenzte andere Lieferform der
Bauelemente eingegangen werden.
10.1.2 Restriktions-Editor starten
- Der Restriktions-Editor wird im "Programmierbetrieb" durch Anklicken der Ikone Restriktionen im
Desktop oder über den Datenmanager (siehe Kap. 4) aktiviert.
- Wurde das LR-Programm für den "Steuerbetrieb" installiert, kann der Restriktions-Editor über das
Desktop-Menü "PRODUKTIONSMITTEL" oder über den Datenmanager gestartet werden.
● Ikone Restriktionen im Desktop (oder den Menüeintrag "Restriktionseditor" im Menü "PRODUKTIONS-
MITTEL") anklicken. Das Hauptfenster des Restriktions-Editors wird geöffnet (siehe Abb. 10.1.1).
HINWEIS
Der Restriktions-Editor kann außerdem über die Bedienoberfläche des Datenmanagers durch Aus-
wahl der Restriktionsdatei ".rs" im Pfad "Auftragsdaten/Losplanung/xx.lose/*" gestartet werden. Die
Vorgehensweise für das Starten des Restriktions-Editors über die Bedienoberfläche des Datenmanagers
ist in Kap. 4, Abschn. 4.3.4 dieser Anleitung beschrieben.
Betriebsanleitung Linienrechner UNIX 10 Produktionsmittel / Restriktionen
Software-Version 501.xx Ausgabe 01/99 10.1 Restriktions-Editor
10 - 3
10.1.3 Hauptfenster Restriktions-Editor
Nachfolgend werden die Bereiche des Hauptfensters und deren Funktion erläutert.

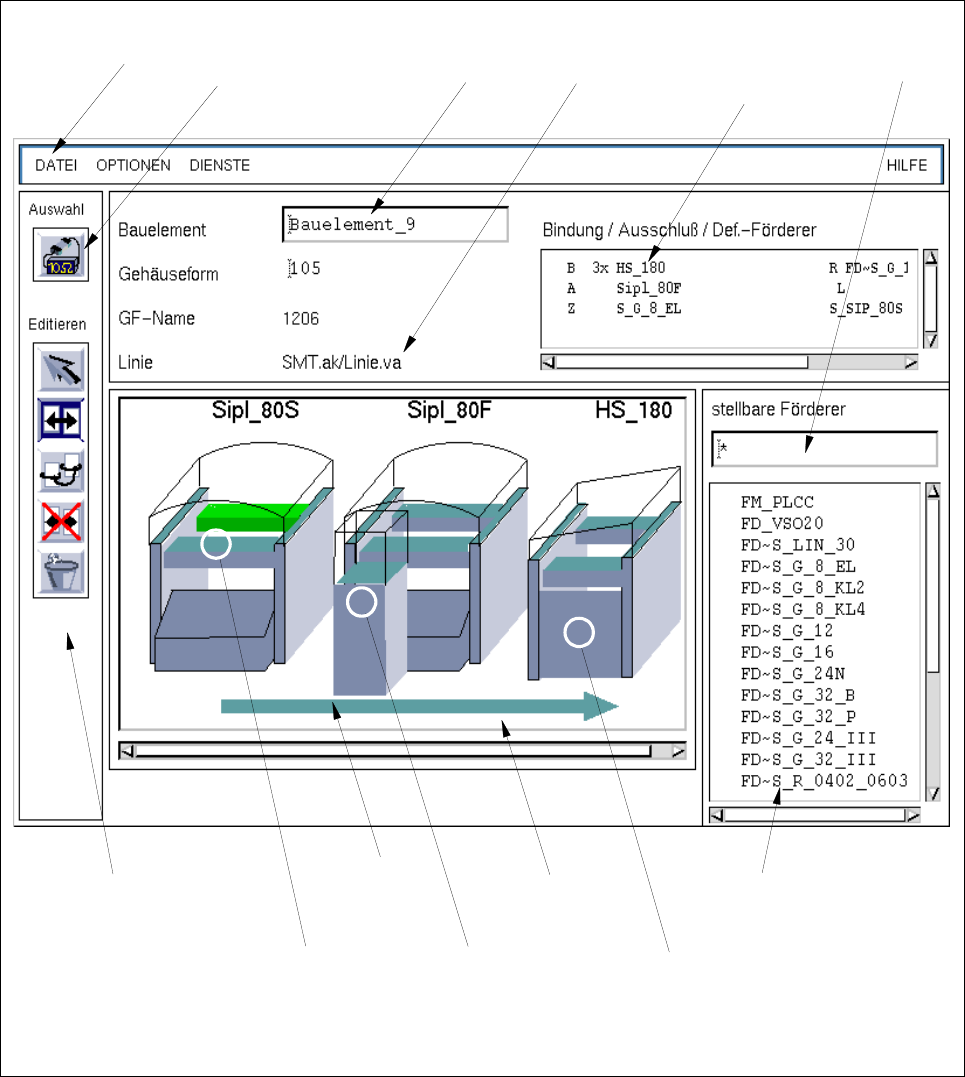

Abb. 10.1.1 Hauptfenster "Restriktions-Editor"
Auswahlfeld
"stellbare Förderer"
Anzeigebereich
Kommandobereich
Menüzeile Editierfeld
"Bauelement"
Auswahlfeld
"Restriktionen/
Filterfeld
Auswahlbereich
"Bauelement"
Name der
Linie
Zuordnungen"
Selektion:
gesamter
Maschinen-Typ
Selektion:
WPW-Wagen
(SIPLACE 80F)
Selektion:
komplette Linie
Selektion:
Förderbereich auf
der rechten
Maschinenseite
10 Produktionsmittel / Restriktionen Betriebsanleitung Linienrechner UNIX
10.1 Restriktions-Editor Software-Version 501.xx Ausgabe 01/99
10 - 4
Das Hauptfenster ist folgendermaßen unterteilt:
- Menüzeile
- Auswahlbereich
- Editierfeld
- Anzeigebereich
- Auswahlfelder
- Filterfeld
Menüzeile
Die Menüzeile enthält die Menüs "DATEI", "OPTIONEN", "DIENSTE" und "HILFE".
Das Menü "DIENSTE" ist in Abschn. 10.1.3.1 beschrieben.
HINWEIS
Da die Menüs "DATEI", "OPTIONEN" und "HILFE" in der Funktion und Bedienung ähnlich wie in anderen
Anwendungsprogrammen des Linienrechners sind, werden sie umfassend in Kap. 2 beschrieben.
Auswahlbereich "Bauelement"
In diesem Bereich wird das Bauelement durch eine Ikone symbolisiert, mit deren Hilfe die FSB zur Auswahl
eines neuen BE's geöffnet werden kann. Die Vorgehensweise ist wie in Abschn. 10.1.3.2 beschrieben.
Editierfeld "Bauelement"
In dieses Feld wird der Name des gewünschten BE's eingetragen, für welches eine Zuordnung oder Einschränk-
ung definiert werden soll.
Anzeigebereich
Im Anzeigebereich werden nur die Stationen und Stationserweiterungen einer Linie mit ihren Stellplätzen
symbolisch dargestellt, die für die Fertigung der in der Losdatei enthaltenen Aufträge benötigt werden.
Je nachdem, in welchem Modus sich der Editor befindet, werden die Stellorte, für die Bindungen und Aus-
schlüsse vorgenommen wurden, farbig dargestellt (siehe nachfolgende Tabelle).
Auswahlfelder
Auswahlfeld "Restriktionen/Zuordnungen"
In diesem Feld werden alle Bindungen, Ausschlüsse und Zuordnungen angezeigt, die für das aktuelle
Bauelement definiert wurden.
Modus Bindung
(gelb)
Ausschluß
(rot)
Selektion x x
Zuordnung - -
Bindung x -
Ausschluß - x
Löschen - -
