Auswahlfeld "stellbare Förderer"
In diesem Feld werden alle Förderer angezeigt, die in dem im Anzeigebereich selektierten Stellort (laut MSK)
stellbar sind. Außerdem werden auch alle "Firmen-Typen" angezeigt, die in der Rüstinfodatei ".ri" enthalten sind.
Wurden im Restriktions-Editor "Firmen-Typen" für einen bestimmten Fertigungsauftrag erzeugt, werden auch
diese angezeigt, allerdings nur, wenn der Restriktions-Editor mit der entsprechenden Losdatei gestartet wurde.
Filterfeld
Durch Eingabe von Zeichenfolgen kann die Liste der Förderer im Auswahlfeld "stellbare Förderer" einge-
schränkt werden.
Beispiel: *LIN* Nur Linearförderer werden angezeigt.
* Alle stellbaren Förderer werden angezeigt.
Kommandobereich (siehe Abschn. 10.1.3.3)
In diesem Bereich sind Kommandos enthalten, mit deren Hilfe selektiert wird, Bindungen oder Ausschlüsse
vorgenommen werden oder bei Bedarf bestehende Zuordnungen und im Restriktions-Editor erzeugte Firmen-
Typen gelöscht werden können.
10.1.3.1 Menü DIENSTE
Im Menü DIENSTE ist nur die nachfolgend beschriebene Menüfunktion enthalten:
- Seitenansicht
Mit dieser Funktion werden die vorgenommenen Zuordnungen und Restriktionen und die erzeugten
Firmen-Typen in einem eigenen Fenster angezeigt.
● Menüpunkt DIENSTE --> Seitenansicht anwählen.

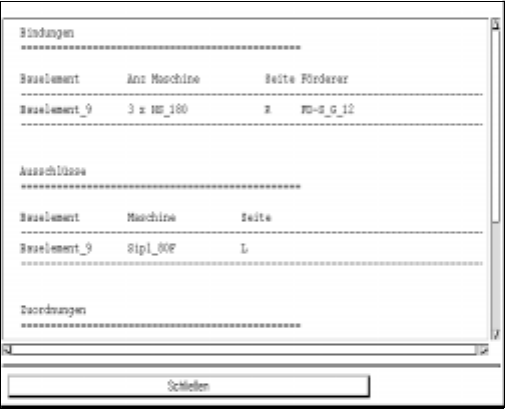

Das Fenster mit der Auflistung aller Bindungen, Ausschlüsse, Zuordnungen und Firmen-Typen,
die sich auf die aktuelle Losdatei beziehen, wird geöffnet.
● Button Schließen anklicken, um das Fenster wieder zu schließen.
10 Produktionsmittel / Restriktionen Betriebsanleitung Linienrechner UNIX
10.1 Restriktions-Editor Software-Version 501.xx Ausgabe 01/99
10 - 6
10.1.3.2 Auswahlbereich "Bauelement"
Dieser Bereich enthält die Ikone (Symbol für Bauelement), mit deren Hilfe die FSB zur Auswahl eines
neuen Bauelements geöffnet wird, für welches eine Zuordnung oder Einschränkung definiert werden soll.
HINWEIS
Der Wechsel zu einem anderen BE kann auch durch Eingabe des BE-Namens in das Editierfeld
"Bauelement" (siehe Abb. 10.1.1) erfolgen.
Beispiel: Wechsel zu BE "Bauelement_9"
Vorgehensweise:
● Ikone anklicken.

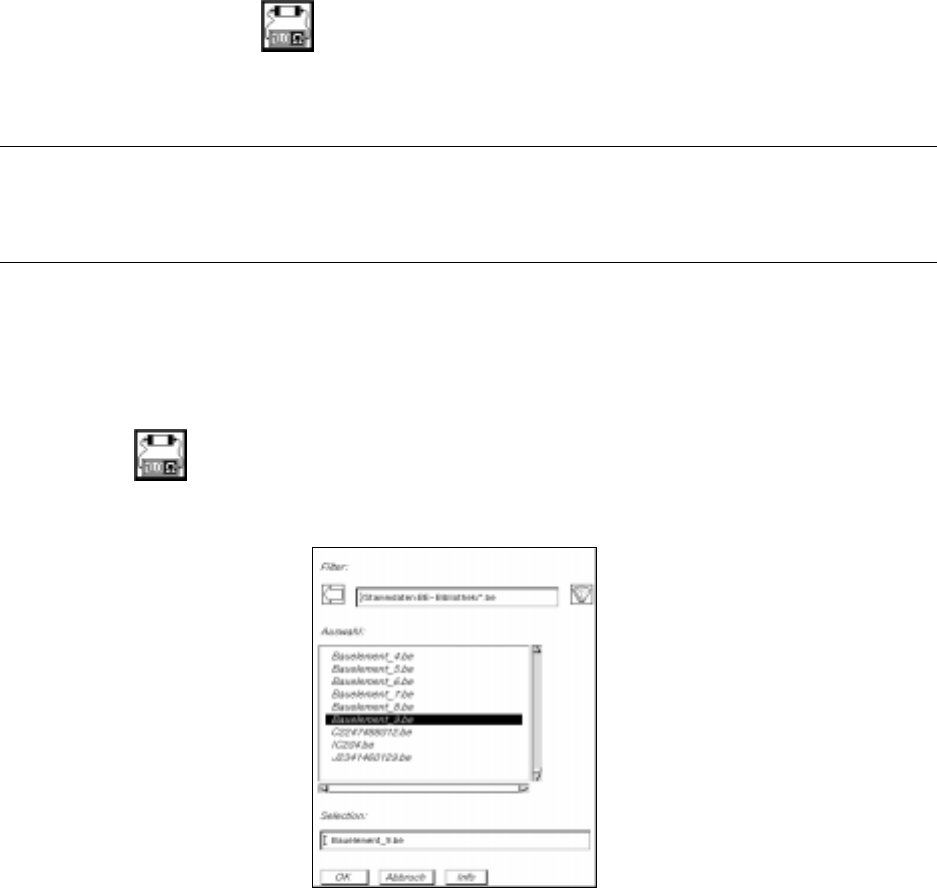

Die FSB mit der Dateiauswahl aller bereits definierten Bauelemente wird geöffnet:
● BE-Datei Bauelement_9.be mit Doppelklick selektieren.
Die FSB wird geschlossen und im Hauptfenster des Restriktions-Editors ist im Editierfeld
"Bauelement" der Name des gewählten BE's eingetragen.
Im Feld "Gehäuseform" wird die Nummer der dem BE "Bauelement_9" zugeordneten Gehäuse-
form und im Feld GF-Name der im GF-Editor eingegebene Kommentar ("1206") angezeigt (siehe
Abb. 10.1.1).
Oder:
● Editierfeld "Bauelement" anklicken und den Namen des aktuellen BE’s mit Hilfe der DELETE-
Taste löschen.
● Namen des neuen BE’s eingeben, und zur Bestätigung die RETURN-Taste betätigen.
Im Feld "Gehäuseform" wird die Nummer der dem BE zugeordneten Gehäuseform und im Feld
GF-Name der im GF-Editor eingegebene Kommentar angezeigt.
Betriebsanleitung Linienrechner UNIX 10 Produktionsmittel / Restriktionen
Software-Version 501.xx Ausgabe 01/99 10.1 Restriktions-Editor
10 - 7
Ist das BE nicht in den Stammdaten vorhanden, wird eine Dialogbox mit der entsprechenden
Meldung angezeigt.
HINWEIS
Wurden bereits Bindungen, Ausschlüsse oder Zuordnungen für das gewählte Bauelement definiert,
werden diese im Auswahlfeld "Restriktionen/Zuordnungen" angezeigt.
Je nach eingestelltem Modus sind die Stellorte, für welche die Bindungen und Ausschlüsse definiert
wurden, im Anzeigebereich farbig markiert (siehe Tabelle, Seite 10 - 4).
10.1.3.3 Kommandobereich
Die Kommandos werden durch Ikonen symbolisiert. Sie bestimmen den Modus (Selektions-, Zuordnungs-,
Bindungs-, Ausschluß- oder Löschmodus), in welchem der Restriktions-Editor arbeiten soll.
HINWEIS
Der Restriktions-Editor befindet sich beim Öffnen zuerst im Selektionsmodus.
- (Selektieren)
Ist diese Ikone aktiv (invers dargestellt, mit Pfeil von links unten nach rechts oben), befindet sich der
Editor im Selektionsmodus. Es können Maschinen-Typen oder einzelne Elemente im Anzeigebereich
und Komponenten in den Auswahlfeldern durch Anklicken mit der linken Maustaste selektiert werden.
● Ikone im Kommandobereich anklicken.
(Der Pfeil in der Ikone zeigt jetzt nach rechts oben).
● Stellort (Förderbereich oder gesamte Maschine) im Anzeigebereich anklicken (siehe Abb. 10.1.1).
Das selektierte Element ist jetzt grün markiert.
Im Auswahlfeld "stellbare Förderer" werden alle stellbaren Förderer, Flächenmagazine und
Firmen-Typen angezeigt, die für das selektierte Element definiert wurden.
HINWEIS
Durch Doppelklick auf einen Eintrag im Auswahlfeld "stellbare Förderer" wird der Teileditor zum
Editieren der Förderer- bzw. Flächenmagazindaten geöffnet (siehe Kap. 9, Abb. 9.1.3 und 9.1.4). Mit
Hilfe des Teileditors können bestehende Förderer- oder Flächenmagazin-Daten abgeändert oder
neue Firmen-Typen erzeugt werden. Die Vorgehensweise hierzu ist ausführlich in Kap. 9 "Förderer-
Editor", Abschn. 9.1.4 beschrieben.
Die geänderten Daten oder die neu erzeugten Firmen-Typen gelten nur
für den aktuellen Fertigungs-
auftrag. Sie sind so lange gültig, wie die Losdatei besteht.
