11 Produktionsmittel / Optimierung Betriebsanleitung Linienrechner UNIX 11.3 Grundlagen der Rü stoptimierung (ROPT) Software-Version 50 1.xx Ausgabe 01/9 9 11 - 18 Beispiel für die Ermittlung der Fe hlerursache anhand de…
Betriebsanleitung Linienrechner UNIX 11 Produktionsmittel / Optimierung
Software-Version 501.xx Ausgabe 01/99 11.3 Grundlagen der Rüstoptimierung (ROPT)
11 - 17
11.3.4 Fehlerfall beim Optimierungslauf
Werden beim Optimierungslauf vom ROPT-Programm Fehler festgestellt, z.B. daß die Kapazität der Linie für
das Bestücken des Bauelements "YZ" nicht ausreicht, wird eine Fehlerdatei ".error" erzeugt. Diese Datei ist im
Pfad Auftragsdaten/Losplanung/xx.lose/* abgespeichert und kann mit Hilfe der Dateianzeige (siehe Kap. 4,
Abschn. 4.5) ausgewertet werden.
Nachfolgend wird anhand eines Beispiels der Inhalt einer Fehlerdatei dargestellt und erläutert.
Beispiel für den Inhalt einer Fehlerdatei (Fehleranzeige):
OPP_RdRiRs.c(2578): Fehler: Kapazitaet der Linie fuer das Bauelement "YZ" nicht ausreichend.
Bauelement "YZ" in Gehaeuseform "xxx" stellt folgende Anforderungen:
1 = Station "HS180_1", Kopf~S_HS180_B, FB~fest StPl~fest.
2 = Station "HS180_1", Kopf~S_HS180_B, FB~beweglich StPl~beweglich.
3 = Station "HS180_1", Kopf~S_HS180_B, FB~WPW StPl~fest.
4 = Station "SIPL_80S_1", Kopf~SP_12_6xx_S15, FB~80S StPl~<_1_>.
5 = Station "SIPL_80S_1", Kopf~SP_12_6xx_S15, FB~80S StPl~<_3_>.
6 = Station "SIPL_80S_2", Kopf~SP_12_6xx_S15, FB~80S StPl~<_1_>.
7 = Station "SIPL_80S_2", Kopf~SP_12_6xx_S15, FB~80S StPl~<_3_>.
Auftrag "/Losplanung/xx.lose" wird ohne Festruestung ausgefuehrt.
Zeichenerklaerung
1. Spalte : gestellte Anforderungen durch Gehaeuseform und Bauelement
n. Spalte : Anforderung kann vom Bestueckkopf im Foerderbereich erfuellt werden,
wenn:
leer = Anforderung wird nicht erfuellt
X = Anforderung wird erfuellt
Kamera-Nummer = Anforderung mit diesem Sensor vorhanden
- = Abholposition ausserhalb des Verfahrbereiches
letzte Zeile = Anzahl verfuegbarer Spuren
2 und 6 = Sensorsystemtypen, die in der GF-Beschreibung festgelegt wurden
Anforderungen/Stellplatz 1 2 3 4567
Pipette "316 X X X X
Externe optische Zentrierstation
Kopfkamera
222
6666
Transportrichtung links X X X X
Foerderer "S_LIN_30"
Foerderer "S_G_24N" X
X
XXXX
Noch verfuegbare Spuren 90 6 1 120 0 120 120
Anforderung durch
die GF-Beschreibung
Anforderung durch die
Restriktionen (.ri/.rs)
11 Produktionsmittel / Optimierung Betriebsanleitung Linienrechner UNIX
11.3 Grundlagen der Rüstoptimierung (ROPT) Software-Version 501.xx Ausgabe 01/99
11 - 18
Beispiel für die Ermittlung der Fehlerursache anhand der Fehleranzeige:
1. Das Bauelement kann nicht auf Stellplatz 6 oder 7 gerüstet werden, da auf diesen Stellplätzen die Pipette
"316" nicht verfügbar ist.
2. Die beiden Hilfsmittel "Externe optische Zentrierstation" und "Kopfkamera" führen zu keiner weiteren Ein-
schränkung, da die Zentrierung des BE's mit dem jeweils verfügbaren Hilfsmittel durchgeführt werden kann.
3. Die Stellplätze 1, 4 und 6 sind wegen der benutzerdefinierten Restriktion "Transportrichtung links" (siehe
Kap. 9) nicht verfügbar. In Verbindung mit "1." verbleiben somit noch die Stellplätze 2, 3 und 5.
4. Das Bauelement kann aufgrund der Förderer-Zuordnung mit Ausnahme von Stellplatz 3 an jedem Ort gerüstet
werden. Die ROPT rüstet den jeweils möglichen Förderer. In Verbindung mit "1." und "3." kann das Bau-
element also auf den Stellplätzen 2 und 5 gerüstet werden.
5. Stellplatz 2 hat zum Zeitpunkt der Fehleranzeige noch 6 verfügbare Spuren, Stellplatz 5 war bereits voll. Da
der Förderer S_G_24N (24mm-Gurtförderer) 9 Spuren zum Stellen benötigt, ist auch Stellplatz 2 für dieses
Bauelement nicht mehr verfügbar.
Resultat:
Die für das Bauelement "YZ" möglichen Stellplätze 2 und 5 sind überlastet und stehen somit für das BE
nicht mehr zur Verfügung.
Um die Ursachen leichter analysieren zu können, wurde die Fehlerdatei erzeugt.
Möglichkeiten der Fehlerbehebung:
1. Die erforderlichen Ressourcen für das Bauelement "YZ" auch auf anderen Stellplätzen zur Verfügung stellen,
z.B. durch Zulassen der Pipette "316" auf den Stellplätzen 6 und/oder 7.
2. Die Bindung des BE's an eine Seite (Restriktion: Transportrichtung links) der Linie aufheben, so daß es auf
beiden Seiten der Linie gerüstet werden kann.
3. Technische und benutzerdefinierte Restriktionen für andere Bauelemente, die zur Zeit ebenfalls nur auf den
Stellplätzen 2 und/oder 5 rüstbar sind, aufheben, um diese Stellplätze zu entlasten.
4. Den verfügbaren Platz in den Stellplätzen 2 und/oder 5 vergrößern, falls er durch bereits gestellte, nicht mehr
benötigte Komponenten eingeschränkt ist.
Betriebsanleitung Linienrechner UNIX 11 Produktionsmittel / Optimierung
Software-Version 501.xx Ausgabe 01/99 11.4 Optimierungs-Dialog
11 - 19
11.4 Optimierungs-Dialog
Der Optimierungs-Dialog ist die Oberfläche der Rüstoptimierung. Von hier aus können Losdateien erstellt, die
Optimierung gestartet und die Ergebnisse der Optimierung angezeigt werden. Außerdem können alle relevan-
ten Editoren vom Optimierungs-Dialog aus aufgerufen werden.
11.4.1 Optimierungs-Dialog starten
Der Optimierungs-Dialog wird von Desktop aus aufgerufen.
Im Programmierbetrieb:

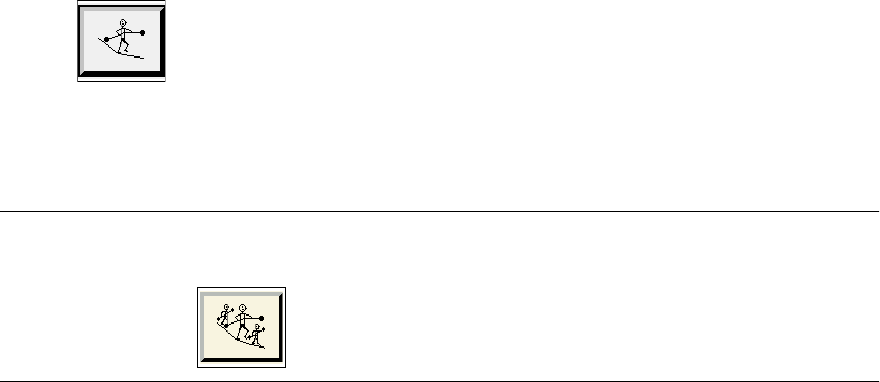

● Ikone "Optimierung" anklicken.
Der Optimierungs-Dialog wird geöffnet.
HINWEIS
Wenn die Option "Rüstfamilienbildung" installiert ist, wird die Ikone "Optimierung" folgender
maßen dargestellt:
Im Steuerbetrieb:
● Im Desktop-Menü "PRODUKTIONSMITTEL" den Menüpunkt Optimierung anklicken.
Der Optimierungs-Dialog wird geöffnet.
