11 Produktionsmittel / Optimierung Betriebsanleitung Linienrechner UNIX
11.4 Optimierungs-Dialog Software-Version 501.xx Ausgabe 01/99
11 - 24

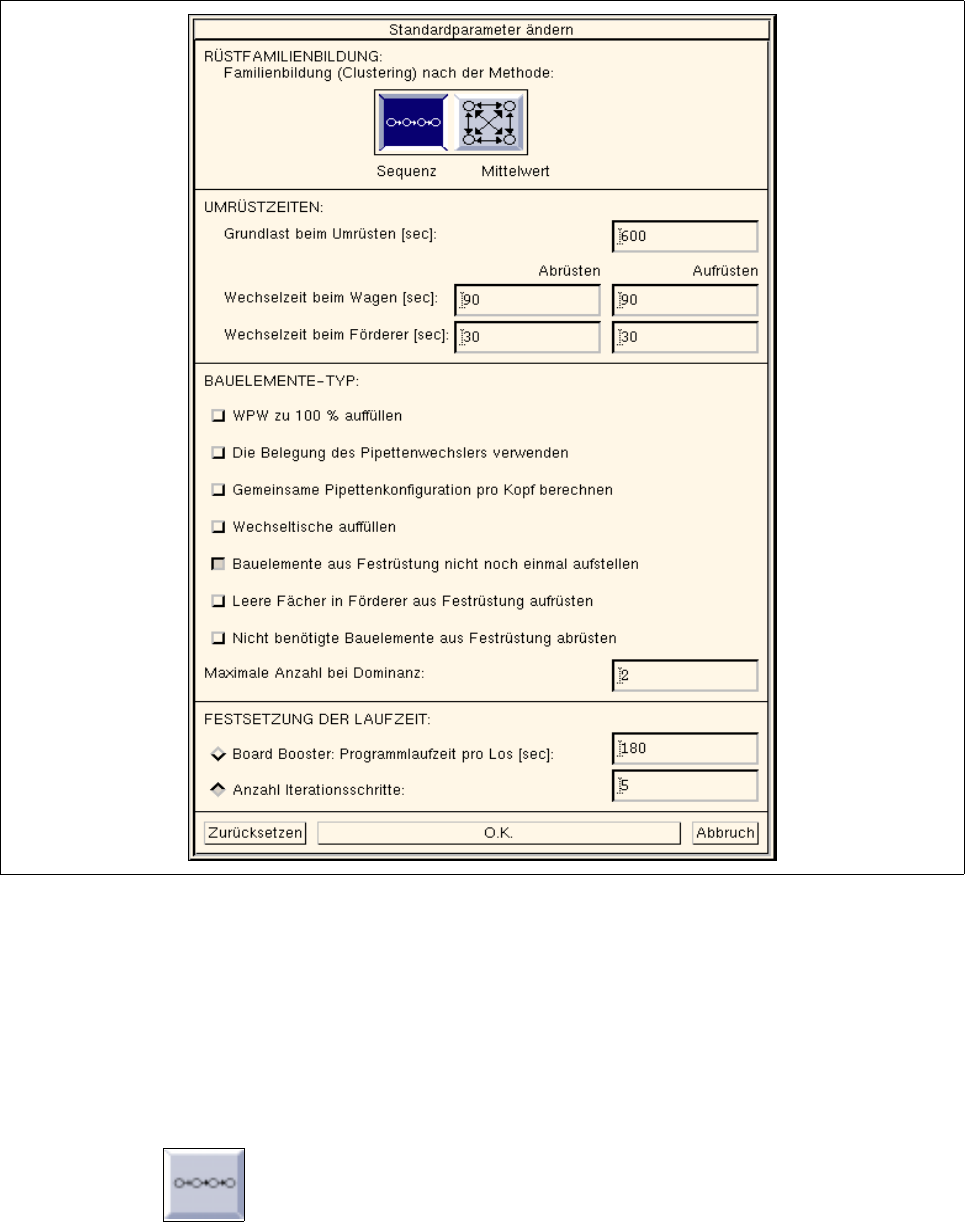

Abb. 11.4.2 Standardparameter ändern
Bedeutung der Parameter
- RÜSTFAMILIENBILDUNG
- Familienbildung (Clustering) nach der Methode Sequenz oder Mittelwert:
Die Rüstfamilienbildung kann nach zwei unterschiedlichen Methoden erfolgen, die durch Aktivieren
der entsprechenden Ikone eingestellt wird.
Sequenz:
Ausgangssituation: Es gibt eine Anzahl von Aufträgen, die nur einmal und in beliebiger Reihenfolge
gefertigt werden sollen.
Optimierung: Die Optimierung bildet Rüstfamilien und schlägt eine Fertigungsreihenfolge vor.
Wird diese Reihenfolge eingehalten, können die Aufträge mit einem Minimum an Umrüstzeit gefertigt
werden.
Betriebsanleitung Linienrechner UNIX 11 Produktionsmittel / Optimierung
Software-Version 501.xx Ausgabe 01/99 11.4 Optimierungs-Dialog
11 - 25
Mittelwert:
Ausgangssituation: Es gibt eine Anzahl von Aufträgen, die immer wieder und zu unterschiedlichen
und unvorhersehbaren Zeitpunkten gefertigt werden sollen.
Optimierung: Die Optimierung bildet Rüstfamilien, die minimale Umrüstzeiten für jeden beliebigen
Umrüstvorgang ergeben.
- UMRÜSTZEITEN
Die Rüstoptimierung benötigt eine Grundlage für die Berechnung der Umrüstzeiten. Mit den folgenden
Parametern kann eingestellt werden, wieviel Zeit für die Umrüstung benötigt wird.
- Grundlast beim Umrüsten [sec]: Die Grundlast umfaßt die Zeit, die zwischen der letzten Bestük-
kung aus der Vorgängerrüstung und der ersten Bestückung der Folgerüstung verbraucht wird. Die
Umrüstzeiten werden nicht mitgerechnet. Die Defaulteinstellung ist 600 sec.
- Wechselzeit beim Wagen [sec]: Die geschätzte Dauer für den Ausbau bzw. Einbau eines Bauele-
mente-Wechseltisches. Die Förderer werden außerhalb der Anlage auf einem zweiten Wechseltisch
parallel zur Bestückung vorbereitet. Der Wechseltisch wird beim Umrüstvorgang komplett ausge-
tauscht. Die Defaulteinstellung ist 180 sec (= 90 sec Abrüsten + 90 sec Aufrüsten).
Um diesen Parameter verwenden zu können, muß im Konfigurationseditor ein Förderbereich als Bau-
elemente-Wechseltisch definiert sein (siehe Kap. 12).
- Wechselzeit beim Förderer [sec]: Die geschätzte Dauer für den Ausbau bzw. Einbau eines Förde-
rers auf dem festen Bauelementetisch. Die Förderer werden außerhalb der Anlage parallel zur
Bestückung vorbereitet. Sie müssen einzeln umgerüstet werden, dadurch steigt der Umrüstaufwand
mit der Anzahl umzurüstender Komponenten. Die Defaulteinstellung ist 60 sec (= 30 sec Abrüsten +
30 sec Aufrüsten).
- BAUELEMENTE-TYP
Folgende Parameter können für die Bauelemente-Bereitstellung eingestellt werden. Sie haben, bis auf
eine Ausnahme, alle Auswirkung auf die gesamte Rüstoptimierung.
- WPW zu 100% auffüllen
In einer Rüstung werden nicht unbedingt alle Ebenen des Waffle-Pack-Wechslers mit Bauelementen
belegt.
Mit diesem Parameter kann eingestellt werden, daß von der Optimierung auch alle leeren Ebenen mit
Bauelementen belegt werden, und zwar entsprechend ihrer Bestückhäufigkeit über alle Leiterplatten
einer Losdatei.
- Die Belegung des Pipettenwechslers verwenden
Mit diesem Parameter kann eingestellt werden, daß die aktuelle Belegung des gerüsteten Pipetten-
wechslers von der Rüstoptimierung verwendet und nicht verändert werden soll.
- Gemeinsame Pipettenbelegung pro Kopf berechnen
Mit diesem Parameter kann eingestellt werden, daß für alle Leiterplatten von der Rüstoptimierung
eine Pipettenkonfiguration pro Kopf berechnet und in der Rüstung gespeichert wird.
11 Produktionsmittel / Optimierung Betriebsanleitung Linienrechner UNIX
11.4 Optimierungs-Dialog Software-Version 501.xx Ausgabe 01/99
11 - 26
- Wechseltische auffüllen
Mit diesem Parameter kann eingestellt werden, daß auf den Wechseltischen Bauelemente der
Anfangsrüstung in die Folgerüstung übernommen werden, auch wenn sie nicht benötigt werden.
Dadurch wird der Umrüstaufwand gering gehalten.
Hinweis: Dieser Parameter hat nur Auswirkungen auf die Rüstfamilienbildung.
- Bauelemente als Festrüstung nicht noch einmal aufstellen
Dieser Parameter ist nur von Bedeutung, wenn eine Festrüstung definiert ist. Es kann eingestellt wer-
den, ob ein Bauelement, das bereits in der Festrüstung enthalten ist, von der Optimierung noch an
anderer oder mehreren anderen, evtl. günstigeren Stellen aufgestellt werden darf oder nicht.
- Leere Fächer in Förderer aus Festrüstung aufrüsten
Wird dieser Parameter aktiviert, werden leere Fächer bzw. Förderer aus der Festrüstung entfernt und
für die Belegung durch die Rüstoptimierung freigegeben. Neue Förderer werden nur gestellt, wenn
dies erforderlich ist.
- Nicht benötigte Bauelemente aus Festrüstung abrüsten
Mit diesem Parameter wird eingestellt, daß Bauelemente, die nicht in den zu optimierenden Leiterplat-
tentypen enthalten sind, aus der Festrüstung entfernt und für die Belegung durch die Rüstoptimierung
freigegeben werden. Neue Bauelemente können in die Festrüstung nur hinzugefügt werden, wenn
zusätzlich der Button "Leere Fächer in Förderer aus Festrüstung aufrüsten" aktiviert ist (siehe oben).
Es werden dynamische Ümrüstvorgänge unterstützt. Wurde z.B. aus fünf Produkten eine Rüstfamilie
gebildet, so kann diese, wenn zwei Produkte davon wegfallen und zwei neue Produkte hinzukommen,
als Festrüstung für eine neue Rüstoptimierung verwendet werden. Dadurch müssen für die drei ver-
bliebenen Produkte keine Umrüstungen und folglich auch keine Tests mehr vorgenommen werden.
Dies bedeutet erhebliche Zeitgewinne. Die beiden neuen Produkte werden optimal in die abgerüstete
Festrüstung integriert, und somit ist eine fortschreitende dynamische Rüstoptimierung möglich.
- Maximale Anzahl bei Dominanz
Mit diesem Parameter kann eingestellt werden, wie häufig ein dominanter Bauelementetyp maximal
aufgestellt werden darf. Soll nur ein Minimum an Rüstungen erstellt werden, sollte die Anzahl der För-
derer bei Dominanz auf 1 begrenzt werden. Bei der Einstellung 0, kann die Rüstoptimierung selber
entscheiden, wie oft der Bauelementetyp aufgestellt werden soll.
Bauelemente mit dominantem Bestückanteil und dominanter Rüttelzeit werden von der Rüstoptimie-
rung mehrfach aufgestellt, um Schieflasten zu vermeiden. Dies hat Auswirkungen auf die Rüstung
und somit auf die Umrüstzeiten. Wenn ein Bauelement nicht beliebig oft aufgestellt werden soll, kann
die Anzahl der Förderer pro Baulementetyp eingeschränkt werden.
