Betriebsanleitung Linienrechner UNIX 12 Produktionsmittel / Stations- und Linienkonfiguration Software-Version 50 1.xx Ausgabe 01/99 12.1 Konfigurations-Editor 12 - 3 Neue Konfiguration erstellen: ● Neuen S tation snamen…
12 Produktionsmittel / Stations- und Linienkonfiguration Betriebsanleitung Linienrechner UNIX
12.1 Konfigurations-Editor Software-Version 501.xx Ausgabe 01/99
12 - 2
12.1.1 Konfigurations-Editor starten
Um eine Stations-Konfiguration ändern oder erstellen zu können, müssen zuerst die nachfolgend beschrie-
benen Arbeitsschritte durchgeführt werden.
● In der Desktop-Menüzeile DIENSTE --> Stationskonfiguration anklicken.

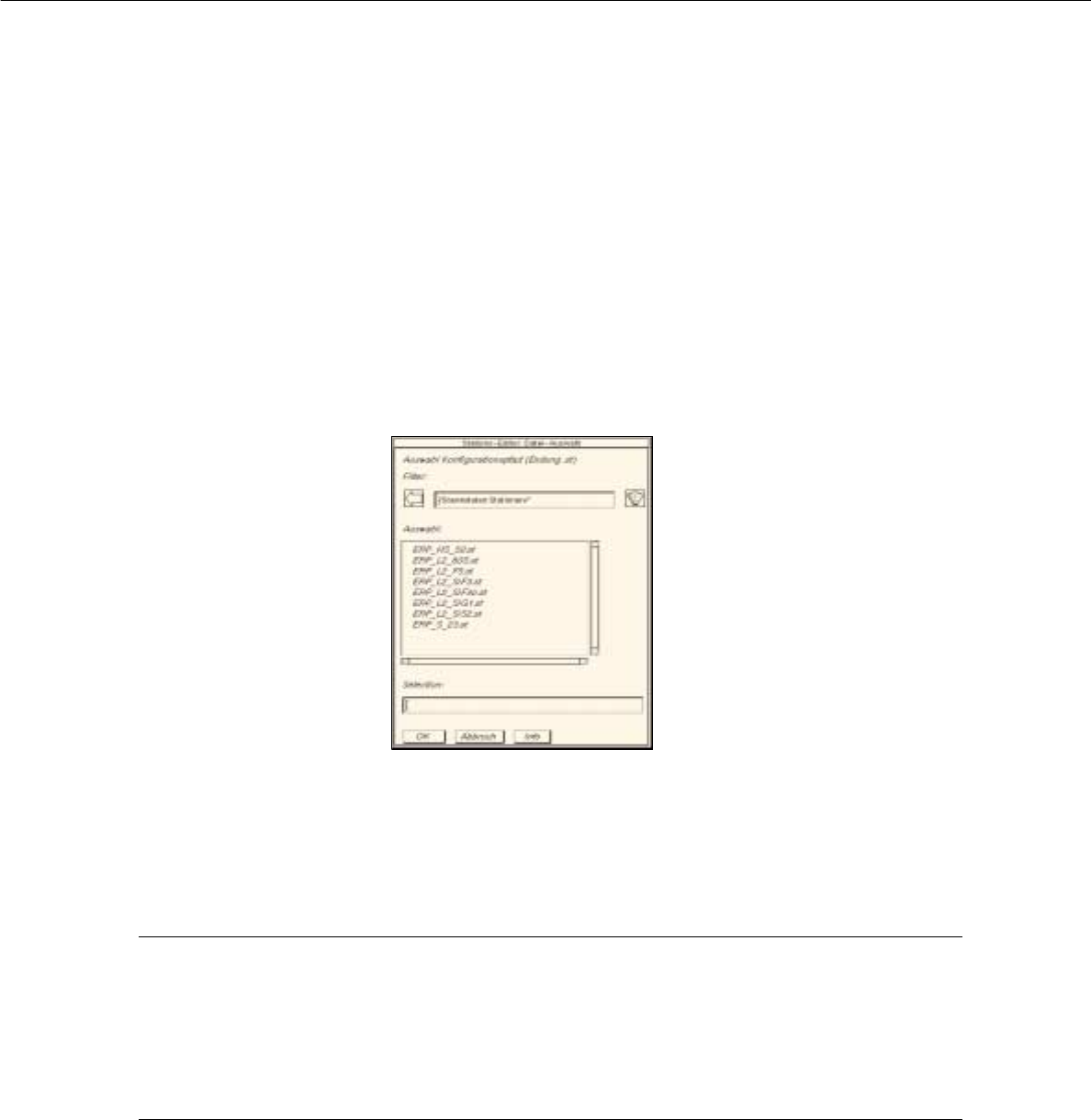

Die FSB mit dem Verzeichnis "Stammdaten: Stationen" wird geöffnet.
● Verzeichnis "Stammdaten:Stationen" mit Doppelklick öffnen.
In der FSB wird die Liste der konfigurierten Stationen angezeigt.
Bestehende Konfiguration ändern:
● Station "xx.st" selektieren und mit OK bestätigen (oder Station gleich mit Doppelklick auswählen).
Das Hauptfenster des Konfigurations-Editors, der Struktur-Editor wird geöffnet (siehe Abb. 12.1.1).
HINWEIS
Wird eine bestehende Konfiguration geändert, auf welcher schon eine Rüstung erstellt wurde, kann
dies zu Problemen führen (Konsistenzerhalt von Rüst- und Konfigurationsdaten).
Wird z.B. ein Pipettenwechsler in der Konfiguration der Station entfernt, der in der Rüstung der Sta-
tion für die Fertigung einer bestimmten Leiterplatte definiert war, kann der Auftrag zur Produktion der
LP nicht mehr vorgegeben werden (siehe Kap. 14).
Betriebsanleitung Linienrechner UNIX 12 Produktionsmittel / Stations- und Linienkonfiguration
Software-Version 501.xx Ausgabe 01/99 12.1 Konfigurations-Editor
12 - 3
Neue Konfiguration erstellen:
● Neuen Stationsnamen "xx.st" eingeben und mit OK (oder RETURN) bestätigen.

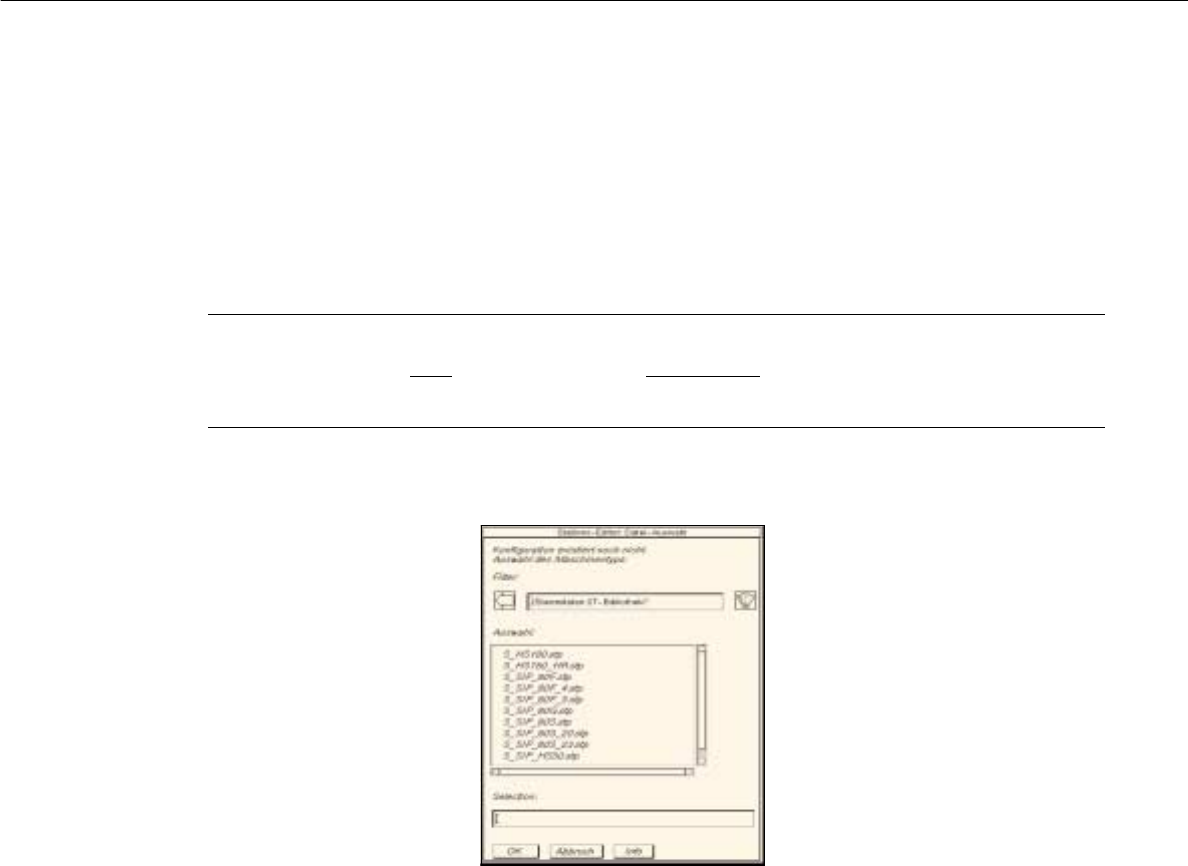

Die FSB mit der Liste der zur Auswahl stehenden Maschinentypen wird geöffnet (Verzeichnis
"Stammdaten:ST-Bibliothek").
HINWEIS
Der Stationsname darf max.
20 Zeichen enthalten, einschließlich des Suffixes ".st". Einige Zeichen
dürfen bei der Namensvergabe nicht verwendet werden, siehe dazu Kap. 2, Abschn. 2.3.
● Maschinentyp der eingegebenen Station auswählen und mit OK bestätigen (oder Maschinentyp
gleich mit Doppelklick selektieren).
Das Hauptfenster des Konfigurations-Editors, der Struktur-Editor, wird geöffnet (siehe Abb. 12.1.1).
12 Produktionsmittel / Stations- und Linienkonfiguration Betriebsanleitung Linienrechner UNIX
12.1 Konfigurations-Editor Software-Version 501.xx Ausgabe 01/99
12 - 4
12.1.2 Hauptfenster Konfigurations-Editor (Struktur-Editor)
Im Struktur-Editor wird die maximal erlaubte Konfiguration des gewählten Maschinen-Typs dargestellt.

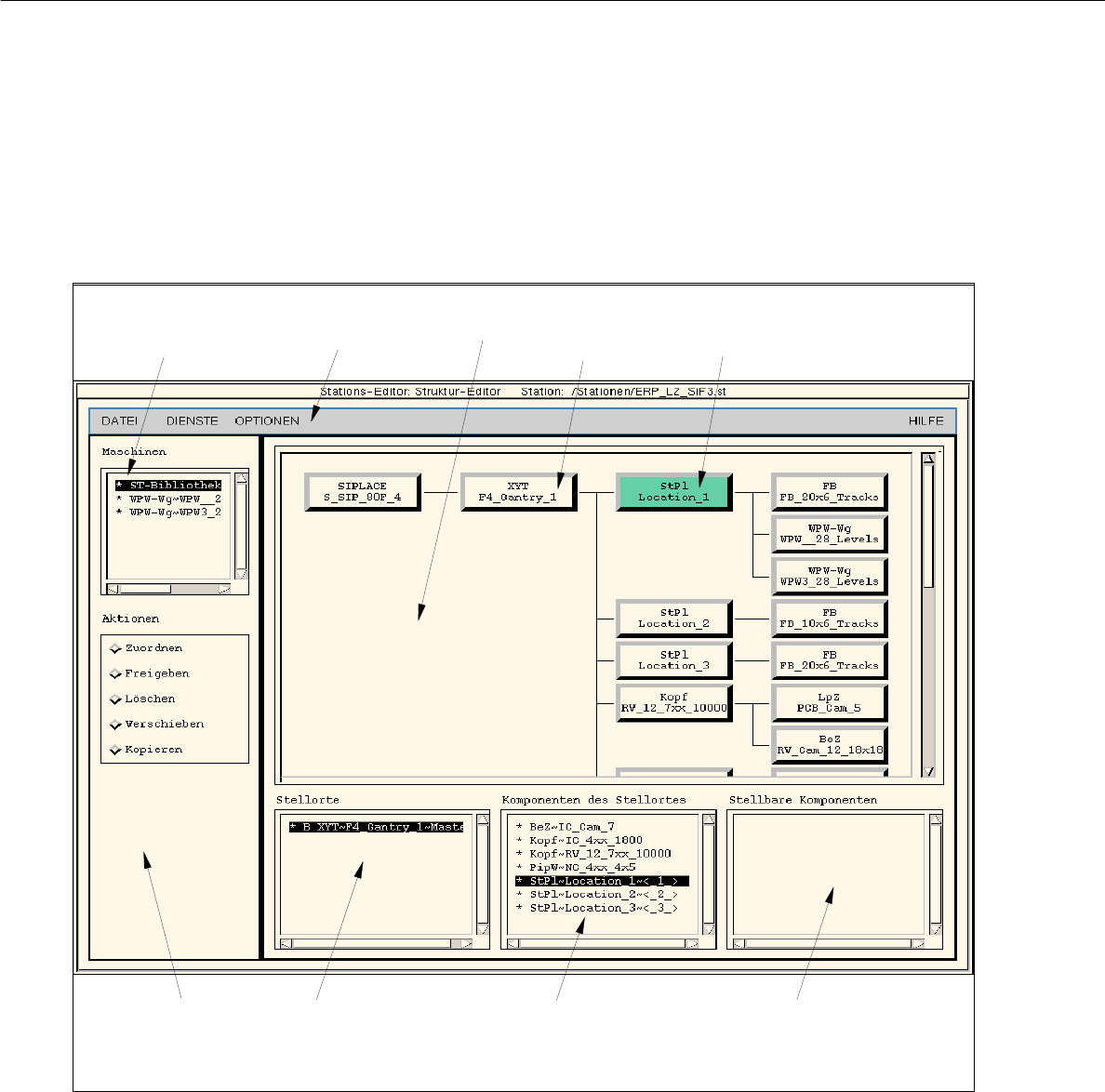

Abb. 12.1.1 Struktur-Editor (Maschinen-Typ "SIPLACE 80F")
Menüzeile
Kommandobereich
Auswahlfeld
"Stellorte"
Auswahlfeld
"Komponenten des Stellortes"
Auswahlfeld
"Stellbare Komponenten"
Auswahlfeld
"Maschinen-Typen"
selektierte Komponente
Stellort
Anzeigebereich
