12 Produktionsmittel / Stations- und Linienkonfiguration Betriebsanleitung Linienrechner UNIX 12.1 Konfigurations-Editor Softw are-Version 50 1.xx Ausgabe 01/9 9 12 - 8 12.1.2. 3 Menü DATEI - Struktur-Editor aufrufen Hie…
Betriebsanleitung Linienrechner UNIX 12 Produktionsmittel / Stations- und Linienkonfiguration
Software-Version 501.xx Ausgabe 01/99 12.1 Konfigurations-Editor
12 - 7
Auswahlfeld "Maschinen-Typen":
- Maschinen
Dieses Auswahlfeld befindet sich im Struktur-Editor (siehe Abb. 12.1.1) links oben.
Hier werden die Maschinen-Typen aufgelistet. Der erste Eintrag ist die Grundmaschine (Station).
Die nachfolgenden Einträge sind die beigestellten Stationserweiterungen (z.B. ein WPW-Wagen).
Beim Start des Struktur-Editors ist immer zuerst der erste Eintrag selektiert und die Struktur der
Grundmaschine wird im Anzeigebereich (siehe Abb. 12.1.1) dargestellt.
Beispiel: Wurde z.B. beim Start des KE eine SIPLACE 80F ausgewählt, so wird die Grundmaschine
SIP 80F und darunter die Stationserweiterung Waffle-Pack-Wechsler-Wagen WPW-Wg
im Auswahlfeld Maschinen angezeigt. Wird der Eintrag WPW-Wg im Auswahlfeld ange-
klickt, schaltet der Anzeigebereich auf die Struktur des WPW-Wagens um (siehe Abb. 12.1.2).

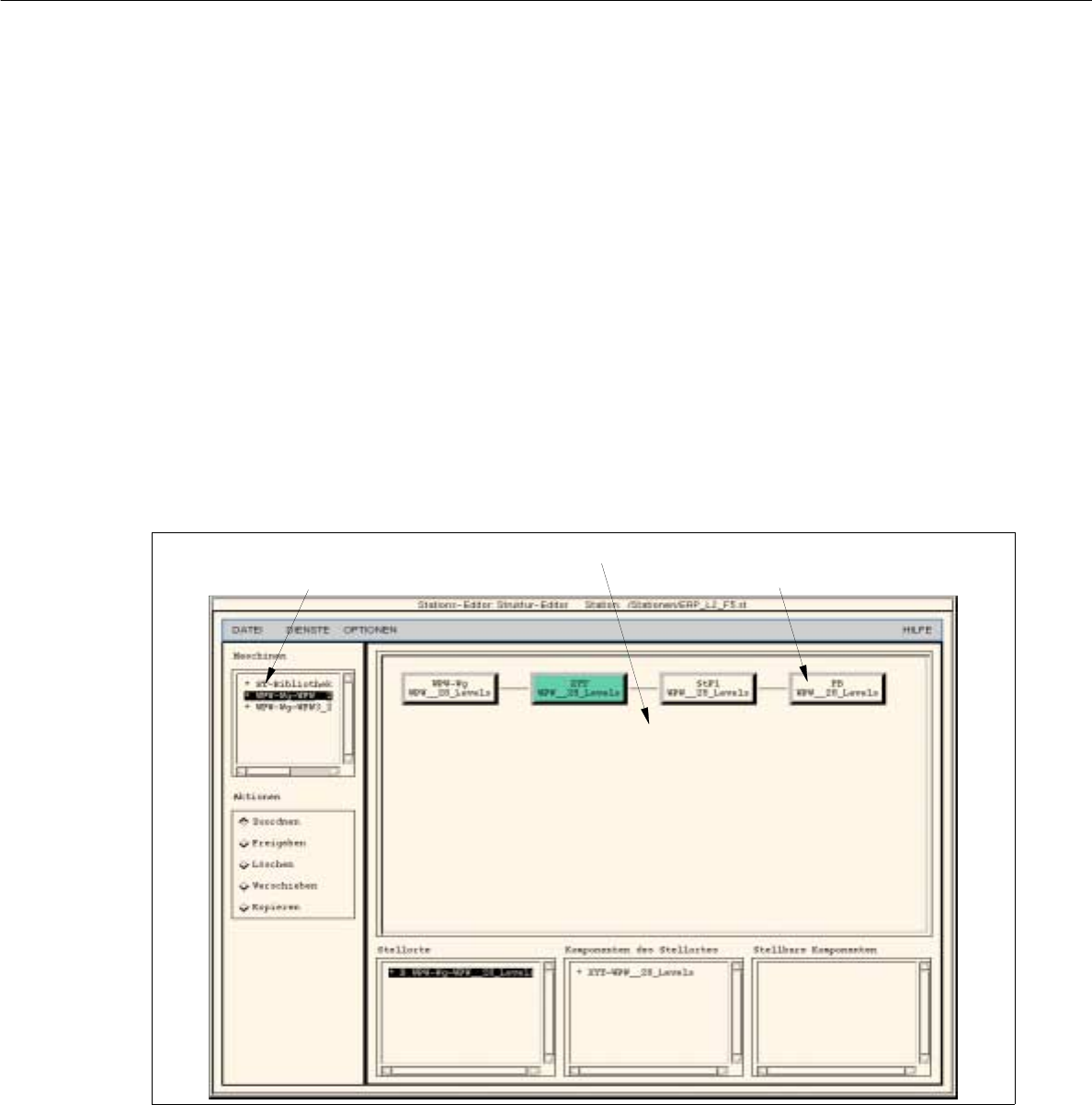

Abb. 12.1.2 Struktur-Editor (Stationserweiterung "WPW-Wagen")
Auswahl
"Förderbereich"
Auswahlfeld
"Maschinen-Typen"
Anzeigebereich
12 Produktionsmittel / Stations- und Linienkonfiguration Betriebsanleitung Linienrechner UNIX
12.1 Konfigurations-Editor Software-Version 501.xx Ausgabe 01/99
12 - 8
12.1.2.3 Menü DATEI
- Struktur-Editor aufrufen
Hiermit kann der Anwender eine neue Station laden oder erzeugen.
● DATEI --> Öffnen... anwählen.
Die FSB mit dem Verzeichnis "Stammdaten:Stationen" wird geöffnet.
● Die weitere Vorgehensweise ist wie in Abschn. 12.1.1 beschrieben.
- Sichern der aktuellen Konfiguration
● Menüpunkt DATEI --> Sichern anwählen.

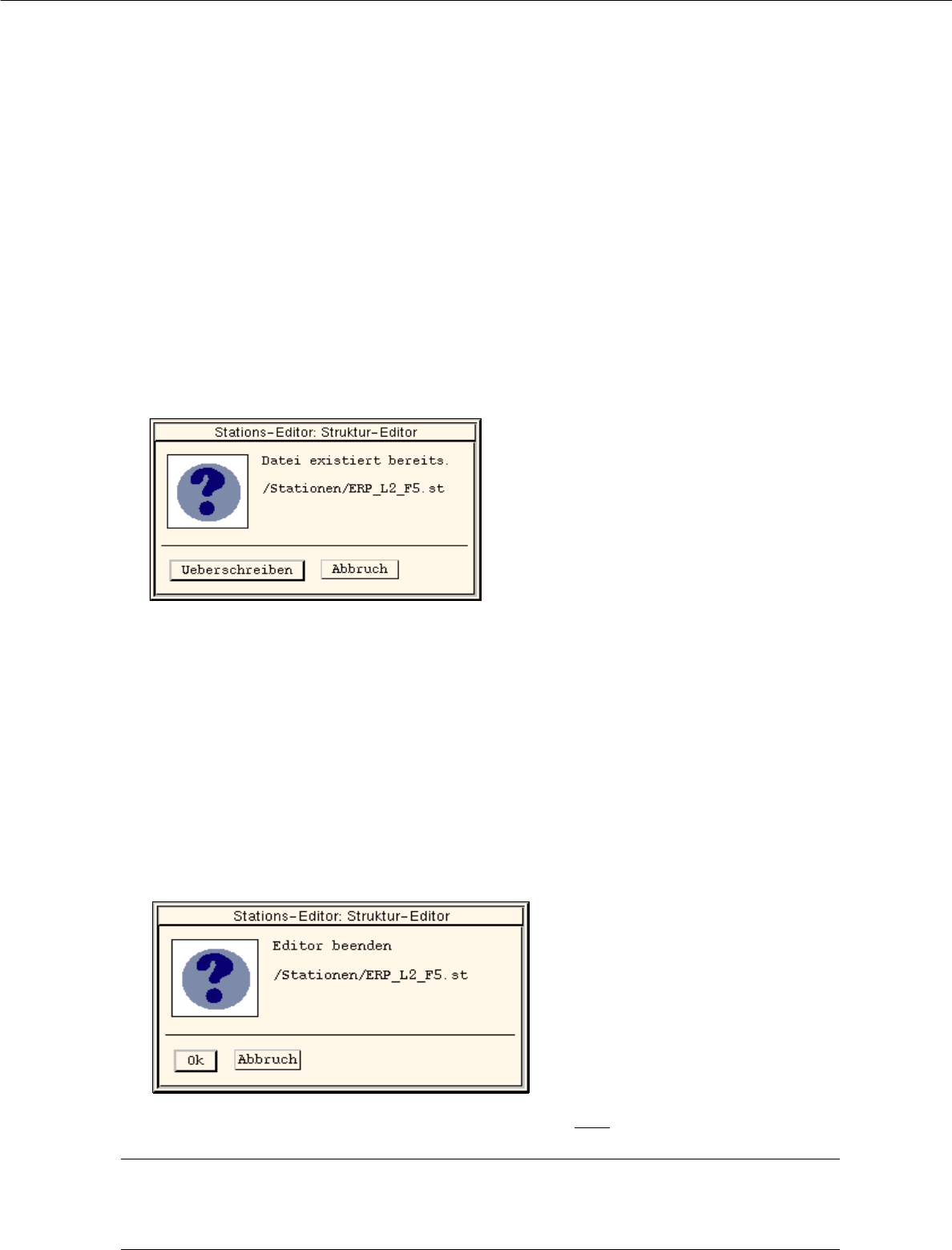

Es erscheint nachfolgende Dialogbox:
● Ueberschreiben anklicken.
Die aktuelle Konfiguration wird gesichert.
- Drucken der Stations-Konfigurationsdaten
Die aktuellen Daten der Station können auf einem angeschlossenen Drucker ausgegeben werden.
● Menüpunkt DATEI --> Drucken anwählen. Die Daten werden auf dem Drucker ausgegeben.
- Ende des Konfigurations(Struktur)-Editors
● Menüpunkt DATEI --> Ende anwählen.
Es wird eine Dialogbox mit folgendem Hinweis angezeigt:
● Beenden mit Ok bestätigen. Der Konfigurations-Editor wird ohne Sichern der Daten beendet.
HINWEIS

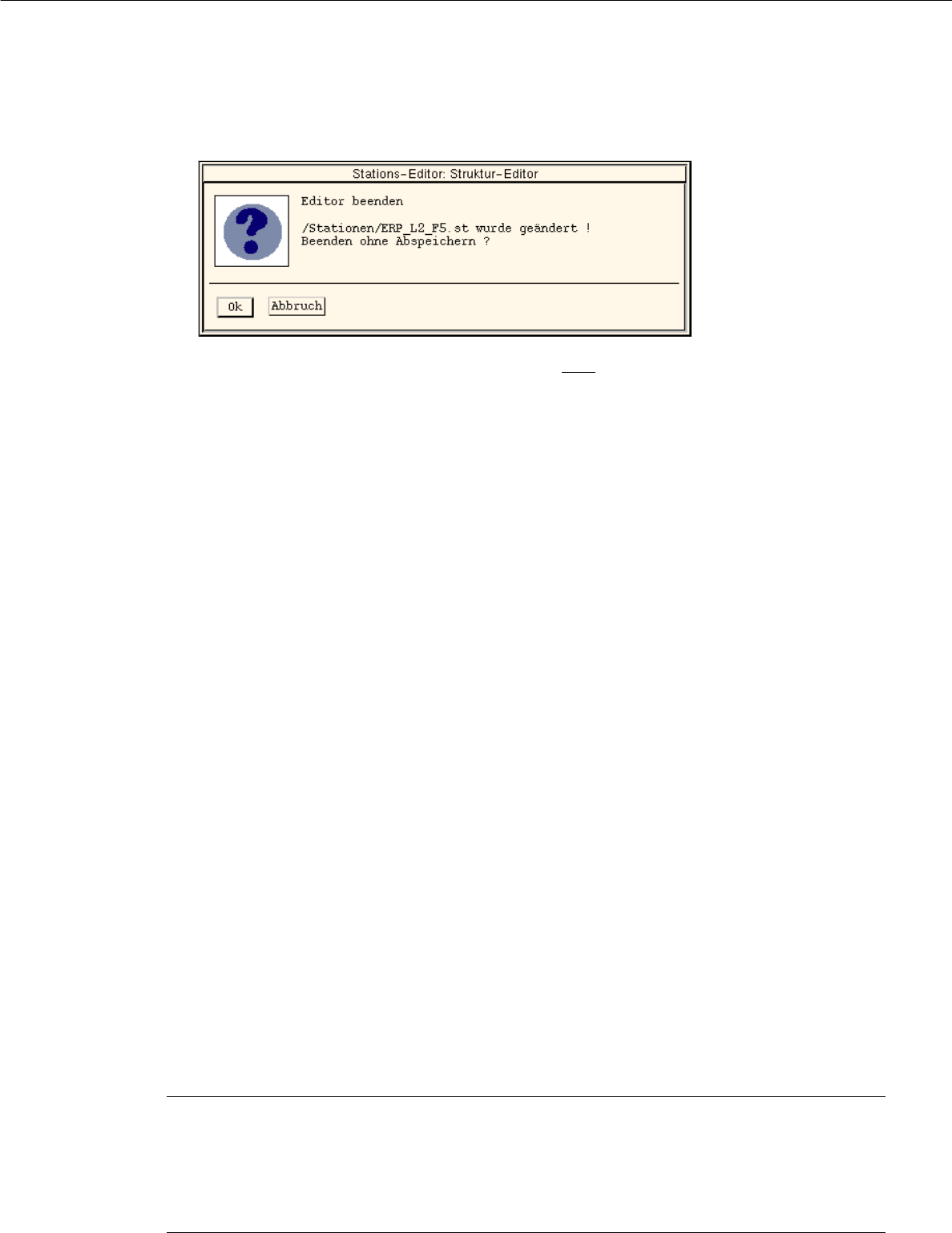

Wurden vorgenommene Änderungen noch nicht gesichert, wird darauf ebenfalls in der Dialogbox
hingewiesen (siehe nachfolgendes Beispiel).
Betriebsanleitung Linienrechner UNIX 12 Produktionsmittel / Stations- und Linienkonfiguration
Software-Version 501.xx Ausgabe 01/99 12.1 Konfigurations-Editor
12 - 9
.
● Beenden mit Ok bestätigen, wenn die Änderungen nicht gesichert werden sollen.
● Abbruch anklicken, wenn vor dem Beenden des Editors noch gesichert werden soll.
12.1.2.4 Menü DIENSTE
- Rüst(Förderbereichs)-Editor für Förderbereich der "Station" aufrufen.
● Falls ein Kommando im Kommandobereich aktiv ist, dieses Kommando durch Anklicken
deaktivieren.
● Förderbereich im Anzeigebereich (siehe Abb. 12.1.1) durch Mausklick selektieren.
● DIENSTE --> Förderbereichs-Editor... anwählen.
Das Fenster des Rüst(Förderbereichs)-Editors wird geöffnet (siehe Abb. 13.1.2).
- Förderbereichs-Editor für Förderbereich des "Waffle-Pack-Wechsler-Wagens" aufrufen
● Falls ein Kommando im Kommandobereich aktiv ist, dieses Kommando durch Anklicken
deaktivieren.
● WPW-Wg im Auswahlfeld "Maschinen-Typen" (siehe Abb. 12.1.1) anklicken.
Der Anzeigebereich schaltet auf die Struktur des WPW-Wagens um (siehe Abb. 12.1.2).
● Förderbereich im Anzeigebereich (siehe Abb. 12.1.2) durch Mausklick selektieren.
● DIENSTE --> Förderbereichs-Editor... anwählen.
Das Fenster des (Rüst)Förderbereichs-Editors "WPW-Wagen" wird geöffnet (siehe Abb. 13.1.4).
- Komponenten-Editor aufrufen
● Falls ein Kommando im Kommandobereich aktiv ist, dieses Kommando durch Anklicken deaktivieren.
● Komponente im Anzeigebereich (siehe Abb. 12.1.1) durch Mausklick selektieren.
● DIENSTE --> Komponenten-Editor... anwählen.
Das Fenster des Komponenten-Editors für die selektierte Komponente wird geöffnet (siehe z.B.
Abb. 12.1.4).
HINWEIS
Der Menüeintrag "Komponenten-Editor" kann nur ausgewählt werden, wenn vorher eine Komponente
selektiert wurde, für die ein Komponenten-Editor konzipiert ist.
Komponenten-Editoren sind für die Komponenten Station, Stationserweiterung, Kopf und Pipetten-
wechsler verfügbar.
