Betriebsanleitung Linienrechner UNIX 12 Produktionsmittel / Stations- und Linienkonfiguration Software-Version 50 1.xx Ausgabe 01/99 12.1 Konfigurations-Editor 12 - 17 Abb. 12.1.5 Komponenten-Editor "Station HS-180&…
12 Produktionsmittel / Stations- und Linienkonfiguration Betriebsanleitung Linienrechner UNIX
12.1 Konfigurations-Editor Software-Version 501.xx Ausgabe 01/99
12 - 16
- LP-Zentrierung -> MVS340 Auswahl des Bildverarbeitungssystem-Typs für die
LP-Zentrierung -> MVS LP-Zentrierung ("MVS" und "MVS340" für reine SIPLACE-
LP-Zentrierung -> M10000 Linien, "M10000" für SIPLACE-Linien mit HS-180)
- BE-Zentrierung -> MVS340 Auswahl des Bildverarbeitungssystem-Typs für die
BE-Zentrierung -> MVS BE-Zentrierung ("MVS" und "MVS340" für reine SIPLACE-
BE-Zentrierung -> M10000 Linien, "M10000" für SIPLACE-Linien mit HS-180)
- Whispering down the line Paßmarken, die als Inkpunkte definiert sind, werden nur an der
ersten Station gemessen. Das Meßergebnis wird an die
nachfolgenden Stationen übertragen.
("Whispering down the line" für den Maschinentyp HS-50 zur
Zeit nicht möglich)
- mit globalen Marken Paßmarken zur LP-Lageerkennung werden (einschließlich der
Paßmarken für Inkpunkte) nur an der ersten Station gemessen.
HINWEIS
Die Option "Whispering down the line" (WDTL) kann nur in neueren SIPLACE-Maschinengenerationen
wie 80S20 oder 80F
4
(und späteren Versionen, mit Ausnahme der HS-50) eingesetzt werden.
Sie dient zur Verringerung der Nebenzeiten (Meßzeiten) bei der Verarbeitung der Leiterplatten, da nur
an der ersten Station einer Linie die Lage aller Paßmarken ermittelt wird.
An den nachfolgenden Stationen werden nur noch zwei Paßmarken vermessen und die Lage der
sonst noch benötigten Paßmarken wird jeweils aus den von der Vorgängerstation übertragenen Meß-
ergebnissen berechnet.
Nur wenn der Button für "Whispering down the line" aktiviert ist, kann zusätzlich der Button
"mit globalen Marken" aktiviert werden.
Die Option "Whispering down the line" muß an allen Stationen gleich eingestellt sein.
Betriebsanleitung Linienrechner UNIX 12 Produktionsmittel / Stations- und Linienkonfiguration
Software-Version 501.xx Ausgabe 01/99 12.1 Konfigurations-Editor
12 - 17

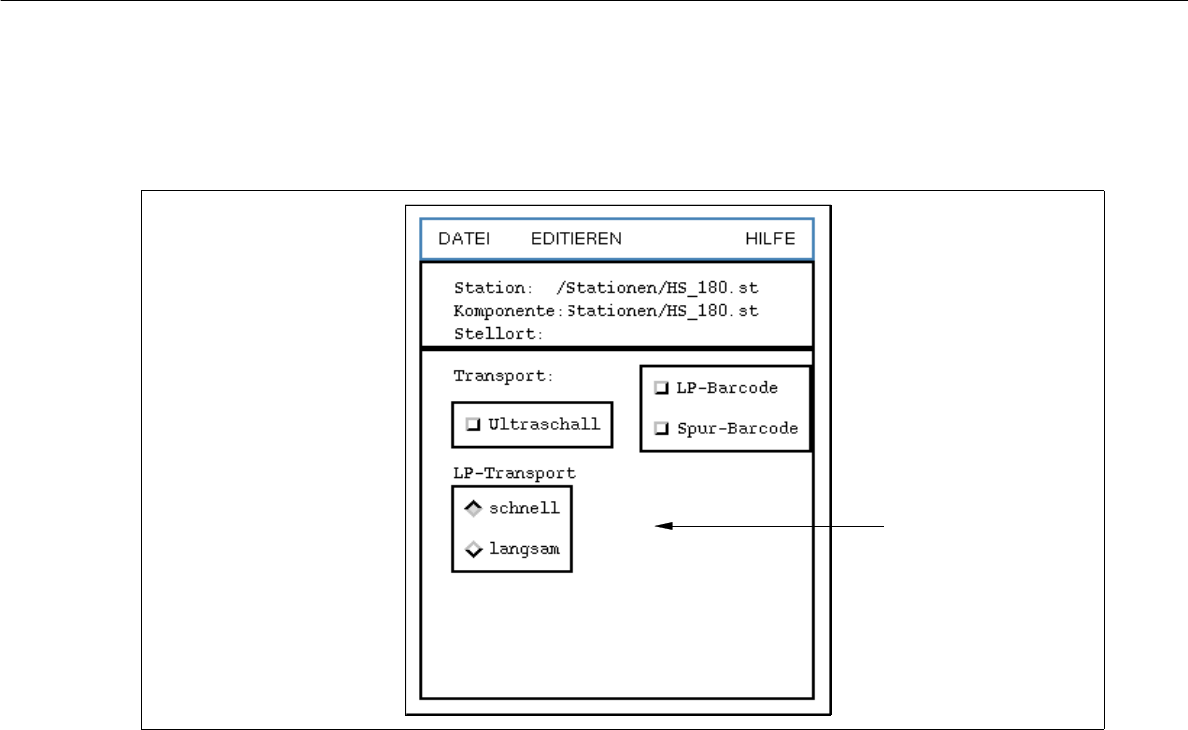

Abb. 12.1.5 Komponenten-Editor "Station HS-180"
EINSTELLMÖGLICHKEITEN für die Komponente "Station HS-180" (Grundmaschine)
- Transport -> Ultraschall LP-Verfolgung mit/ohne Ultraschall
- Transport -> LP-Barcode Leiterplattenerkennung mit/ohne Barcode
- Transport -> Spur-Barcode BE-Typ-Erkennung für spurbezogenes Nachfüllen
mit/ohne Barcode
- LP-Transport -> schnell Einstellung des LP-Transports schnell oder langsam
LP-Transport -> langsam
Einstellbereich
12 Produktionsmittel / Stations- und Linienkonfiguration Betriebsanleitung Linienrechner UNIX
12.1 Konfigurations-Editor Software-Version 501.xx Ausgabe 01/99
12 - 18
12.1.3.4 Hauptfenster Komponenten-Editor "Kopf"

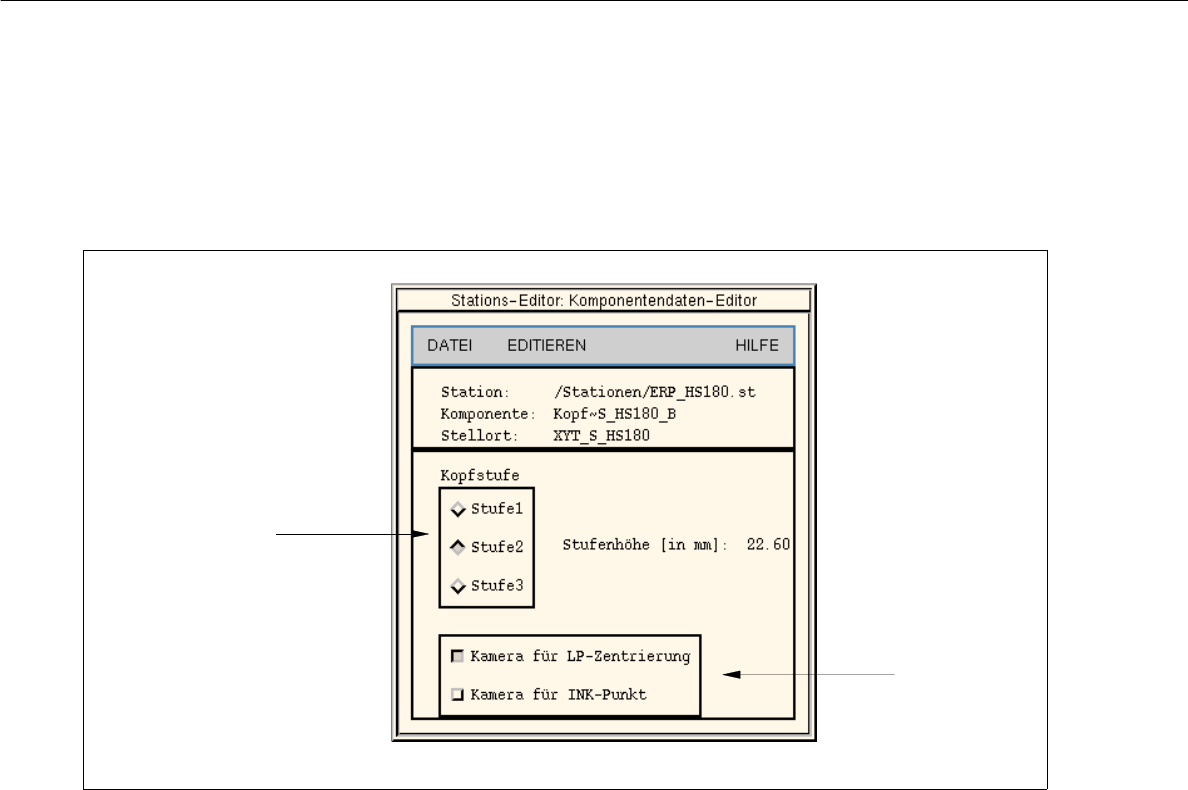

Abb. 12.1.6 Komponenten-Editor "Kopf" (Stellort "Portal HS-180)
EINSTELLMÖGLICHKEITEN für die Komponente "Kopf"
- Kamera für LP-Zentrierung LP-Zentrierung mit/ohne Kamera
- Kamera für Ink-Punkt Ink-Punkt-Erkennung mit/ohne Kamera
- Kopfstufe Auswahl der Kopfmontageposition in 3 Stufen
(bei SIPLACE-Kopf nicht wählbar) (14.60, 22.60 und 30.60 mm)
für den jeweiligen Kopf-Typ (z.B Stufe 3 für den 30mm-Kopf)
Einstellbereich
Einstellungen für
"Kopfstufe"
(wird bei Auswahl
"SIPLACE-Kopf" nicht
angezeigt)
