12 Produktionsmittel / Stations- und Linienkonfiguration Betriebsanleitung Linienrechner UNIX 12.1 Konfigurations-Editor Softw are-Version 50 1.xx Ausgabe 01/9 9 12 - 18 12.1.3.4 Hauptfenster Komponenten-Editor "Kop…
Betriebsanleitung Linienrechner UNIX 12 Produktionsmittel / Stations- und Linienkonfiguration
Software-Version 501.xx Ausgabe 01/99 12.1 Konfigurations-Editor
12 - 17
Abb. 12.1.5 Komponenten-Editor "Station HS-180"
EINSTELLMÖGLICHKEITEN für die Komponente "Station HS-180" (Grundmaschine)
- Transport -> Ultraschall LP-Verfolgung mit/ohne Ultraschall
- Transport -> LP-Barcode Leiterplattenerkennung mit/ohne Barcode
- Transport -> Spur-Barcode BE-Typ-Erkennung für spurbezogenes Nachfüllen
mit/ohne Barcode
- LP-Transport -> schnell Einstellung des LP-Transports schnell oder langsam
LP-Transport -> langsam
Einstellbereich
12 Produktionsmittel / Stations- und Linienkonfiguration Betriebsanleitung Linienrechner UNIX
12.1 Konfigurations-Editor Software-Version 501.xx Ausgabe 01/99
12 - 18
12.1.3.4 Hauptfenster Komponenten-Editor "Kopf"
Abb. 12.1.6 Komponenten-Editor "Kopf" (Stellort "Portal HS-180)
EINSTELLMÖGLICHKEITEN für die Komponente "Kopf"
- Kamera für LP-Zentrierung LP-Zentrierung mit/ohne Kamera
- Kamera für Ink-Punkt Ink-Punkt-Erkennung mit/ohne Kamera
- Kopfstufe Auswahl der Kopfmontageposition in 3 Stufen
(bei SIPLACE-Kopf nicht wählbar) (14.60, 22.60 und 30.60 mm)
für den jeweiligen Kopf-Typ (z.B Stufe 3 für den 30mm-Kopf)
Einstellbereich
Einstellungen für
"Kopfstufe"
(wird bei Auswahl
"SIPLACE-Kopf" nicht
angezeigt)
Betriebsanleitung Linienrechner UNIX 12 Produktionsmittel / Stations- und Linienkonfiguration
Software-Version 501.xx Ausgabe 01/99 12.1 Konfigurations-Editor
12 - 19
12.1.3.5 Hauptfenster Komponenten-Editor "Pipetten-Wechsler"

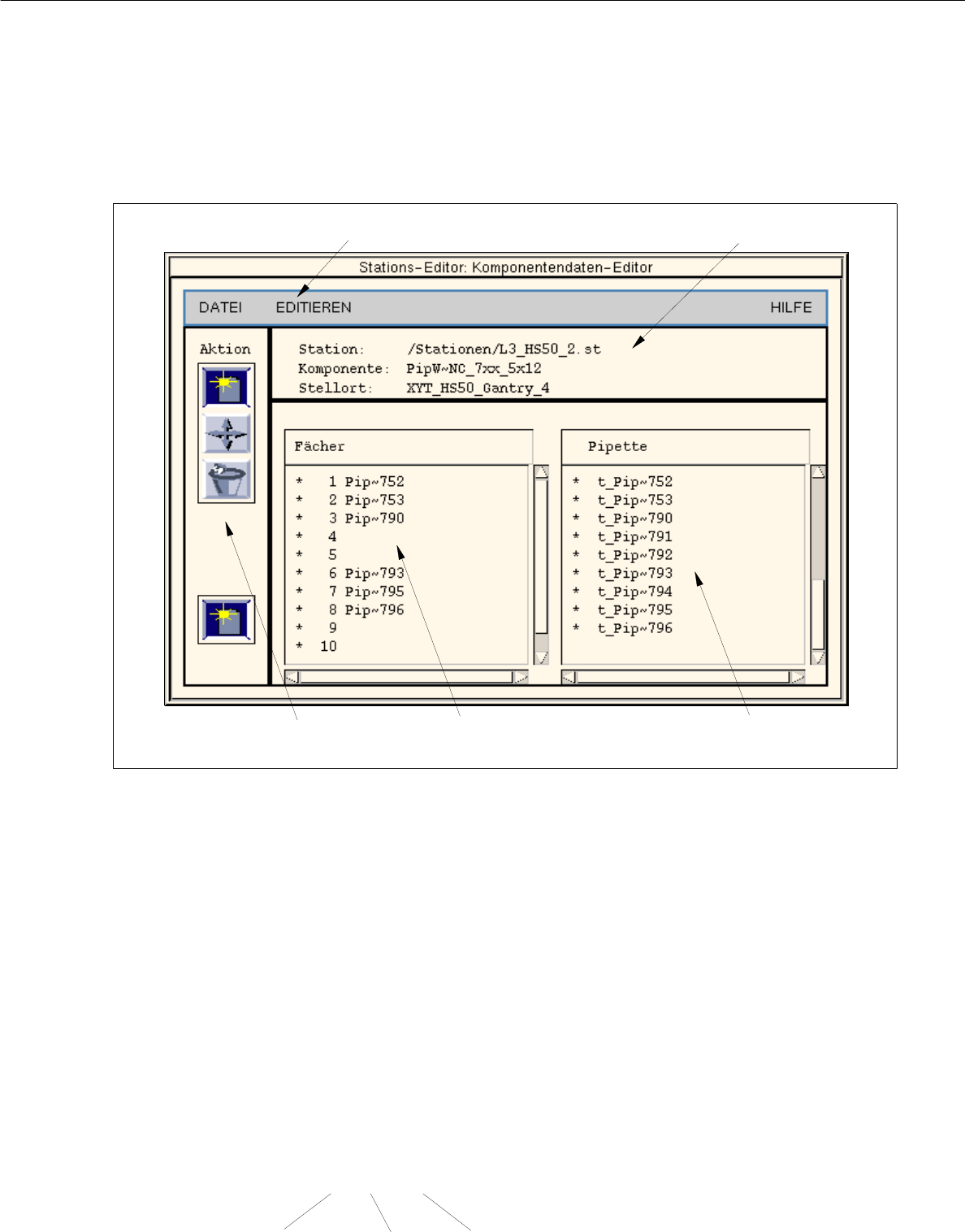

Abb. 12.1.7 Komponenten-Editor "Pipetten-Wechsler" (Beispiel HS-50)
Auswahlfelder
Die Auswahlfelder sind im Hauptfenster des Komponenten-Editors (siehe Abb. 12.1.7) unter dem
Identifikationsfeld angeordnet.
- Fächer
Alle Fächer des Wechslers wurden vom Werk mit Nummern gekennzeichnet. Diese Nummern
werden im Auswahlfeld angezeigt. Je nach Pipetten-Wechsler-Typ ist eine unterschiedliche Anzahl
von Fächern verfügbar.
- Pipetten
In diesem Auswahlfeld werden alle vom Werk definierten Pipetten aufgelistet.
Ein Eintrag im Auswahlfeld enthält folgende Informationen:
Beispiel: t_Pip~ 752
Auswahlfeld "Fächer"
Kommandobereich
Menüzeile
Identifikations-Feld
Auswahlfeld "Pipetten"
Default-Pipette
Pipette Typ-Nr.
