13 Produktionsmittel / Rüstung Betriebsanleitung Linienrechner UNIX 13.1 Rüst-Editor (Förderbereichs- und WPW-Editor) Software-Version 50 1.xx Ausgabe 01/9 9 13 - 6 Abb. 13.1.3 Starten des WPW-Editors ● Den Waffle- Pack-…
Betriebsanleitung Linienrechner UNIX 13 Produktionsmittel / Rüstung
Software-Version 501.xx Ausgabe 01/99 13.1 Rüst-Editor (Förderbereichs- und WPW-Editor)
13 - 5
Anzeigebereich
Im Anzeigebereich ist ein Förderbereich einer Station mit den einzelnen Spuren symbolisch dargestellt (siehe
Abb. 13.1.2).
Wenn für den dargestellten Förderbereich bereits Förderer oder Flächenmagazine definiert sind, werden diese
beim Öffnen des Förderbereichs-Editors auf ihrer Spur dargestellt.
Die Spuren sind in grau-weiß dargestellt. Die schwarzen Punkte symbolisieren die Kalotten des Förderbereichs.
Am rechten Rand des Förderbereichs steht die Spurnummer.
Die Förderer sind grau dargestellt mit blauen Konturen. Die Fächer sind als Kästchen dargestellt.
Sind bereits Bauelemente definiert, wird der Name der Bauelemente am rechten Rand angezeigt.
Am oberen und unteren Rand des Förderbereichs sind jeweils sechs Spuren grün markiert; sie liegen außerhalb
des normalen Förderbereichs. Dieser Bereich kann ausschließlich bei einer HS180 belegt werden, und zwar
nur mit der Bauelementekamera.
Filterfeld "BE-Filter"
Im Filterfeld "BE-Filter" kann die Liste der Bauelemente im Auswahlfeld "Bauelemente" eingeschränkt werden.
Dies kann bei der Suche nach einem bestimmten Bauelement hilfreich sein. Dazu wird eine Zeichenfolge
eingegeben und anschließend die Eingabetaste gedrückt. Das Zeichen "*" dient dabei als Platzhalter für
beliebige andere Zeichen.
Beispiele: *6
Nur Bauelemente mit dem letzten Zeichen
6
werden angezeigt.
13*
Nur Bauelemente mit den ersten Zeichen
13
werden angezeigt.
*
Alle Bauelemente werden angezeigt.
Wurde ein Filter eingegeben, der die Auswahl zu sehr einschränkt, kann das Ergebnis auch eine leere Liste
sein. Dem eingegebenen Filter müssen dann Zeichen hinzugefügt werden.
Auswahlfeld "Bauelemente"
Im Auswahlfeld "Bauelemente" sind alle definierten Bauelemente aufgelistet. Durch Verschieben des Rollbal-
kens können die Bauelemente angezeigt werden, die weiter unten in der Liste stehen. Mit Hilfe des BE-Filters
kann die Anzeige auf bestimmte Bauelemente beschränkt werden.
Wenn die Bauelemente-Bibliothek im Datenmanager bei geöffnetem Rüst-Editor verändert wurde, werden
diese Änderungen nicht automatisch in dem geöffneten Rüst-Editor übernommen. Erst wenn der Editor
geschlossen und neu gestartet wird, werden die Änderungen übernommen.
13.1.2 WPW-Editor
Der WPW-Editor dient zur Erstellung von Rüstungen für einen Waffle-Pack-Wechsler.
13.1.2.1 WPW-Editor starten
Der WPW-Editor wird vom Desktop aus durch Anklicken eines Waffle-Pack-Wechslers geöffnet (siehe Abb. 13.1.3).
13 Produktionsmittel / Rüstung Betriebsanleitung Linienrechner UNIX
13.1 Rüst-Editor (Förderbereichs- und WPW-Editor) Software-Version 501.xx Ausgabe 01/99
13 - 6

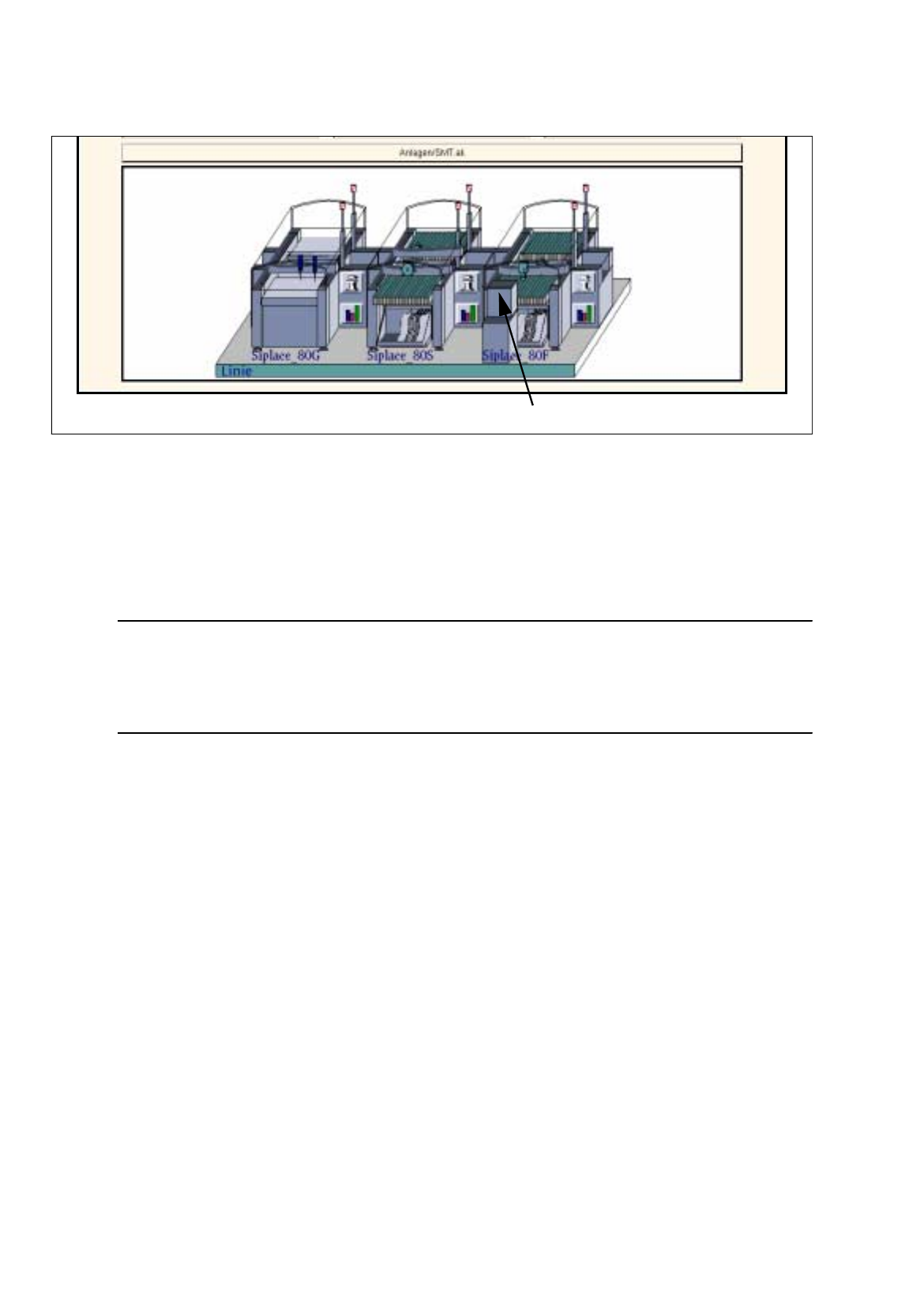

Abb. 13.1.3 Starten des WPW-Editors
●
Den Waffle-Pack-Wechsler anklicken.
Die FSB mit der Dateiauswahl "Rüstungsauswahl" wird geöffnet.
●
Eine Rüstung aus der Liste selektieren oder einen Namen (xx.ar) eingeben, OK anklicken.
Der WPW-Editor wird geöffnet.
HINWEIS
Der WPW-Editor wird für den angewählten Waffle-Pack-Wechsler geöffnet. Um die Rüstung eines
anderen Waffle-Pack-Wechslers in der Linie zu bearbeiten, muß für diesen ebenfalls der WPW-
Editor geöffnet werden.
13.1.2.2 Hauptfenster WPW-Editor
Der WPW-Editor wird für den Waffle-Pack-Wechsler geöffnet, der beim Starten angeklickt wurde. Beim Öffnen
wird immer die erste Ebene angezeigt.
Sind bereits Flächenmagazine definiert, werden diese bei den einzelnen Ebenen im Anzeigebereich "Ebenen" an-
gezeigt. Durch Anklicken der einzelnen Ebenen werden sie im Anzeigebereich "WPW" angezeigt (siehe Abb.
13.1.4).
Waffle-Pack-Wechsler
Betriebsanleitung Linienrechner UNIX 13 Produktionsmittel / Rüstung
Software-Version 501.xx Ausgabe 01/99 13.1 Rüst-Editor (Förderbereichs- und WPW-Editor)
13 - 7

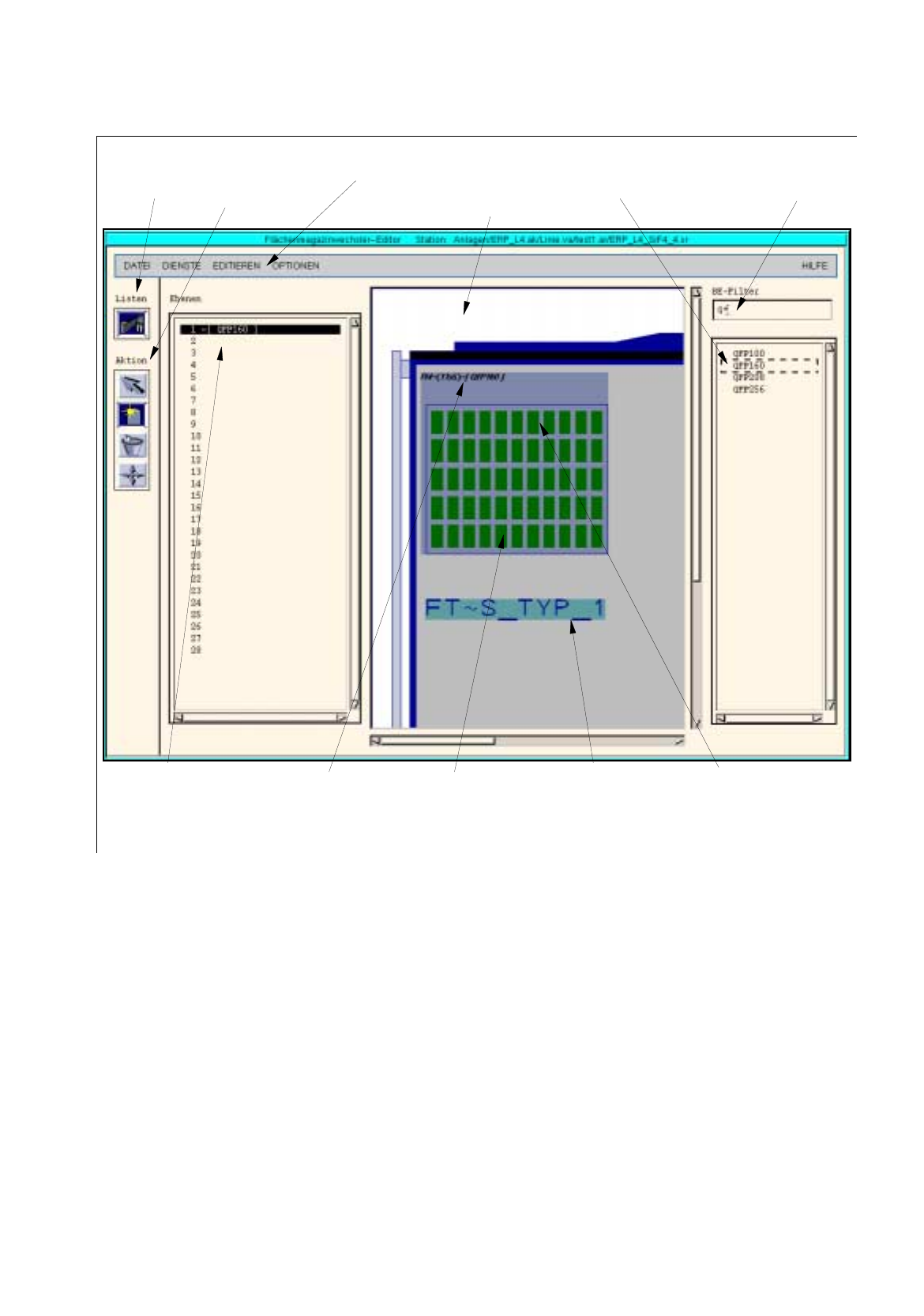

Abb. 13.1.4 Hauptfenster WPW-Editor
Das Hauptfenster des WPW-Editors ist in folgende Bereiche gegliedert:
-
Menüzeile
-
Kommandobereich "Listen"
-
Kommandobereich "Aktion"
-
Anzeigebereich "Ebenen"
-
Anzeigebereich "WPW"
-
Filterfeld "BE-Filter"
-
Auswahlfeld "Bauelemente"
Auswahlfeld
"Bauelemente"
Filterfeld
"BE-Filter"
MenüzeileKommando-
bereich "Listen"
Kommando-
bereich
"Aktion"
Anzei
g
ebereich
"Ebenen"
Fach des
Flächenma
g
azins
Flächen-
ma
g
azinträ
g
er
Flächenma
g
azin
Anzei
g
e-
bereich
(
Ebene 1
)
An
g
abe von Teilun
g
(
hier: 11x5
)
und
Bauelement
(
hier: QFP160
)
