13.1.2.3 WPW-Editor für die Virtuelle Ebene der HS180 starten
Die Virtuelle Ebene bei einer HS180 liegt über dem linken Förderbereich. Auf dieser Ebene können Flächen-
magazine auf einen Flächenmagazinträger gestellt werden.
Der WPW-Editor für die Virtuelle Ebene wird vom Desktop aus geöffnet (siehe Abb. 13.1.5).
Abb. 13.1.5 Starten des WPW-Editors für die Virtuelle Ebene
●
Die Virtuelle Ebene anklicken.
Die FSB mit der Dateiauswahl "Rüstungsauswahl" wird geöffnet.
●
Eine Rüstung aus der Liste selektieren oder einen Namen (xx.ar) eingeben, OK anklicken.
Der WPW-Editor wird geöffnet.
Der WPW-Editor für die Virtuelle Ebene verfügt nur über eine Ebene. Es können nur für diese Ebene 1
Flächenmagazine definiert werden (siehe Abb. 13.1.6).
virtuelle Ebene
Betriebsanleitung Linienrechner UNIX 13 Produktionsmittel / Rüstung
Software-Version 501.xx Ausgabe 01/99 13.1 Rüst-Editor (Förderbereichs- und WPW-Editor)
13 - 11
Abb. 13.1.6 Hauptfenster des WPW-Editors für die Virtuelle Ebene
Der Aufbau und die Bedienung des WPW-Editors für die Virtuelle Ebene und den Waffle-Pack-Wechsler sind
identisch und sind ausführlich in Abschn. 13.1.2.2 beschrieben.
Wenn eine Virtuelle Ebene vorhanden ist, wird sie beim Öffnen des Förderbereichs-Editors angezeigt. Die
darauf definierten Flächenmagazine werden jedoch nicht dargestellt (siehe Abb. 13.1.7).
Es können jedoch keine Flächenmagazine zugeordnet werden. Eine Zuordnung kann nur im WPW-Editor
vorgenommen werden.
Flächenma
g
azinträ
g
er Flächenma
g
azinAnzei
g
ebereich "Ebenen"
(
nur eine Ebene
)
An
g
abe von Teilun
g
(
hier:24x2
)
und
Bauelement
(
hier: TSOP24
)
13 Produktionsmittel / Rüstung Betriebsanleitung Linienrechner UNIX
13.1 Rüst-Editor (Förderbereichs- und WPW-Editor) Software-Version 501.xx Ausgabe 01/99
13 - 12

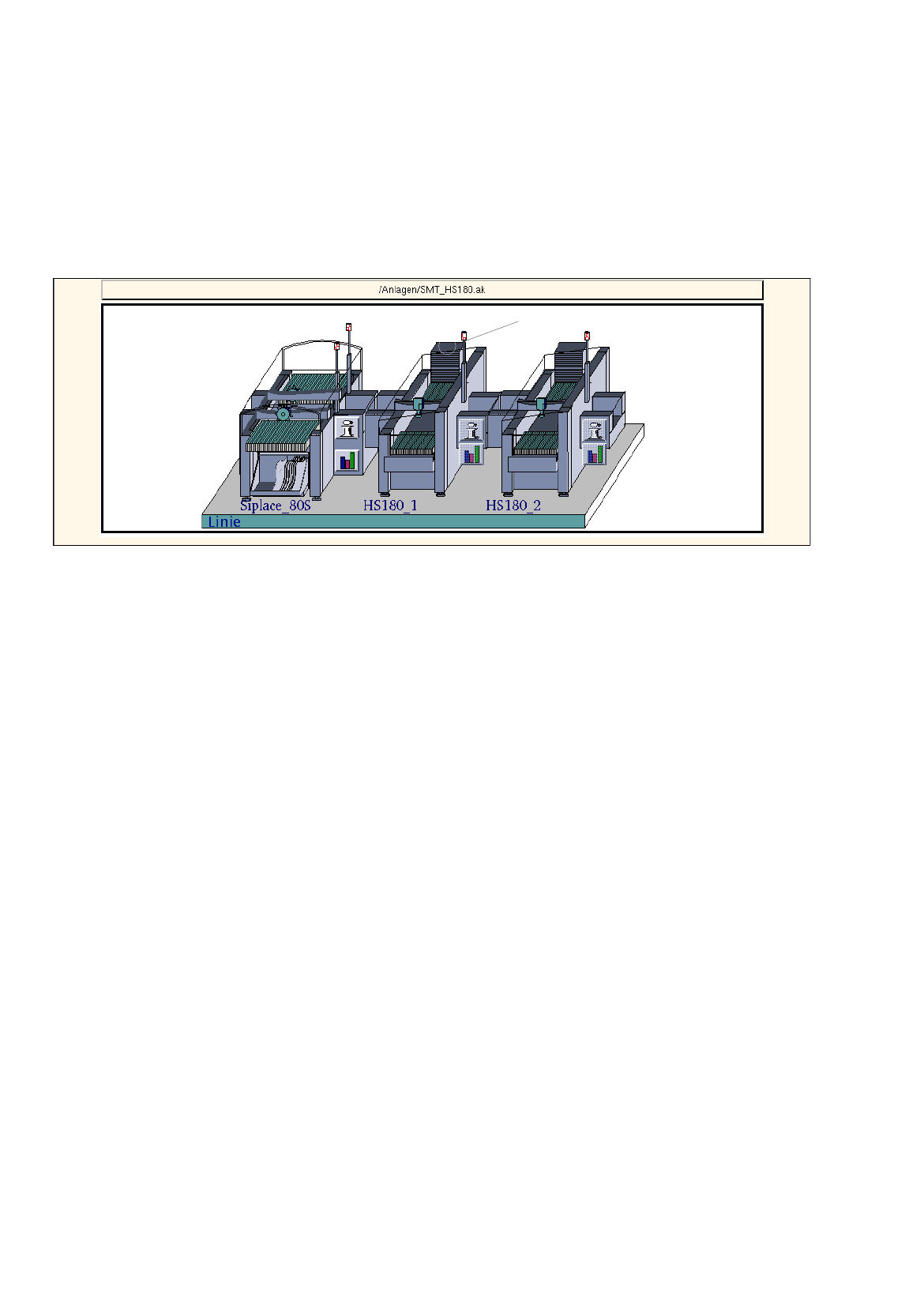

Abb. 13.1.7 Virtuelle Ebene im Förderbereichs-Editor
