Betriebsanleitung Linienrechner UNIX 13 Produktionsmittel / Rüstung
Software-Version 501.xx Ausgabe 01/99 13.1 Rüst-Editor (Förderbereichs- und WPW-Editor)
13 - 11
Abb. 13.1.6 Hauptfenster des WPW-Editors für die Virtuelle Ebene
Der Aufbau und die Bedienung des WPW-Editors für die Virtuelle Ebene und den Waffle-Pack-Wechsler sind
identisch und sind ausführlich in Abschn. 13.1.2.2 beschrieben.
Wenn eine Virtuelle Ebene vorhanden ist, wird sie beim Öffnen des Förderbereichs-Editors angezeigt. Die
darauf definierten Flächenmagazine werden jedoch nicht dargestellt (siehe Abb. 13.1.7).
Es können jedoch keine Flächenmagazine zugeordnet werden. Eine Zuordnung kann nur im WPW-Editor
vorgenommen werden.
Flächenma
g
azinträ
g
er Flächenma
g
azinAnzei
g
ebereich "Ebenen"
(
nur eine Ebene
)
An
g
abe von Teilun
g
(
hier:24x2
)
und
Bauelement
(
hier: TSOP24
)
13 Produktionsmittel / Rüstung Betriebsanleitung Linienrechner UNIX
13.1 Rüst-Editor (Förderbereichs- und WPW-Editor) Software-Version 501.xx Ausgabe 01/99
13 - 12

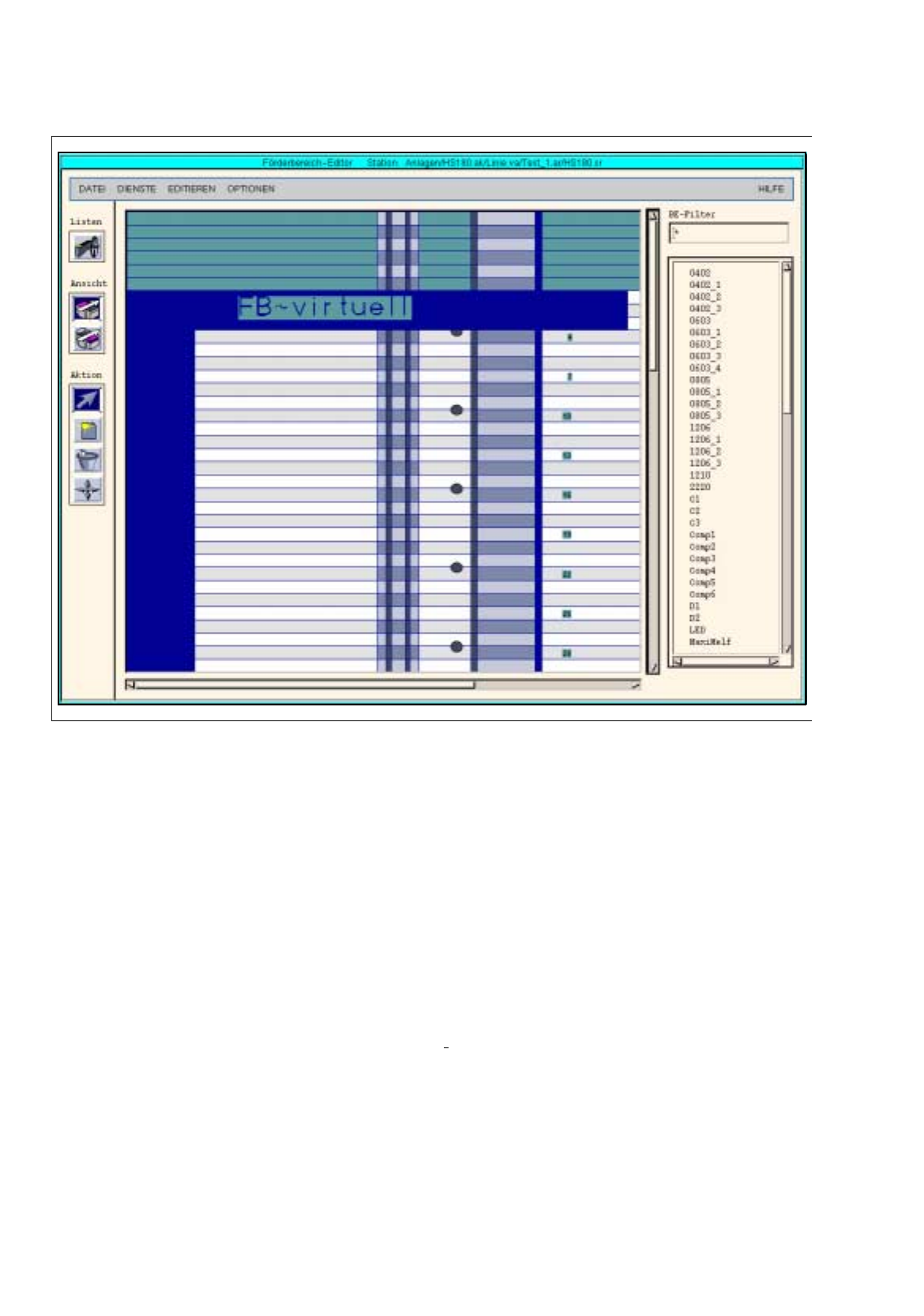

Abb. 13.1.7 Virtuelle Ebene im Förderbereichs-Editor
13.1.3 Menü DIENSTE
Das Menü DIENSTE in der Menüzeile beider Editoren enthält folgende Optionen:
-
Förderer-Liste (siehe Abschn. 13.1.3.1)
-
Optionen-Liste (siehe Abschn. 13.1.3.2)
-
Verpackungsbox (siehe Abschn. 13.1.3.3)
-
Pipettenwechsler (siehe Abschn. 13.1.3.6)
-
Pipettenkonfig. RV-Kopf (siehe Abschn. 13.1.3.7)
Betriebsanleitung Linienrechner UNIX 13 Produktionsmittel / Rüstung
Software-Version 501.xx Ausgabe 01/99 13.1 Rüst-Editor (Förderbereichs- und WPW-Editor)
13 - 13
13.1.3.1 Förderer-Liste
In der Förderer-Liste sind alle Werkstypen von Förderern, Modulen, Flächenmagazinen und Flächenmagazin-
trägern enthalten. Sie können einzeln ausgewählt und den Spuren bzw. Ebenen im Anzeigebereich der Haupt-
fenster zugeordnet werden.
Durch Anklicken der Option "Förderer-Liste" im Menü DIENSTE wird das Fenster "Fördererliste" geöffnet (siehe
Abb. 13.1.8). Die Förderer-Liste kann außerdem durch Anklicken der Ikone "Förderer-Liste" im Kommandobe-
reich geöffnet werden.
Abb. 13.1.8 Förderer-Liste
Das Fenster "Förderer-Liste" ist in folgende Bereiche gegliedert:
-
Menüzeile
-
Kommandobereich "Förderer/Flächenmagazine/Module/FM-Träger"
-
Anzeigefeld "Förderer-Liste"
Menüzeile
Die Menüzeile enthält die Menüs "DATEI" und "HILFE".
HINWEIS
Die Menüs "DATEI" und "HILFE" sind in der Funktion und Bedienung ähnlich wie in anderen Anwendungs-
programmen des Linienrechners und sind umfassend in Kap. 2 "Allgemeine Programmbedienung"
beschrieben.
Kommandobereich "Förderer/Flächenmagazine/Module/FM-Träger"
In diesem Kommandobereich sind die Ikonen für die Förderer, Flächenmagazine, Module und Flächenmagazin-
träger dargestellt. Durch Anklicken der Ikonen werden die entsprechenden Listen geöffnet und im Anzeigebe-
reich "Förderer-Liste" angezeigt.
"Förderer-
Anzei
g
efeld
Kommandobereich
ma
g
azine/Module/
FM-Trä
g
er"
"Förderer/Flächen-
Liste"
