13.1.3.1 Förderer-Liste
In der Förderer-Liste sind alle Werkstypen von Förderern, Modulen, Flächenmagazinen und Flächenmagazin-
trägern enthalten. Sie können einzeln ausgewählt und den Spuren bzw. Ebenen im Anzeigebereich der Haupt-
fenster zugeordnet werden.
Durch Anklicken der Option "Förderer-Liste" im Menü DIENSTE wird das Fenster "Fördererliste" geöffnet (siehe
Abb. 13.1.8). Die Förderer-Liste kann außerdem durch Anklicken der Ikone "Förderer-Liste" im Kommandobe-
reich geöffnet werden.
Abb. 13.1.8 Förderer-Liste
Das Fenster "Förderer-Liste" ist in folgende Bereiche gegliedert:
-
Menüzeile
-
Kommandobereich "Förderer/Flächenmagazine/Module/FM-Träger"
-
Anzeigefeld "Förderer-Liste"
Menüzeile
Die Menüzeile enthält die Menüs "DATEI" und "HILFE".
HINWEIS
Die Menüs "DATEI" und "HILFE" sind in der Funktion und Bedienung ähnlich wie in anderen Anwendungs-
programmen des Linienrechners und sind umfassend in Kap. 2 "Allgemeine Programmbedienung"
beschrieben.
Kommandobereich "Förderer/Flächenmagazine/Module/FM-Träger"
In diesem Kommandobereich sind die Ikonen für die Förderer, Flächenmagazine, Module und Flächenmagazin-
träger dargestellt. Durch Anklicken der Ikonen werden die entsprechenden Listen geöffnet und im Anzeigebe-
reich "Förderer-Liste" angezeigt.
"Förderer-
Anzei
g
efeld
Kommandobereich
ma
g
azine/Module/
FM-Trä
g
er"
"Förderer/Flächen-
Liste"
13 Produktionsmittel / Rüstung Betriebsanleitung Linienrechner UNIX
13.1 Rüst-Editor (Förderbereichs- und WPW-Editor) Software-Version 501.xx Ausgabe 01/99
13 - 14
-
Förderer
Durch Anklicken der Ikone "Förderer" wird im Auswahlfeld "Förderer-Liste" eine Liste aller Förderer
mit ihrer Bezeichnung dargestellt.
Durch Verschieben des rechten Rollbalkens nach unten können auch die im Fenster nicht sichtbaren
Förderer dargestellt werden.
Beispiel für die Bezeichnung der Förderer:
FD~S_G_8_EL FD
: Förderer
S_G_8_EL
: Typbezeichnung (8mm-Gurtförderer elektrisch)
-
Flächenmagazin
Durch Anklicken der Ikone "Flächenmagazin" werden im Auswahlfeld ein oder mehrere vordefinierte
Flächenmagazine mit ihrer Bezeichnung dargestellt.
Die Anzahl der Fächer und die Offset-Werte für die Flächenmagazine des Kunden müssen im Verpak-
kungseditor angepaßt werden (siehe dazu Abschn. 13.1.3.3).
Beispiel für die Bezeichnung der Flächenmagazine:
FM~(5x4)~[ QFP ] FM
: Flächenmagazin
(5x4)
: Teilung: Fächer in X und Y
[ QFP ]
: Bauelement QFP auf Flächenmagazin
-
Modul
Durch Anklicken der Ikone "Modul" wird im Auswahlfeld eine Liste aller Module mit ihrer Bezeichnung
dargestellt.
Beispiel für die Bezeichnung der Module:
MD~S_L_45_95 MD
: Modul
S_L_45_95
: Typbezeichnung
Betriebsanleitung Linienrechner UNIX 13 Produktionsmittel / Rüstung
Software-Version 501.xx Ausgabe 01/99 13.1 Rüst-Editor (Förderbereichs- und WPW-Editor)
13 - 15
-
Flächenmagazinträger
Durch Anklicken der Ikone "Flächenmagazinträger" wird im Auswahlfeld eine Liste aller Flächenmaga-
zinträger und manueller Trays mit ihrer Bezeichnung dargestellt.
Beispiel für die Bezeichnung der Flächenmagazinträger:
FT~S_M_FB_51 FT
: Flächenmagazinträger
S_M_FB_51
: Typbezeichnung
Anzeigefeld "Förderer-Liste"
Im Anzeigefeld werden die Listen der Förderer, Flächenmagazine, Module oder Flächenmagazinträger darge-
stellt, die mit den entsprechenden Ikonen angewählt wurden.
Die Komponenten der Förderer-Liste sind mit den wichtigsten Merkmalen und ihrer Bezeichnung dargestellt.
Die Komponenten sind in grau dargestellt, die Fächer der Förderer und Flächenmagazine sind dunkelblau
markiert.
Durch Verschieben des unteren Rollbalkens können die Vorderseiten der Förderer und Module angezeigt
werden.
13.1.3.2 Optionen-Liste
Durch Anklicken der Option "Optionen-Liste" im Menü DIENSTE wird die Optionen-Liste geöffnet
(siehe Abb. 13.1.9).
Die Optionen-Liste enthält die Optionen, die für eine Linie definiert werden können, dies sind Koplanaritäts-
modul, Pipettenwechsler, Bauelementezentrierung und BE-Entsorgungsband. Diese Optionen werden in der
Stationskonfiguration den Förderbereichen zugeordnet. Sie können im Förderbereichs-Editor nicht zugeordnet
werden, mit Ausnahme des BE-Entsorgungsbandes für SIPLACE 80S-20/S-23/F4/F5-Bestückstationen.
.

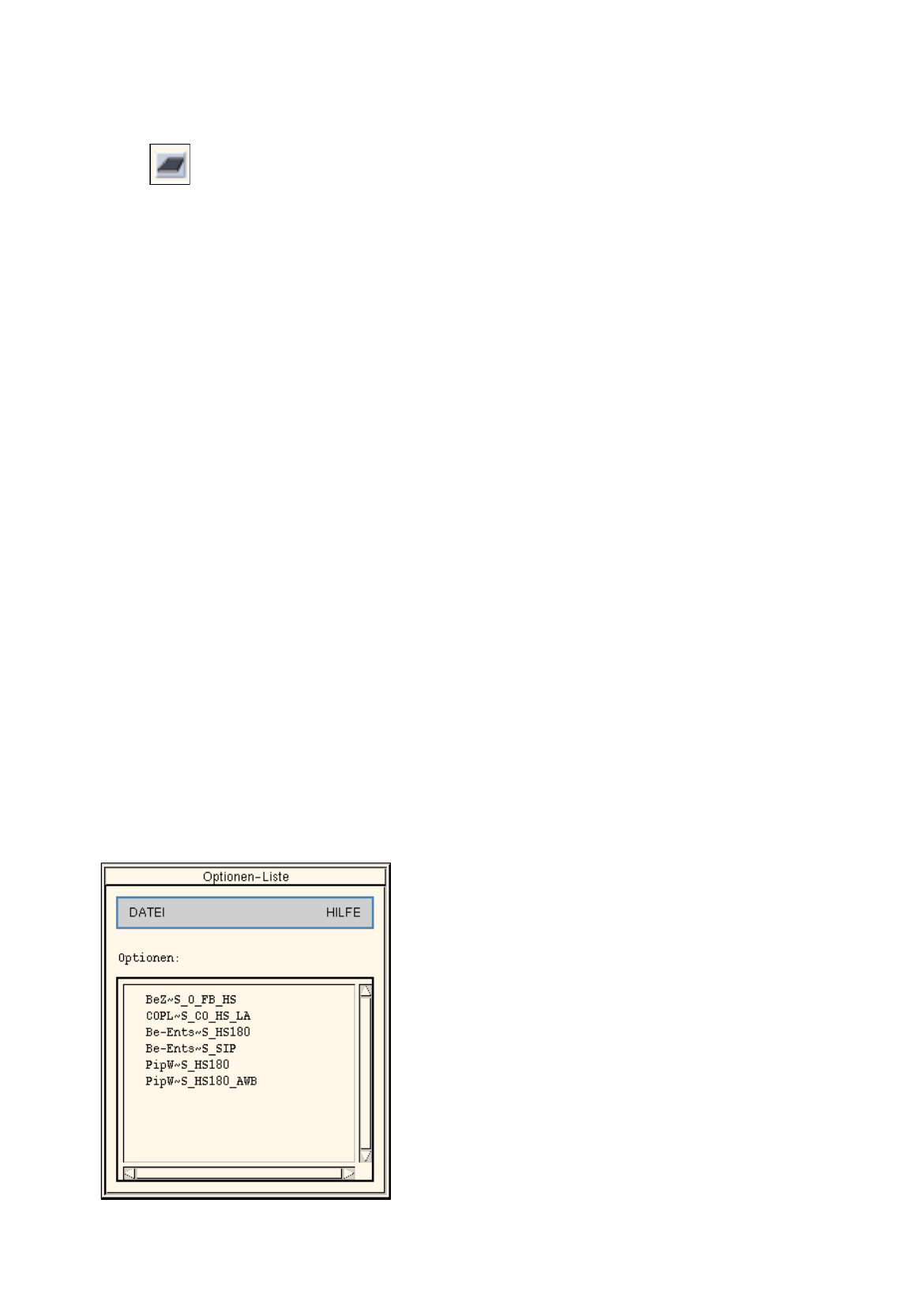

Abb. 13.1.9 Optionen-Liste
