Betriebsanleitung Linienrechner UNIX 13 Produktionsmittel / Rüstung Software-Version 50 1.xx Ausgabe 01/99 13.1 Rüst-Editor (Förderbereichs- u nd WPW-Editor) 13 - 25 - Diagonale X [mm] Offset von der Mi tte des er sten F…
13 Produktionsmittel / Rüstung Betriebsanleitung Linienrechner UNIX
13.1 Rüst-Editor (Förderbereichs- und WPW-Editor) Software-Version 501.xx Ausgabe 01/99
13 - 24
-
Z [mm]
Abholhöhe: Offset in Z-Richtung von der Auflagefläche des Flächenmagazins im Flächenmagazin-
träger zur Bodenfläche des Flächenmagazinfachs (Vorgabewert: 0.000). Siehe Abb. 13.1.16.

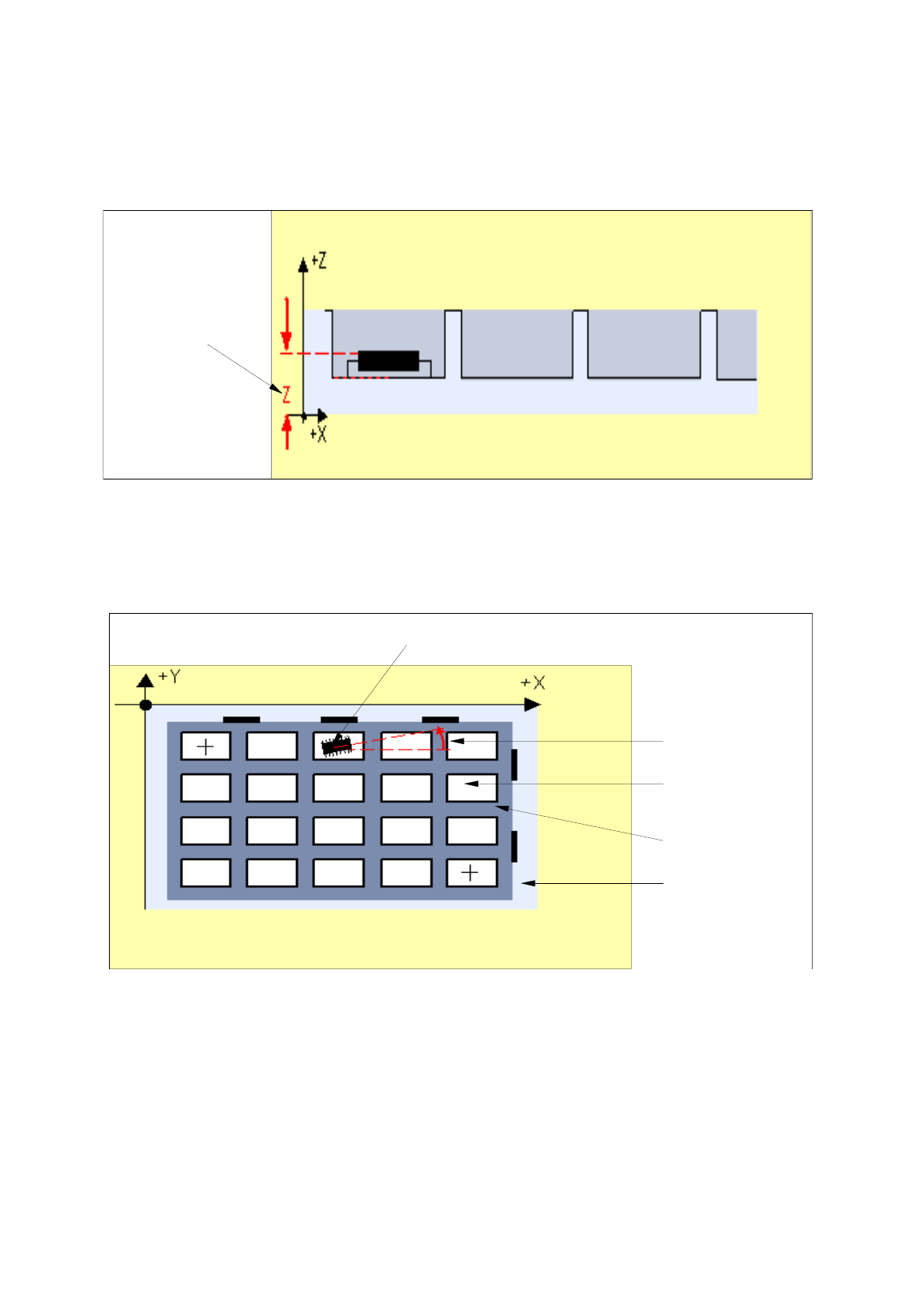

Abb. 13.1.16 Abholhöhe: Offset in Z-Richtung
-
Abholwinkel [grad]
Abholwinkel (Drehwinkel) des Bauelements im Magazinfach (Vorgabewert: 0.00). Siehe Abb. 13.1.17.
Abb. 13.1.17 Abholwinkel des Bauelements im Flächenmagazinfach
Abholhöhe
Z
(
mm
)
Bauelement
Abholwinkel
[g
rad
]
Fach des
Flächenma
g
azins
Flächenma
g
azin
Flächen-
ma
g
azinträ
g
er
Betriebsanleitung Linienrechner UNIX 13 Produktionsmittel / Rüstung
Software-Version 501.xx Ausgabe 01/99 13.1 Rüst-Editor (Förderbereichs- und WPW-Editor)
13 - 25
-
Diagonale X [mm]
Offset von der Mitte des ersten Fachs zur Mitte des letzten Fachs in x-Richtung (Vorgabewert: 0.000).
Siehe Abb. 13.1.18.
-
Diagonale Y [mm]
Offset von der Mitte des ersten Fachs zur Mitte des letzten Fachs in y-Richtung (Vorgabewert: 0.000).
Siehe Abb. 13.1.18.

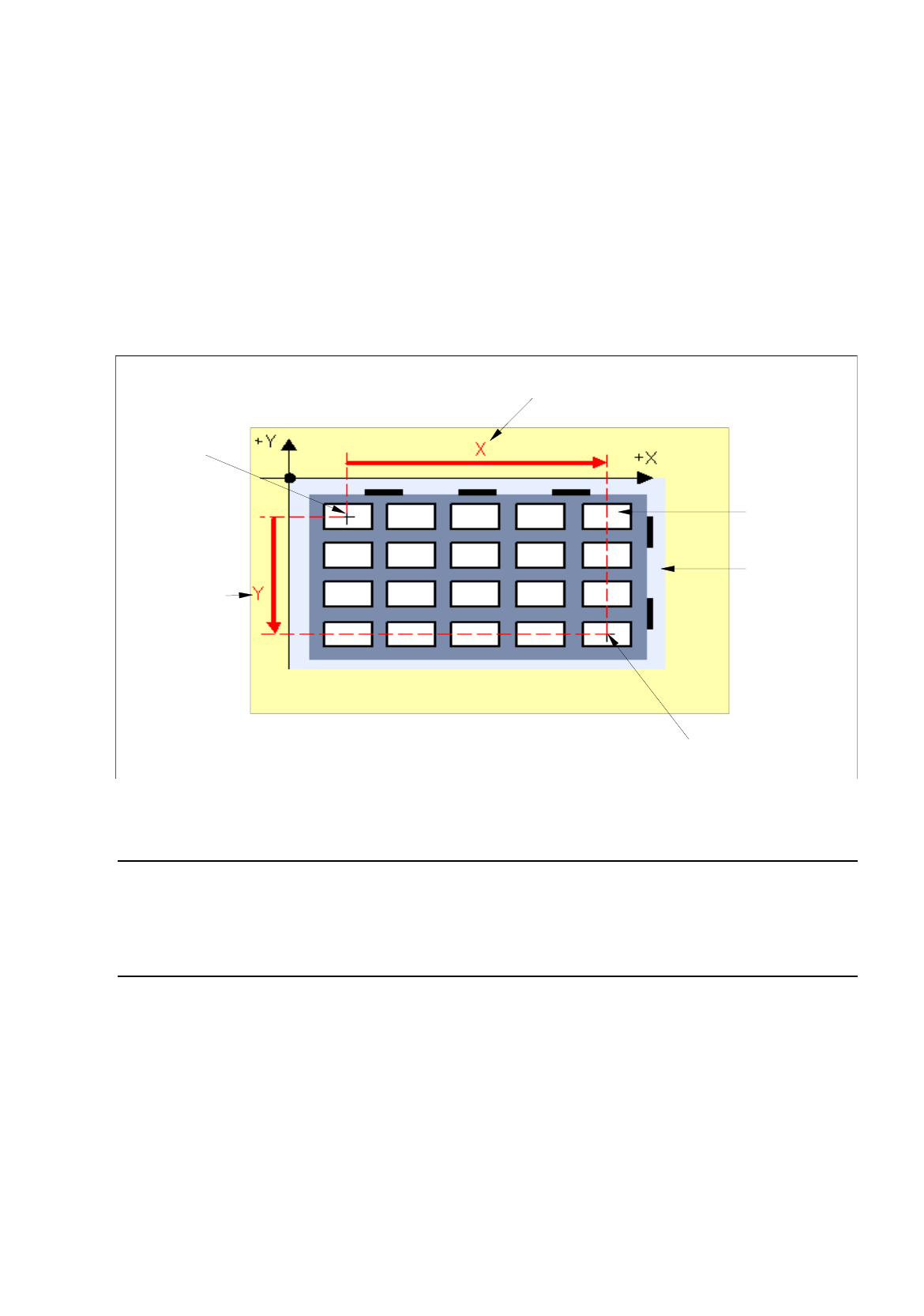

Abb. 13.1.18 Diagonale in X- Richtung und Y-Richtung
HINWEIS
Wenn Offset-Werte eingetragen wurden, die nicht möglich sind, werden die entsprechenden Editierfelder
rot umrandet. Die fehlerhaften Werte müssen korrigiert werden, erst dann können alle Werte übernom-
men werden.
Mitte letztes Fach
Mitte
erstes Fach
Dia
g
onale X
[
mm
]
Dia
g
onale
Y
[
mm
]
Fach des
Flächen-
ma
g
azins
Flächen-
ma
g
azinträ
g
er
13 Produktionsmittel / Rüstung Betriebsanleitung Linienrechner UNIX
13.1 Rüst-Editor (Förderbereichs- und WPW-Editor) Software-Version 501.xx Ausgabe 01/99
13 - 26
13.1.3.6 Pipettenwechsler / Komponentendaten-Editor
Durch Anklicken der Option "Pipettenwechsler" im Menü DIENSTE wird das Fenster "Komponentendaten-
Editor" geöffnet (siehe Abb. 13.1.19).
Im Komponentendaten-Editor kann der Pipettenwechsler mit den benötigten Pipetten für eine Rüstung
konfiguriert werden. Den einzelnen Fächern des Pipettenwechslers werden die Pipetten zugeordnet. Innerhalb
eines Pipettenwechslers können die Pipetten verschoben und gelöscht werden. Diese Zuordnung kann nach
Bedarf jederzeit verändert werden.
Der Komponentendaten-Editor kann außerdem bei der Erstellung der Stationskonfiguration aufgerufen werden,
um bestimmte Pipetten bestimmten Fächern fest zuzuordnen. Diese Zuordnung kann nur
dort wieder geändert
werden.
Wenn in der Stationskonfiguration Pipetten bestimmten Fächern zugeordnet wurden, werden sie beim Öffnen
des Komponentendaten-Editors angezeigt. Diese Zuordnung kann im Förderbereichs-Editor nicht verändert
werden.

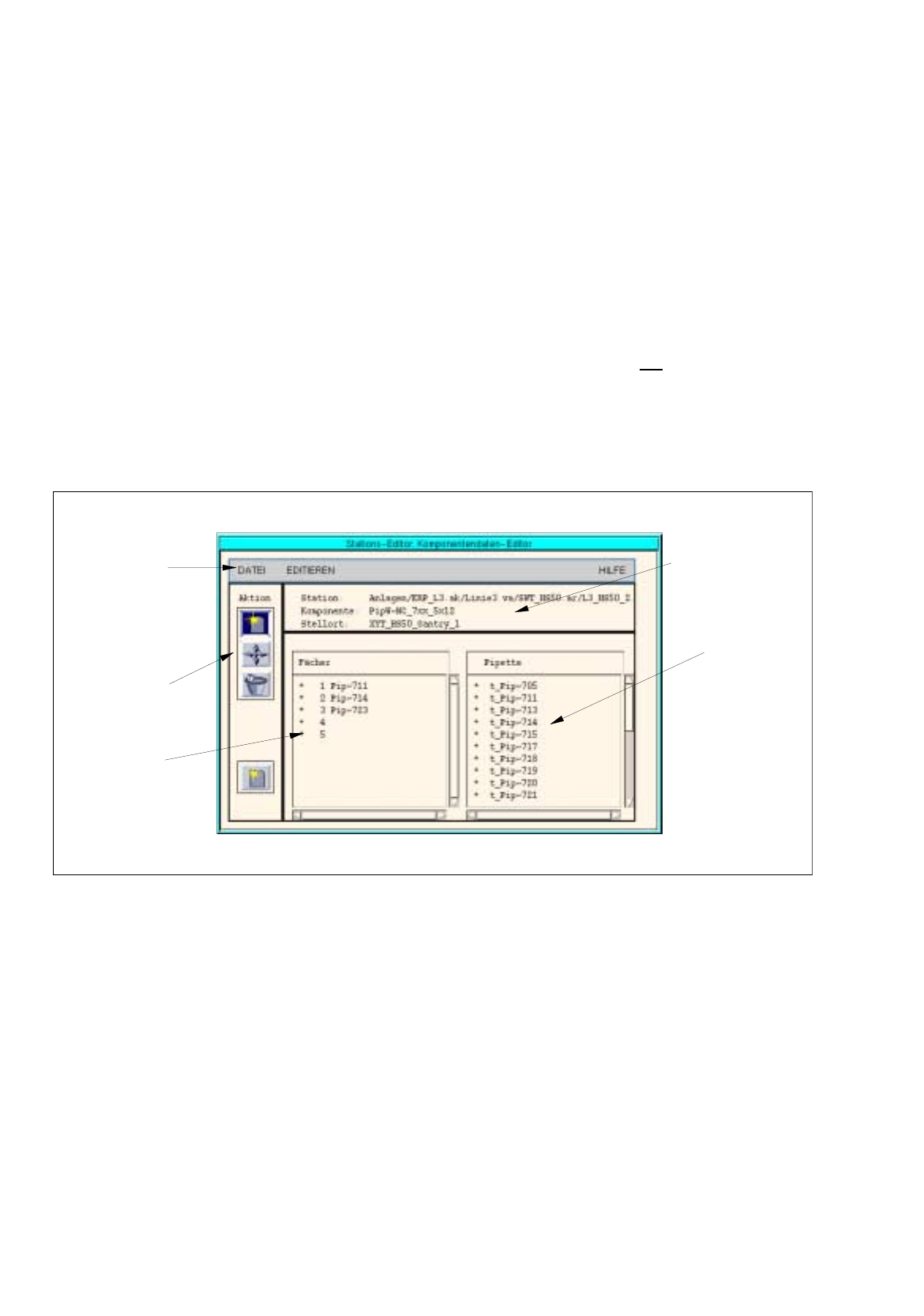

Abb. 13.1.19 Komponentendaten-Editor, Pipettenwechsler
Der Komponentendaten-Editor ist in folgende Bereiche gegliedert:
-
Menüzeile
-
Identifikationsfeld
-
Kommandobereich
-
Auswahlfeld "Fächer"
-
Auswahlfeld "Pipette"
Menüzeile
Identifikationsfeld
Auswahlfeld
"Pipette"
Kommando-
Auswahlfeld
"Fächer"
bereich
