13 Produktionsmittel / Rüstung Betriebsanleitung Linienrechner UNIX 13.1 Rüst-Editor (Förderbereichs- und WPW-Editor) Software-Version 501.xx Ausgabe 01/99 13 - 28 - Versch ieben Ist diese I kone a ktiv, kann inner halb …
Betriebsanleitung Linienrechner UNIX 13 Produktionsmittel / Rüstung
Software-Version 501.xx Ausgabe 01/99 13.1 Rüst-Editor (Förderbereichs- und WPW-Editor)
13 - 27
Menüzeile
Die Menüzeile enthält die Menüs "DATEI", "EDITIEREN" und "HILFE".
HINWEIS
Die Menüs "DATEI" und "HILFE" sind in der Funktion und Bedienung ähnlich wie in anderen Anwen-
dungs-programmen des Linienrechners und sind umfassend in Kap. 2 "Allgemeine Programmbe-
dienung" beschrieben.
Menü EDITIEREN
Das Menü EDITIEREN enthält folgende Option:
-
Rücksetzen
Funktion kann in der vorliegenden SW-Version nicht ausgeführt werden.
Identifikationsfeld
Das Identifikationsfeld enthält folgende Daten, die nicht editiert werden können:
-
Station:
Name der aktuellen Station mit Gesamtanlage/Teilanlage/Linie/Rüstung/
Stationsname
-
Komponente:
Name des Pipettenwechslers
-
Stellort:
Name des Stellorts
Kommandobereich
Im Kommandobereich stehen die Kommandos zur Verfügung, mit denen die Pipetten zugeordnet, verschoben
und gelöscht werden können. Um ein Kommando auszuführen, muß die entsprechende Ikone angeklickt
werden. Die Ikone ist dann grau markiert.
-
Erzeugen
Ist diese Ikone aktiv, kann einem Fach des Pipettenwechslers eine Pipette zugeordnet werden.
HINWEIS
Wurde im Förderbereichs-Editor für eine HS-50-Bestückstation der Komponentendaten-Editor aufge-
rufen, wird im unteren Teil des Kommandobereiches eine weitere Ikone für "Erzeugen" inaktiv dargestellt
(siehe Abb. 13.1.19). Mit Hilfe dieser Ikone kann in der Stationskonfiguration ein zweiter Pipettenwechsler
gestellt werden (siehe Kap. 12, Abschn. 12.1.3.5).
●
Ikone anklicken.
●
Im Auswahlfeld "Fächer" das Zielfach anklicken.
●
Im Auswahlfeld Pipette eine Pipette anklicken.
Die Nummer der Pipette wird dann im Zielfach eingetragen.
13 Produktionsmittel / Rüstung Betriebsanleitung Linienrechner UNIX
13.1 Rüst-Editor (Förderbereichs- und WPW-Editor) Software-Version 501.xx Ausgabe 01/99
13 - 28
-
Verschieben
Ist diese Ikone aktiv, kann innerhalb eines Pipettenwechslers eine Pipette in ein anderes Fach
verschoben werden.
●
Ikone anklicken.
●
Im Auswahlfeld "Fächer" das Zielfach anklicken.
●
Die zu verschiebende Pipette anklicken.
Die verschobene Pipette wird im Zielfach angezeigt.
-
Löschen
Ist diese Ikone aktiv, kann eine Pipette aus einem Fach des Pipettenwechslers gelöscht werden.
●
Ikone anklicken.
●
Die Pipette im Fach anklicken.
Die Pipette wird aus dem Fach gelöscht. Es erfolgt keine Abfrage.
Auswahlfeld "Fächer"
In diesem Auswahlfeld werden die Fächer des Pipettenwechslers aufgelistet. Sie sind durchnumeriert. Die
Belegung der leeren Fächer mit Pipetten kann je nach Bedarf vorgenommen werden. Wurden bei der
Stationskonfiguration Fächer mit Pipetten belegt, so können diese im Förderbereichs-Editor nicht
verändert
werden.
Auswahlfeld "Pipette"
In diesem Auswahlfeld werden alle vom Werk definierten Pipetten aufgelistet. Diese Liste kann nicht verändert
werden. Eine Pipette wird folgendermaßen beschrieben:
Beispiel:
t_Pip~752 t
= Default Pipette
Pip
= Pipette
752
= Pipettentyp
Betriebsanleitung Linienrechner UNIX 13 Produktionsmittel / Rüstung
Software-Version 501.xx Ausgabe 01/99 13.1 Rüst-Editor (Förderbereichs- und WPW-Editor)
13 - 29
13.1.3.7 Pipettenkonfiguration RV-Kopf / Komponentendaten-Editor
Durch Anklicken der Option "Pipettenkonfig. RV-Kopf" im Menü DIENSTE wird das Fenster "Komponenten-
daten-Editor" geöffnet (siehe Abb. 13.1.20).
Im Komponentendaten-Editor kann der RV-Kopf mit den benötigten Pipetten für eine Rüstung konfiguriert
werden. Den einzelnen Segmenten des RV-Kopfes werden die Pipetten zugeordnet. Innerhalb eines RV-Kopfes
können die Pipetten verschoben und gelöscht werden. Diese Zuordnung kann nach Bedarf jederzeit verändert
werden.

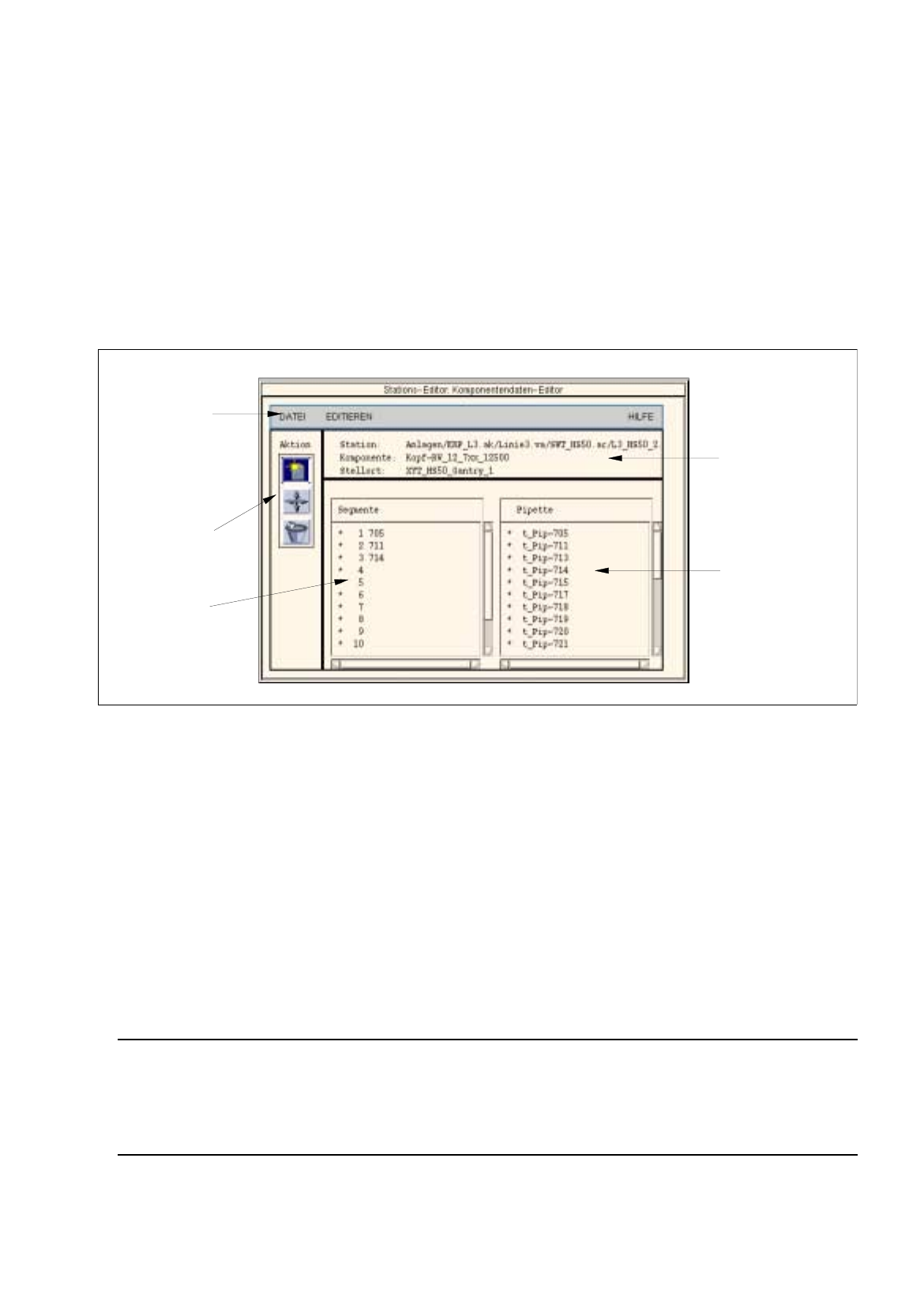

Abb. 13.1.20 Komponentendaten-Editor, Pipettenkonfiguration RV-Kopf
Der Komponentendaten-Editor ist in folgende Bereiche gegliedert:
-
Menüzeile
-
Identifikationsfeld
-
Kommandobereich
-
Auswahlfeld "Segmente"
-
Auswahlfeld "Pipette"
Menüzeile
Die Menüzeile enthält die Menüs "DATEI", "EDITIEREN" und "HILFE".
HINWEIS
Die Menüs "DATEI" und "HILFE" sind in der Funktion und Bedienung ähnlich wie in anderen Anwendungs-
programmen des Linienrechners und sind umfassend in Kap. 2 "Allgemeine Programmbedienung"
beschrieben.
Menüzeile
Identifikationsfeld
Auswahlfeld
"Pipette"
Kommando-
Auswahlfeld
"Se
g
mente"
bereich
