14 Steuerung / Steuerungsmodule Betriebsanleitung Linienrechner UNIX
14.2 Auftragssteuerung AST Software-Version 501.xx Ausgabe 01/99
14 - 4
14.2.1 Auftragsabwicklung
- Eine Fertigungslinie erhält Aufträge, die Lose.
- Ein Auftrag ist eindeutig durch seinen Auftragsnamen (Losname) identifiziert.
- Ein Auftrag besteht aus folgendenden Einträgen: LP-Typ, Name der Gesamt- und Teilanlage,
Rüstung, Sollgröße, Losart und Priorität.
- Aufträge können vom Bediener über die Bedienoberfläche der AST oder von einem externen CAX-
System vorgegeben werden.
- Die AST prüft die Machbarkeit eines Auftrages und stellt sicher, daß die für die Auftragsabwicklung
benötigten Daten vorliegen.
- Die AST stößt die Postprozessoren an, die die für die Maschinen erforderlichen Arbeitspläne, sowie
die Fertigungsdaten erzeugen.
- Die Bearbeitung der Aufträge erfolgt in den Stationen 1 ... n einer Fertigungslinie.
14.2.2 Anwendungsprogramm "Auftragssteuerung" starten
Die AST wird durch Anklicken der Ikone Auftrag (Desktop) oder über den Datenmanager (siehe Kap. 4)
gestartet. Außerdem kann die AST noch über die Bedienoberfläche der "Optimierung" zur Erzeugung oder
Änderung einer Losdatei gestartet werden (siehe Kap. 11).
● Im Desktop die Ikone Auftrag anklicken.
Das Hauptfenster der AST wird geöffnet (siehe Abb. 14.2.1).
Betriebsanleitung Linienrechner UNIX 14 Steuerung / Steuerungsmodule
Software-Version 501.xx Ausgabe 01/99 14.2 Auftragssteuerung AST
14 - 5
14.2.3 Hauptfenster Auftragssteuerung
Nachfolgend werden die Bereiche des Hauptfensters der AST und deren Funktion erläutert.

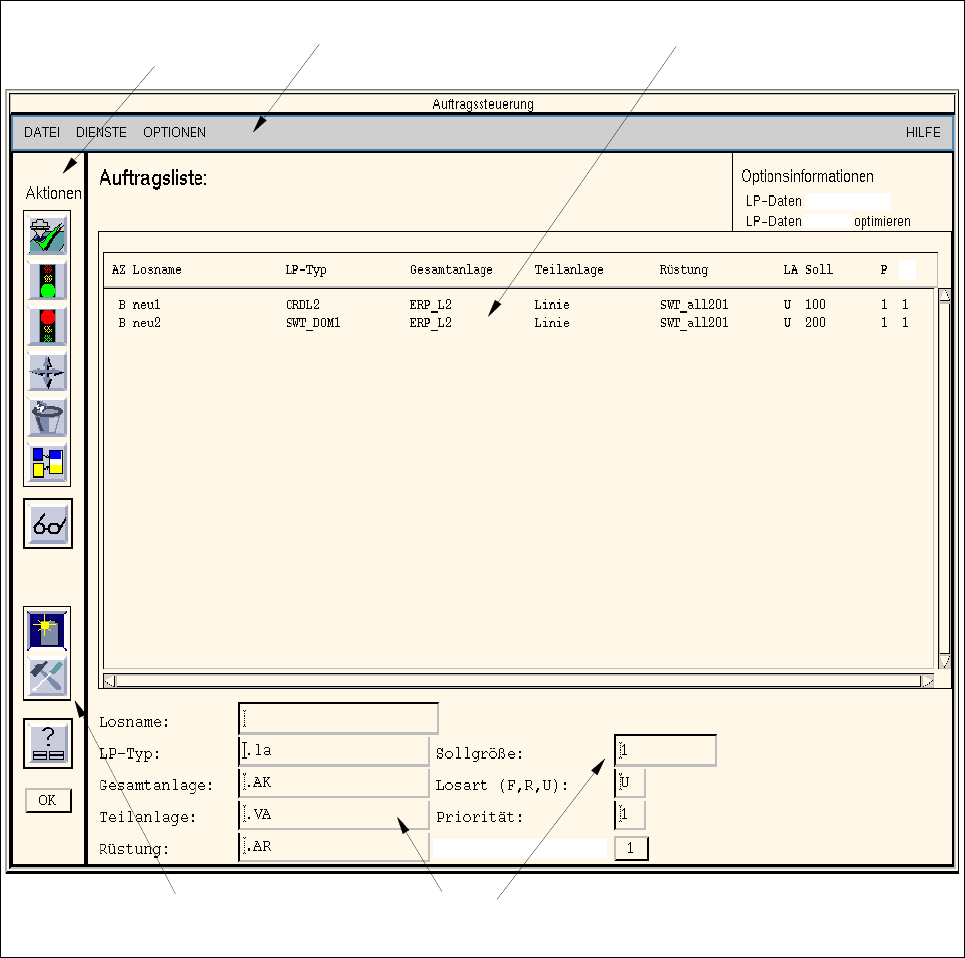

Abb. 14.2.1 Hauptfenster "AST"
Das Hauptfenster der AST ist folgendermaßen unterteilt:
- Menüzeile
- Anzeigebereich
- Editierbereich
- Kommandobereich (Abschnitt "Aktionen" und Abschnitt "Editieren")
Editierbereich
Kommandobereich
Menüzeile Anzeigebereich
Kommandobereich
Abschnitt "Aktionen"
Abschnitt "Editieren"
Transportspur:
TS
normal
übersetzen
14 Steuerung / Steuerungsmodule Betriebsanleitung Linienrechner UNIX
14.2 Auftragssteuerung AST Software-Version 501.xx Ausgabe 01/99
14 - 6
Menüzeile
Die Menüzeile enthält die Menüs "DATEI", "DIENSTE", "OPTIONEN" und "HILFE".
Einige Menüpunkte des Menüs "DATEI" werden in Abschn. 14.2.3.1 erläutert, die Menüs "DIENSTE" und
"OPTIONEN" sind in den Abschnitten 14.2.3.2 und 14.2.3.5 beschrieben.
HINWEIS
Da die Menüs "DATEI" und "HILFE" in der Funktion und Bedienung ähnlich wie in anderen Anwendungs-
programmen des Linienrechners sind, werden sie umfassend in Kap. 2 dieser Anleitung beschrieben.
Anzeigebereich
Im Anzeigebereich werden alle in der Auftragsliste bzw. Losdatei enthaltenen Aufträge angezeigt.
Um Manipulationen mit Aufträgen vorzunehmen, müssen sie durch Anklicken mit der Maus selektiert werden.
Editierbereich
Hier können Aufträge erstellt oder geändert werden. Der Editierbereich enthält Eingabefelder, um einen Auftrag
vollständig zu beschreiben. Zusätzlich kann mit Hilfe eines Software-Schalters die Transportspur eingestellt
werden, auf welcher der jeweilige Auftrag gefertigt werden soll.
Kommandobereich
In diesem Bereich sind die erforderlichen Kommandos enthalten, die zur Manipulation und zum Editieren von
Aufträgen benötigt werden. Jedes Kommando wird durch eine eigene Ikone symbolisiert.
Der Kommandobereich ist in zwei Abschnitte aufgeteilt.
- Der obere Abschnitt (Kommandobereich "Aktionen") enthält die Kommandos, mit deren Hilfe selektierte
Aufträge dem Kommando entsprechend manipuliert werden (siehe Abschn. 14.2.3.6).
- Im unteren Abschnitt sind die Kommandos enthalten, mit deren Hilfe Aufträge erstellt und in die
aktuelle Auftragsliste eingefügt werden können (siehe Abschn. 14.2.3.7).
