Betriebsanleitung Linienrechner UNIX 14 Steuerung / Steuerungsmodule
Software-Version 501.xx Ausgabe 01/99 14.2 Auftragssteuerung AST
14 - 7
14.2.3.1 Menü DATEI
Nachfolgend werden nur die Menüpunkte "Öffnen, "Verwerfen" und "Ende" erläutert. Die restlichen Menü-
punkte sind ausführlich in Kap. 2 beschrieben.
- Öffnen der Auftragsliste oder Losdatei
Es kann die Auftragsliste oder eine in der FSB auszuwählende Losdatei geöffnet werden.
Die darin enthaltenen Aufträge werden im Anzeigebereich dargestellt.
● Menüpunkt DATEI --> Öffnen --> Auftragsliste anwählen.
Der Inhalt der Auftragsliste wird im Hauptfenster angezeigt.
Oder:
● Menüpunkt DATEI --> Öffnen --> Losdatei... anwählen.
Die FSB mit der Dateiauswahl aller bereits definierten Losdateien wird geöffnet.
● Gewünschte Datei mit Doppelklick selektieren.
Der Inhalt der selektierten Losdatei wird im Hauptfenster angezeigt.
Oder: (um eine leere, neue Losdatei zu erzeugen)
● Im Selektionsfeld der FSB z.B. neuedatei.lose eingeben und mit OK bestätigen.
- Verwerfen von bearbeiteten Losdateien
Mit dieser Menüfunktion kann die geladene Losdatei in ihren Anfangszustand (vor dem Bearbeiten)
zurückgesetzt werden.
● DATEI --> Verwerfen anklicken.
Alle vorgenommenen Änderungen werden ignoriert, und die anfangs geladenen Daten werden
wieder angezeigt.
- Schließen des Hauptfensters
● DATEI --> Ende anklicken.
Die aktuelle Editiersitzung wird beendet und das Hauptfenster geschlossen. Die Hintergrund-
aktivitäten der Auftragssteuerung stehen weiterhin zur Verfügung.
Befindet sich eine geänderte, noch ungesicherte Losdatei im Hauptfenster, kann der Bediener
über die nun angezeigte Dialogbox ("Losdatei nicht gesichert") mit Ja ein Sichern der Datei
anstoßen oder mit Nein das Fenster schließen, ohne
daß die Daten gesichert werden.
14 Steuerung / Steuerungsmodule Betriebsanleitung Linienrechner UNIX
14.2 Auftragssteuerung AST Software-Version 501.xx Ausgabe 01/99
14 - 8
14.2.3.2 Menü DIENSTE
- Zusammenfügen
Mit dieser Menüoption ist es möglich, folgende Vorgänge einzuleiten:
- Aufträge aus der im Hauptfenster angezeigten Auftragsliste in eine gewählte Losdatei einfügen
- Aufträge aus einer gewählten Losdatei in die im Hauptfenster angezeigte Auftragsliste einfügen
- Aufträge aus einer gewählten Losdatei in die im Hauptfenster angezeigte Losdatei einzufügen.
HINWEIS
Alle oder einzelne Aufträge aus der Auftragsliste
oder einzelne Aufträge aus einer Losdatei können
immer nur vom Dialogfenster "Zusammenfügen"
in die Auftragsliste oder Losdatei im Hauptfenster
eingefügt werden.
Alle Aufträge aus einer Losdatei können auch mit Hilfe des Kommandos (im Hauptfenster) in
die aktuelle Auftragsliste oder Losdatei eingefügt werden (siehe Abschn. 14.2.3.6).
● DIENSTE --> Zusammenfügen ... --> Auftragsliste bzw. Losdatei anklicken.
Bei Auswahl "Losdatei" erscheint die FSB mit allen erzeugten Losdateien.
● Losdatei mit Doppelklick auswählen.
In beiden Fällen wird jetzt das Dialogfenster "Zusammenfügen" angezeigt.
Im Selektierbereich sind alle Aufträge aufgelistet, die in der Auftragsliste bzw. in der
ausgewählten Losdatei enthalten sind.

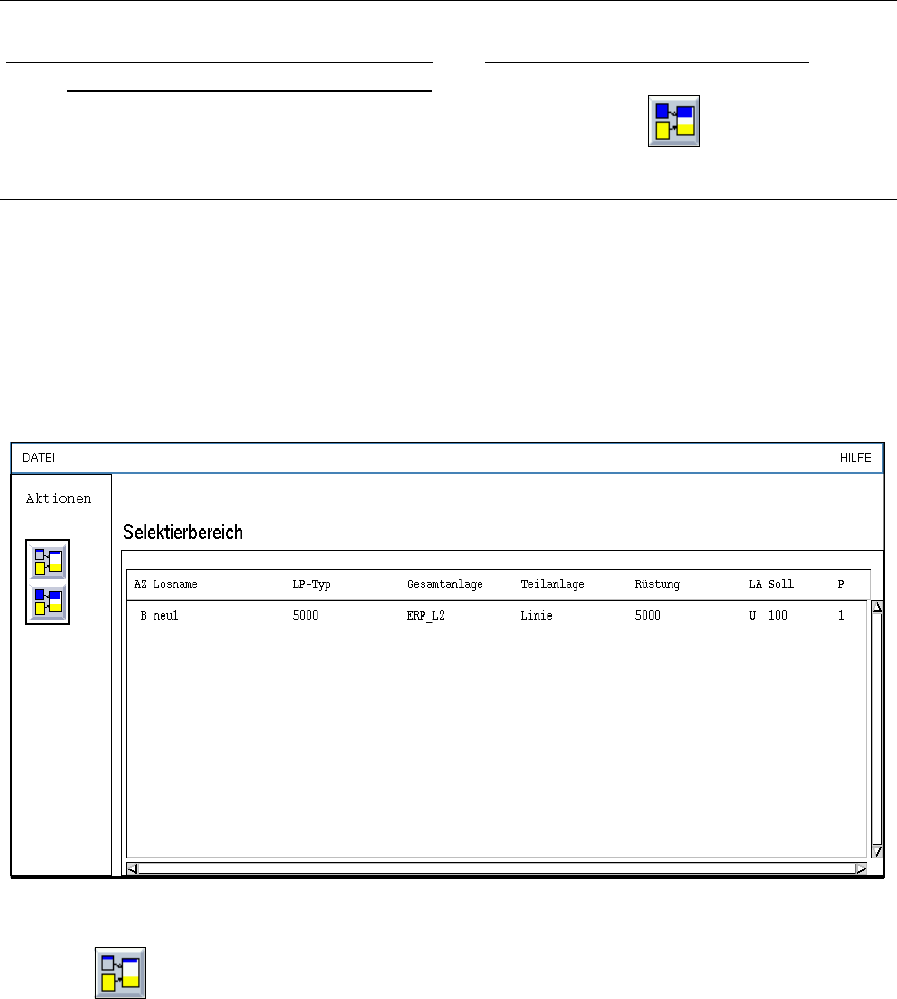

Abb. 14.2.2 Dialogfenster "Zusammenfügen"
● Ikone (Zusammenfügen) im Dialogfenster aktivieren.
● Gewünschte Aufträge im Selektierbereich auswählen.
Die selektierten Aufträge werden in die aktuelle Auftragsliste bzw. Losdatei übernommen.
● In der Menüzeile DATEI --> Ende anklicken. Das Dialogfenster wird geschlossen.
Betriebsanleitung Linienrechner UNIX 14 Steuerung / Steuerungsmodule
Software-Version 501.xx Ausgabe 01/99 14.2 Auftragssteuerung AST
14 - 9
Oder:
● Ikone (Alles Zusammenfügen) aktivieren.
Das Dialogfenster schließt sich und alle Aufträge werden in die aktuelle Auftragsliste bzw.
Losdatei übernommen.
HINWEISE
Werden Aufträge selektiert, die schon in der Auftragsliste bzw. Losdatei vorhanden sind, erscheint
die Meldung "Fehler beim Zusammenfügen der Losdatei! Mehrfache Verwendung des Losnamens".
Werden einzelne
Aufträge aus einer Losdatei in die aktuelle Auftragsliste eingefügt, sind diese Auf-
träge in der Losdatei nicht mehr enthalten.
Werden alle
Aufträge aus einer Losdatei in die aktuelle Auftragsliste oder Losdatei eingefügt, wird die
Losdatei automatisch gelöscht.
- BTZ-Liste...
(Beschreibung siehe Abschn. 14.2.3.3)
- Optimierungsgrunddaten...
(Beschreibung siehe Abschn. 14.2.3.4)
- Optimierungs-Dialog...
Mit Hilfe dieses Menüpunktes kann der Optimierungs-Dialog (Bedienoberfläche der Rüstoptimierung)
geöffnet werden.
● DIENSTE --> Optimierungs-Dialog... anklicken.
Das Hauptfenster des Optimierungs-Dialogs wird geöffnet (siehe Kap. 11).
- Liniensteuerung...
Mit Hilfe dieses Menüpunktes kann das Hauptfenster der Liniensteuerung geöffnet werden.
● DIENSTE --> Liniensteuerung... anklicken.
Das Hauptfenster der Liniensteuerung wird geöffnet (siehe Abschn. 14.3. Abb. 14.3.1).
- Ergebnisse...
Der Menüpunkt "Ergebnisse..." ist nur selektierbar, wenn vorher ein Auftrag in der Auftragsliste ausge-
wählt wird. Für den gewählten Auftrag können die Ergebnisse des durchgeführten Machbarkeitstests
angezeigt werden.
● Alle Ikonen im Kommandobereich deaktivieren.
● Gewünschten Auftrag in der Auftragsliste selektieren.
● DIENSTE --> Ergebnisse... anklicken.
Das Fenster mit der Anzeige der Ergebnisse des Machbarkeitstests wird geöffnet (siehe Kap. 11,
Abb. 11.4.5). In ihm werden die Taktzeit, die Anzahl der Bestückpositionen, die Anzahl der Zyklen
und die Leistung der einzelnen Bestückköpfe, der einzelnen Stationen und der gesamten Linie
angezeigt.
