14 Steuerung / Steuerungsmodule Betriebsanleitung Linienrechner UNIX
14.3 Liniensteuerung LST Software-Version 501.xx Ausgabe 01/99
14 - 26
Fertigungs-Strategien
• Barcode-Strategie "ohne Barcode"
Liegt kein Barcode vor, so wird nur ein Lostyp gefertigt. Es können mehrere Lose dem Automaten-
controller bekannt sein. Das Los, daß sich an erster Stelle der vorgegebenen Lose befindet, wird
bearbeitet. Eine Änderung der Barcode-Strategie ist nur nach Leerfahren der Anlage möglich.
• Barcode-Strategie "mit Barcode"
Ist diese Barcode-Strategie eingestellt, sendet die Station von jeder Leiterplatte den Barcode an den
Linienrechner. Dieser sucht nach dem entsprechenden LP-Typ und anschließend nach Aufträgen,
die sich im Zustand "Vorgegeben", im Machbarkeitstest oder im Zustand "Bereit" befinden und in wel-
chen der LP-Typ enthalten ist. Befindet sich so ein Auftrag im Zustand "Bereit", wird er übersetzt und
anschließend vorgegeben. Wird kein passender Auftrag gefunden, wird die Leiterplatte ohne Bear-
beitung durchtransportiert.
HINWEIS
Damit der oben beschriebene Ablauf funktioniert, muß mindestens ein Auftrag vorgegeben sein.
Ist kein Auftrag vorgegeben, wird die Leiterplatte ohne Bearbeitung durchtransportiert.
Betriebsanleitung Linienrechner UNIX 14 Steuerung / Steuerungsmodule
Software-Version 501.xx Ausgabe 01/99 14.3 Liniensteuerung LST
14 - 27
14.3.2 Anwendungsprogramm "Liniensteuerung" starten
● In der Desktop-Menüzeile DIENSTE --> Liniensteuerung anklicken.
Das Hauptfenster der LST wird geöffnet (siehe Abb. 14.3.1).
14.3.3 Hauptfenster Liniensteuerung
Nachfolgend werden die Bereiche des Hauptfensters der LST und deren Funktion erläutert.

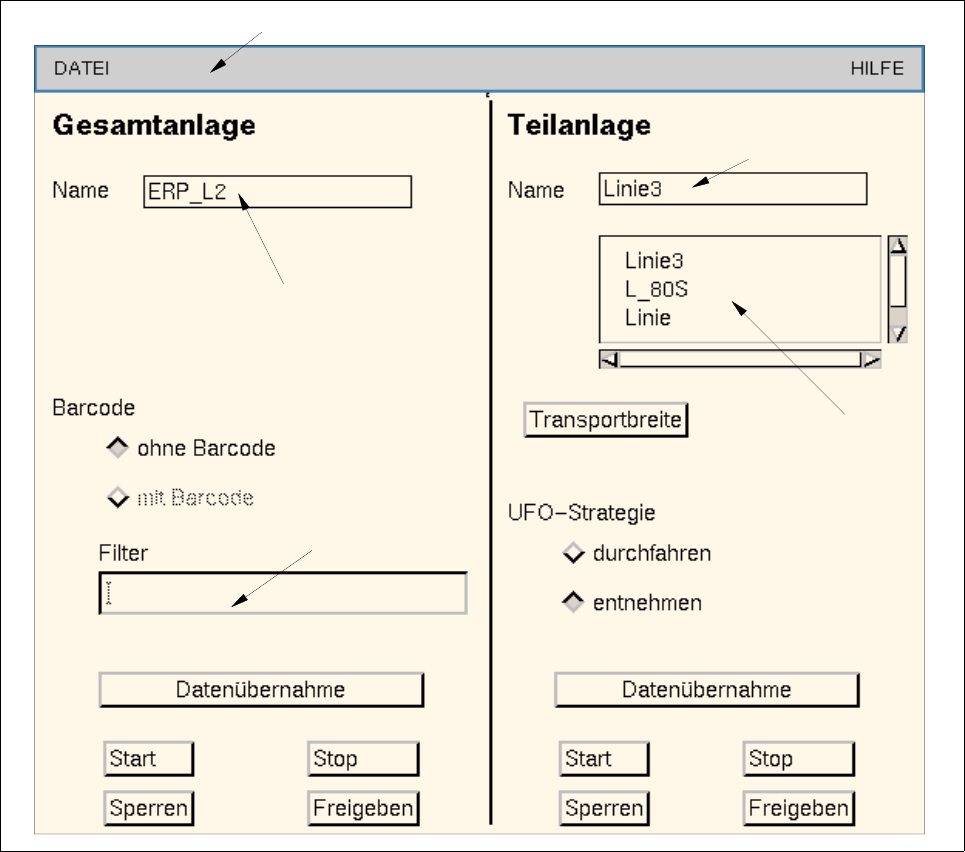

Abb. 14.3.1 Hauptfenster "LST"
Im Hauptfenster der LST werden dem Bediener Informationen über
- die aktive Gesamtanlage und Teilanlage,
- die Transportbreite,
- die Barcode- und UFO-Strategie gegeben.
Editierfeld
Menüzeile
aktuelle Teilanlage
Auswahlfeld
Teilanlagen
aktive Gesamtanlage
14 Steuerung / Steuerungsmodule Betriebsanleitung Linienrechner UNIX
14.3 Liniensteuerung LST Software-Version 501.xx Ausgabe 01/99
14 - 28
Das Hauptfenster ist folgendermaßen unterteilt:
- Menüzeile
- Gesamtanlage (linker Teil des Fensters)
- Teilanlage (rechter Teil des Fensters)
Menüzeile
Die Menüzeile enthält die Menüs "DATEI" und "HILFE".
Die Menüfunktionen des Menüs "DATEI" sind in Abschn. 14.3.3.1 beschrieben.
HINWEIS
Da das Menü "HILFE" in der Funktion und Bedienung wie in allen anderen Anwendungsprogrammen
des Linienrechners aufgebaut ist, wird es umfassend in Kap. 2 beschrieben.
Gesamtanlage
In diesem Teil des Fensters kann der Barcode-Filter editiert und die Barcode-Strategie eingestellt werden.
Außerdem kann der Bediener die Anlage starten/stoppen und alle Eingabebänder der zur Anlage gehörenden
Teilanlagen sperren/freigeben.
Teilanlage
In diesem Teil des Fensters kann die aktuelle Teilanlage ausgewählt werden und für diese die Transportbreite
editiert und die UFO-Strategie eingestellt werden. Außerdem kann der Bediener die Teilanlage starten/stoppen
und das Eingabeband sperren/freigeben.
14.3.3.1 Menü DATEI
Im Menü DIENSTE sind zwei Komponenten mit folgenden Funktionen enthalten:
- Verwerfen von geänderten Daten
Es können veränderte Einstellungen und Daten in ihren ursprünglichen Zustand zurückgesetzt
werden, allerdings nur, bevor einer der Buttons "Datenübernahme" aktiviert wurde.
● DATEI --> Verwerfen anklicken.
Die Einstellungen und Daten sind wieder in ihrem Anfangszustand.
- Beenden der Liniensteuerung
● Menüpunkt DATEI --> Ende anwählen.
HINWEIS
Wenn Veränderungen vorgenommen wurden und keine Datenübernahme erfolgt ist, erscheint eine Dia-
logbox, die den Anwender darauf hinweist, daß noch unbestätigte Operationen für die Linie "xx" vorliegen
und die letzte Aktion nicht bearbeitet wird.
