2 Allgemeine Programmbedienung Betriebsanleitung Linienrechner U NIX 2.2 Fenstersys tem Software-Version 50 1.xx Ausgabe 01/9 9 2 - 14 2.2.2 Fenste rau fbau Abb. 2.2.3 Fensteraufbau Fensterrahmen Der Rahmen , der das Fen…
Betriebsanleitung Linienrechner UNIX 2 Allgemeine Programmbedienung
Software-Version 501.xx Ausgabe 01/99 2.2 Fenstersystem
2 - 13

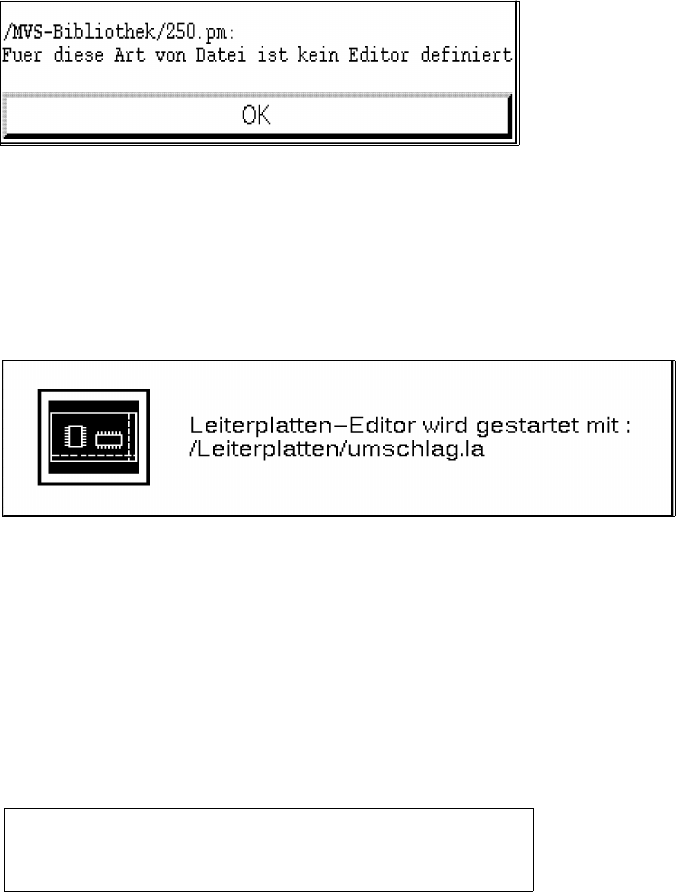

Dialogbox
Es kann vorkommen, daß zwischen verschiedenen Aktionen ausgewählt, ein Dateiname eingegeben oder
eine Meldung bestätigt werden muß. In all diesen Fällen erscheint eine sogenannte
Dialogbox
auf dem
Bildschirm. Sie wird dazu benutzt, dem Bediener eine Information zu geben oder vom Bediener eine
Entscheidung anzufordern. Sie kann aber auch Warnungen enthalten oder erklären, warum ein Befehl nicht
ausgeführt werden kann. Der Inhalt einer Dialogbox muß immer vom Bediener quittiert werden.
Startanzeigefenster
Wird ein Editor, die Auftragssteuerung oder das MaDaMaS-System gestartet, erscheint ein entsprechendes
Startanzeigefenster. Dieses Fenster wird geschlossen, sobald der Startvorgang beendet ist und das
Hauptfenster der gestarteten Anwendung am Bildschirm geöffnet wird.
Hilfefenster der Online-Hilfe
Wenn die Online-Hilfe eingeschaltet ist (siehe Abschn. 2.5.3) und der Mauszeiger auf ein Objekt gezogen
wird, für welches ein Hilfetext (z.B. für das Kommando "Löschen") oder eine Hilfsgrafik hinterlegt wurde,
wird der entsprechende Text oder die entsprechende Grafik in einem Fenster direkt neben dem gewählten
Objekt aufgeblendet. Wird der Mauszeiger vom Objekt wegbewegt, wird das Hilfefenster automatisch
geschlossen.
Hilfefenster der Index-Hilfe
Wenn die Index-Hilfe aufgerufen wird (siehe Abschn. 2.5.3) , öffnet sich das Hilfefenster mit der Auswahl
der verfügbaren Themen. In ihm kann das gewünschte Thema mit Hilfe der Maus selektiert werden. Der
entsprechende Hilfetext zu dem angeforderten Thema wird dann im Hilfefenster angezeigt.
Löscht alle (!!!) nachfolgend selektierten Leiterplatten
OHNE SICHERHEITSPRÜFUNG
2 Allgemeine Programmbedienung Betriebsanleitung Linienrechner UNIX
2.2 Fenstersystem Software-Version 501.xx Ausgabe 01/99
2 - 14
2.2.2 Fensteraufbau
Abb. 2.2.3 Fensteraufbau
Fensterrahmen
Der Rahmen, der das Fenster einer Anwendung umgibt, besteht aus verschiedenen Komponenten.
Diese Komponenten und ihre Funktionen sind nachfolgend kurz beschrieben.
Titelleiste
Hier wird der Titel des Anwendungsprogramms angezeigt.
Durch Anklicken dieser Leiste und gedrückt gehaltener Maustaste kann das Fenster verschoben werden.
Desktop-Menüzeile
Hauptmenü
Bildschirmrand Desktop (Bildschirm)
Titelleiste
SMD-Symbol
Beispielfenster
Betriebsanleitung Linienrechner UNIX 2 Allgemeine Programmbedienung
Software-Version 501.xx Ausgabe 01/99 2.2 Fenstersystem
2 - 15
Desktop-Menüzeile
Die Funktionen der in der Menüzeile enthaltenen Menüs sind in Kap. 3, Abschn. dieser Anleitung
beschrieben.
Ein Menü wird geöffnet, wenn
● der Name des Menüs mit der linken Maustaste angeklickt wird.
Das Menü wird öffnet sich.
Auswählen eines Menüeintrages:
● Eintrag mit der linken Maustaste anklicken.
Das Menü schließt sich und die gewählte Funktion wird ausgeführt.
Hauptmenü
(wird bei Störungen im LR-Programm, nach Änderung von Systemeinstellungen und zum "Runterfahren"
des Rechners verwendet)
Das
Hauptmenü
wird ausgegeben, wenn
● der rechte (oder untere) Bildschirmrand mit der linken Maustaste angeklickt wird und dabei die
Maustaste gedrückt gehalten wird. (Das Menü bleibt so lange sichtbar, bis die Maustaste los-
gelassen wird).
Auswählen eines Eintrages:
● Mit gedrückter Maustaste Mauscursor auf gewünschten Menüeintrag ziehen und Maustaste
loslassen. Das Menü schließt sich und die gewählte Funktion wird ausgeführt.
Menüeinträge Bedeutung
LR-Start Linienrechner-Programm nach LR-Ende neu starten (siehe Seite 2 - 18).
LR-Ende Desktop schließen und Linienrechner-Programm beenden
Mount CD CD-Laufwerk in das Dateisystem "montieren", um so den Zugriff auf eine
CD auch außerhalb des LR-Programms (nach LR-Ende) zu ermöglichen
(z.B. um Windows NT auf dem Stationsrechner zu installieren).
Unmount CD CD-Laufwerk wieder aus dem Dateisystem entfernen (demontieren).
HINWEIS
Beim Öffnen des Datenmanagers (siehe Kap. 4, Abschn. 4.3) wird das CD-Laufwerk automatisch
"montiert" und kann "Unmount CD" wieder "demontiert" werden.
Logout Linienrechnersitzung beenden
Shutdown Linienrechnersitzung beenden und Rechner "runterfahren"
(siehe Abschn. 2.1.3)
