Betriebsanleitung Linienrechner UNIX 14 Steuerung / Steuerungsmodule
Software-Version 501.xx Ausgabe 01/99 14.5 Umrüstgenerator URG
14 - 43
● überschreiben anklicken, wenn die Daten übeschrieben werden sollen.
Oder
● nicht überschreiben anklicken, wenn die Daten nicht überschrieben werden sollen.
● Neuen Namen xx.ar für die Folgerüstung in der FSB eingeben und mit OK bestätigen.
Die FSB schließt sich und das Hauptfenster des URG wird am Bildschirm dargestellt.
- Rüstung --> Rüstung
Hiermit kann der Bediener Umrüstanweisungen erhalten von einer anzugebenden (selektierten)
Anfangsrüstung nach einer ebenfalls anzugebenden (selektierten) Folgerüstung.
● Button Rüstung --> Rüstung anklicken.
Das Auswahlfenster schließt sich und das Hauptfenster des URG mit der darüberliegenden FSB
zur Selektion der Folgerüstung wird geöffnet.
● Die Anlage "*xx.ak" und Teilanlage "*xx.va" nacheinander mit Doppelklick selektieren.
● Folgerüstung "xx.ar" in der FSB (siehe Beispiel Seite 14 - 41) mit Doppelklick auswählen.
In der FSB erscheint jetzt die Aufforderung zur Auswahl einer Anfangsrüstung.
● Das Verzeichnis "*Stammdaten:Anlagen:xx.ak" mit Doppelklick öffnen.
● Teilanlage "*xx.va" und Anfangsrüstung "xx.ar" nacheinander mit Doppelklick selektieren.
Die FSB schließt sich und das Hauptfenster des URG wird am Bildschirm dargestellt.
- Rüstung --> Leiterplatten spezifische Rüstung
Hiermit kann der Bediener Umrüstanweisungen erhalten von einer anzugebenden (selektierten)
Anfangsrüstung nach einer Folgerüstung zur Produktion eines bestimmten LP-Typs.
● Button Rüstung --> Leiterplatten spezifische Rüstung anklicken.
Das Auswahlfenster schließt sich und das Hauptfenster des URG mit der darüberliegenden FSB
zur Selektion der Zielrüstung wird geöffnet (siehe Beispiel Seite 14 - 42).
● Die Leiterplatte "*xx.la", "*.ad", Anlage "*xx.AK" und Teilanlage "*xx.VA" nacheinander mit
Doppelklick selektieren.
Jetzt wird in der FSB eine Liste der möglichen Zielrüstungen angezeigt.
● Rüstung "xx.AR", die als Default-Rüstung für die Zielrüstung dienen soll, mit Doppelklick selektieren.
In der FSB erscheint jetzt die Aufforderung zur Auswahl einer Anfangsrüstung.
● Das Verzeichnis "*Stammdaten:Anlagen:xx.ak" mit Doppelklick öffnen.
● Teilanlage "*xx.va" und Anfangsrüstung "xx.ar" nacheinander mit Doppelklick selektieren.
● Das Verzeichnis "*Stammdaten:Anlagen:xx.ak:xx.va" mit Doppelklick öffnen.

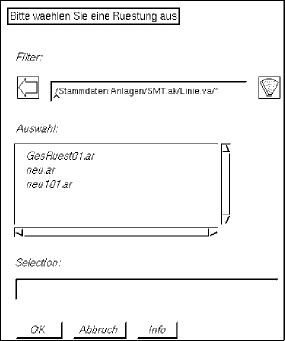

In der FSB werden alle bereits definierten Rüstungen angezeigt (siehe Beispiel Seite 14 - 41).
● Namen xx.ar für die neu zu erstellende Folgerüstung eingeben und mit OK bestätigen, oder vor-
handene Folgerüstung mit Doppelklick selektieren.
Die FSB schließt sich und das Hauptfenster des URG wird am Bildschirm dargestellt.
14 Steuerung / Steuerungsmodule Betriebsanleitung Linienrechner UNIX
14.5 Umrüstgenerator URG Software-Version 501.xx Ausgabe 01/99
14 - 44
- Rüstung ausgeben
Hiermit kann sich der Bediener eine ausgewählte Rüstung anzeigen und ggf. ausdrucken lassen.
● Button Rüstung ausgeben anklicken.
Das Auswahlfenster schließt sich und das Hauptfenster des URG mit der darüberliegenden FSB
zur Selektion der Rüstung wird geöffnet.
● Die Anlage "*xx.ak" und Teilanlage "*xx.va" nacheinander mit Doppelklick selektieren.
In der FSB werden alle bereits definierten Rüstungen angezeigt.
● Rüstung "xx.ar" in der FSB mit Doppelklick auswählen.
Die FSB schließt sich und das Hauptfenster des URG wird am Bildschirm dargestellt.
Im Anzeigebereich des Hauptfensters (siehe Abb. 14.5.2) wird die Rüstung für die im
Auswahlfeld "Stationen" selektierte Station angezeigt.
- Rüstanteil für Leiterplattentyp ausgeben
Hiermit kann sich der Bediener die Rüstung für einen bestimmten LP-Typ anzeigen und ggf. ausdruk-
ken lassen.
● Button Rüstanteil für Leiterplattentyp ausgeben anklicken.
Das Auswahlfenster schließt sich und das Hauptfenster des URG mit der darüberliegenden FSB
zur Selektion einer Leiterplatte wird geöffnet.
● Die Leiterplatte "*xx.la", "*.ad", Anlage "*xx.AK" und Teilanlage "*xx.VA" nacheinander mit Dop-
pelklick selektieren.
Jetzt wird in der FSB eine Liste der Rüstungen angezeigt, die für den selektierten LP-Typ möglich
sind.
Betriebsanleitung Linienrechner UNIX 14 Steuerung / Steuerungsmodule
Software-Version 501.xx Ausgabe 01/99 14.5 Umrüstgenerator URG
14 - 45
● Rüstung "xx.AR" in der FSB mit Doppelklick auswählen.
Die FSB schließt sich und das Hauptfenster des URG wird am Bildschirm dargestellt.
Im Anzeigebereich des Hauptfensters wird der Rüstanteil des gewählten Leiterplattentyps für die
im Auswahlfeld "Stationen" (siehe Abb. 14.5.2) selektierte Station angezeigt.
14.5.4 Hauptfenster Umrüstgenerator
Das Hauptfenster wird bei jeder Selektion im Auswahlfenster des URG geöffnet, oder z.B. durch einen AC,
wenn eine Umrüstung der vorliegenden Rüstung (Anfangsrüstung) auf eine Folgerüstung für den zur Produktion
vorgegebenen LP-Typ erforderlich wird.
Im Hauptfenster kann sich der Bediener z.B. die Daten der Anfangsrüstung und die Umrüstanweisung auf
eine Folgerüstung für eine selektierte Station anzeigen lassen.

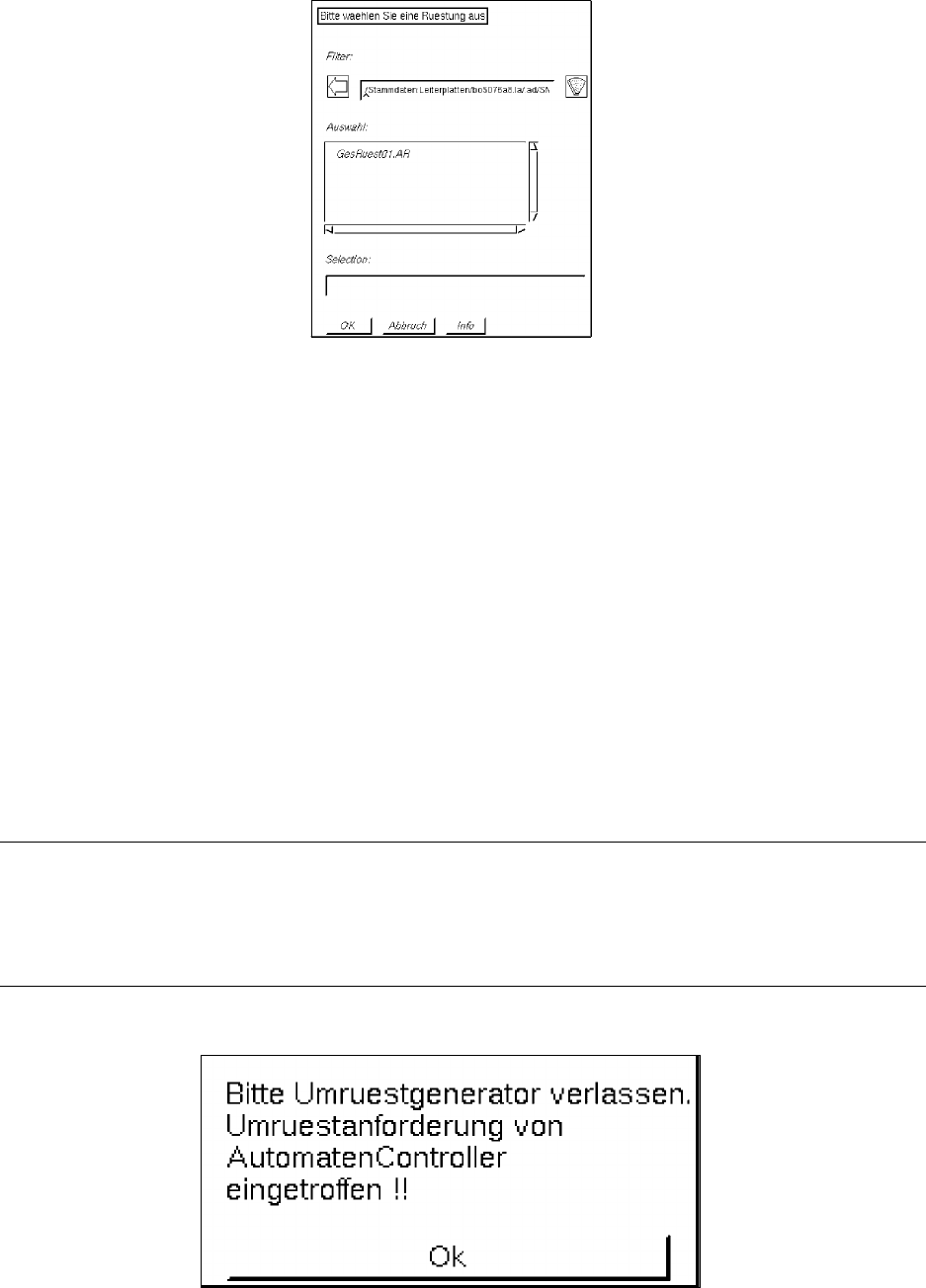

HINWEIS
Trifft von einem AC durch Anstoß von einem Auftraggeber, z.B. der AST (siehe Abschn. 14.2), eine Um-
rüstanforderung ein, nachdem das Hauptfenster des URG bereits durch den Bediener geöffnet wurde,
wird die Umrüstanforderung vom AC vorrangig behandelt. Die nachfolgende Dialogbox wird aufgeblendet.
