Betriebsanleitung Linienrechner UNIX 14 Steuerung / Steuerungsmodule
Software-Version 501.xx Ausgabe 01/99 14.5 Umrüstgenerator URG
14 - 45
● Rüstung "xx.AR" in der FSB mit Doppelklick auswählen.
Die FSB schließt sich und das Hauptfenster des URG wird am Bildschirm dargestellt.
Im Anzeigebereich des Hauptfensters wird der Rüstanteil des gewählten Leiterplattentyps für die
im Auswahlfeld "Stationen" (siehe Abb. 14.5.2) selektierte Station angezeigt.
14.5.4 Hauptfenster Umrüstgenerator
Das Hauptfenster wird bei jeder Selektion im Auswahlfenster des URG geöffnet, oder z.B. durch einen AC,
wenn eine Umrüstung der vorliegenden Rüstung (Anfangsrüstung) auf eine Folgerüstung für den zur Produktion
vorgegebenen LP-Typ erforderlich wird.
Im Hauptfenster kann sich der Bediener z.B. die Daten der Anfangsrüstung und die Umrüstanweisung auf
eine Folgerüstung für eine selektierte Station anzeigen lassen.
HINWEIS
Trifft von einem AC durch Anstoß von einem Auftraggeber, z.B. der AST (siehe Abschn. 14.2), eine Um-
rüstanforderung ein, nachdem das Hauptfenster des URG bereits durch den Bediener geöffnet wurde,
wird die Umrüstanforderung vom AC vorrangig behandelt. Die nachfolgende Dialogbox wird aufgeblendet.
14 Steuerung / Steuerungsmodule Betriebsanleitung Linienrechner UNIX
14.5 Umrüstgenerator URG Software-Version 501.xx Ausgabe 01/99
14 - 46
● Dialogbox mit Ok bestätigen.
● URG über das Menü "DATEI" mit Ende verlassen.
Der vom Bediener geöffnete URG wird geschlossen und nur noch der vom AC geöffnete URG
wird zuoberst am Bildschirm angezeigt.

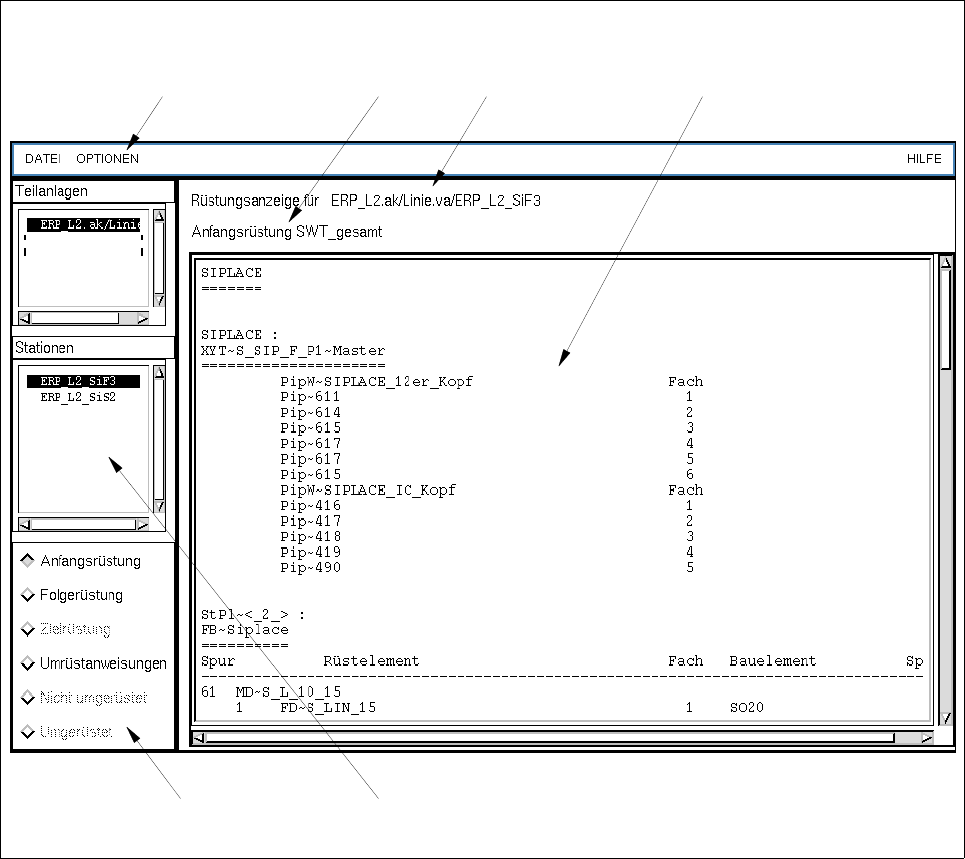

Abb. 14.5.2 Hauptfenster "Umrüstgenerator" (Anzeige einer Anfangsrüstung)
Nachfolgend werden die Bereiche im Hauptfenster des URG und deren Funktion erläutert.
Das Hauptfenster ist folgendermaßen unterteilt:
- Menüzeile
- Melde- und Statuszeile
- Auswahlfelder "Teilanlagen" und "Stationen"
- Kommandobereich
- Anzeigebereich
Auswahlfeld "Stationen"Kommandobereich
Menüzeile Meldezeile Statuszeile
Anzeigebereich
(Darstellung einer
Anfangsrüstung)
Betriebsanleitung Linienrechner UNIX 14 Steuerung / Steuerungsmodule
Software-Version 501.xx Ausgabe 01/99 14.5 Umrüstgenerator URG
14 - 47
Menüzeile
Die Menüzeile enthält die Menüs "DATEI", "OPTIONEN" und "HILFE".
Die Menüfunktionen des Menüs "DATEI" werden in Abschn. 14.5.4.1 erläutert.
Der erste Menüpunkt des Menüs "OPTIONEN" ist in Abschn. 14.5.3.1 beschrieben.
HINWEIS
Da die Menüs "OPTIONEN" und "HILFE" in der Funktion und Bedienung ähnlich wie in anderen
Anwendungsprogrammen des Linienrechners sind, werden sie umfassend in Kap. 2 beschrieben.
Statuszeile
In der Statuszeile wird die in den entsprechenden Auswahlfeldern gewählte Teilanlage und Station angezeigt,
für welche die aktuelle Rüstungsanzeige gilt.
Meldezeile
In der Meldezeile werden immer die Art der Rüstung und der Name der dargestellten Rüstung bzw. bei
Umrüstanweisungen die Namen der Anfangs- und Folgerüstung angezeigt.
Auswahlfeld "Teilanlagen"
In diesem Feld wird die Teilanlage ausgewählt, die die Stationen enthält, für welche eine Umrüstung erforderlich
ist, bzw. für welche die Anzeige einer bestimmten Rüstungsart gewünscht wird.
Auswahlfeld "Stationen"
Hier werden die Stationen aufgelistet, die in der selektierten Teilanlage enthalten sind.
Aus der Liste wird die Station ausgewählt, für welche eine bestimmte Rüstungsart angezeigt werden soll, oder
für die eine Umrüstanweisung erstellt und angezeigt werden soll.
Kommandobereich
Im Kommandobereich wird ausgewählt, welche Rüstungsart im Anzeigebereich dargestellt werden soll.
Die Erzeugung und Anzeige einer Umrüstanweisung von der Anfangs- auf eine Folgerüstung kann angestossen
werden.
Außerdem gibt der Bediener durch Anklicken des entsprechenden Buttons an, ob er eine Station physikalisch
umgerüstet oder nicht umgerüstet hat, wenn die Umrüstanforderung dazu von einem AC vorliegt.
Die Funktion und Ausführung der einzelnen Kommandos ist in Abschn. 14.5.4.2 beschrieben.
Anzeigebereich
In diesem Bereich wird die im Kommandobereich ausgewählte Art der Rüstung für eine selektierte Station
dargestellt, bzw. die für diese Station erzeugte Umrüstanweisung.
