Betriebsanleitung Linienrechner UNIX 14 Steuerung / Steuerungsmodule Software-Version 50 1.xx A usgabe 01/99 14.5 Umrüstgenerator URG 14 - 49 14.5.4.2 Kommandobereich HINWEIS Die Button s im Kom mandob ereich sind nic ht…
14 Steuerung / Steuerungsmodule Betriebsanleitung Linienrechner UNIX
14.5 Umrüstgenerator URG Software-Version 501.xx Ausgabe 01/99
14 - 48
14.5.4.1 Menü DATEI
- Sichern der erstellten Folgerüstung
HINWEIS
Dieser Menüpunkt ist nur anwählbar, wenn vom URG eine LP-spezifische Folgerüstung erstellt
wurde.
● DATEI --> Sichern anklicken.
Die Daten werden in der SDH gesichert.
- Drucken der Rüstung für die im Auswahlbereich "Stationen" gewählten Station (entspricht der
aktuellen Anzeige) oder der Rüstung für alle Stationen der Anlage
● DATEI --> Drucken --> Drucken Station bzw. DATEI --> Drucken --> Drucken Anlage
anwählen. Die Daten werden auf dem angeschlossenen Drucker ausgegeben.
- Ikonisieren des URG
HINWEIS
Dieser Menüpunkt ist nicht
anwählbar, wenn der URG automatisch von einem AC (durch Anstoß
eines Auftraggebers) geöffnet wurde.
● DATEI --> Ikonisieren wählen.
Der URG wird nur noch im Desk als Ikone (farbig unterlegt) dargestellt, ist aber noch aktiv.
Bei Anklicken der Ikone erscheint wieder das Hauptfenster des URG.
- Ende des URG
HINWEIS
Dieser Menüpunkt ist nicht
anwählbar, wenn der URG automatisch von einem AC (durch Anstoß
eines Auftraggebers) geöffnet wurde. Für das Beenden des URG ist in diesem Fall der Hinweis auf
Seite 14 - 51 zu beachten.
● Menüpunkt DATEI --> Ende anwählen.
Das Hauptfenster wird geschlossen. Der URG wird nur noch als Ikone im Desk angezeigt.
Betriebsanleitung Linienrechner UNIX 14 Steuerung / Steuerungsmodule
Software-Version 501.xx Ausgabe 01/99 14.5 Umrüstgenerator URG
14 - 49
14.5.4.2 Kommandobereich
HINWEIS
Die Buttons im Kommandobereich sind nicht
anwählbar, wenn im Auswahlfenster Rüstung ausgeben oder
Rüstanteil für Leiterplattentyp ausgeben selektiert wurde.
Nachfolgend wird die Funktion der Kommandos und die Vorgehensweise für die Ausführung der Kommandos
am Beispiel der Station "ERP_L2_SiF3" erläutert:
- Anfangsrüstung der Station "ERP_L2_SiF3" anzeigen lassen
● Im Auswahlfeld "Teilanlagen" die Teilanlage selektieren, die die gewünschte Station
"ERP_L2_SiF3" enthält.
● Im Auswahlfeld "Stationen" die Station ERP_L2_SiF3 selektieren.
● Button Anfangsrüstung anklicken.
Die Anfangsrüstung für die Station "ERP_L2_SiF3" wird im Anzeigebereich dargestellt.
Dies ist nur dann die aktuelle Rüstung, wenn die Umrüstanforderung vom AC oder Datenmana-
ger kommt, oder der Bediener im Auswahlfenster von der aktuellen Rüstung ausgehend selektiert
hat.
- Folgerüstung für die Station "ERP_L2_SiF3" anzeigen lassen
● Button Folgerüstung anklicken.
Die anfangs in der FSB gewählte oder vom URG erstellte Folgerüstung (siehe Abschn. 14.5.3.2)
für die Station "ERP_L2_SiF3" wird angezeigt.
- Zielrüstung für eine Station anzeigen lassen
● Button Zielrüstung anklicken.
Die anfangs in der FSB gewählte Zielrüstung (siehe Abschn. 14.5.3.2) für die Station
"ERP_L2_SiF3" wird angezeigt.
HINWEIS
Der Button Zielrüstung ist nur anwählbar, wenn im Auswahlfenster Aktuelle Rüstung -->
Leiterplatten spezifische Rüstung oder Rüstung --> Leiterplatten spezifische Rüstung
selektiert wurde, also eine Umrüstanweisung für die Produktion eines bestimmten LP-Typs erstellt
werden soll.
- Umrüstanweisung erzeugen und anzeigen lassen (siehe Abb. 14.5.3)
● Button Umrüstanweisungen anklicken.
Je nach Wahl der Umrüstart im Auswahlfenster (siehe Abb. 14.5.1) wird eine vom URG erzeugte
Umrüstanweisung von der Anfangsrüstung zur gewählten oder vom URG erstellten Folgerüstung
(siehe Abschn. 14.5.3.2) für die Station angezeigt.
Wurde der URG von einem AC geöffnet, so wird eine Umrüstanweisung zur Umrüstung der
aktuellen Rüstung auf der Station auf die Folgerüstung erzeugt und angezeigt.
14 Steuerung / Steuerungsmodule Betriebsanleitung Linienrechner UNIX
14.5 Umrüstgenerator URG Software-Version 501.xx Ausgabe 01/99
14 - 50
HINWEIS
Wird beim Erzeugen der Umrüstanweisung für eine LP-spezifische Rüstung festgestellt, daß in der ausge-
wählten Zielrüstung bestimmte Rüstelemente (z.B. Bauteile) fehlen, wird für jedes fehlende Element eine
Fehlermeldung ausgegeben.

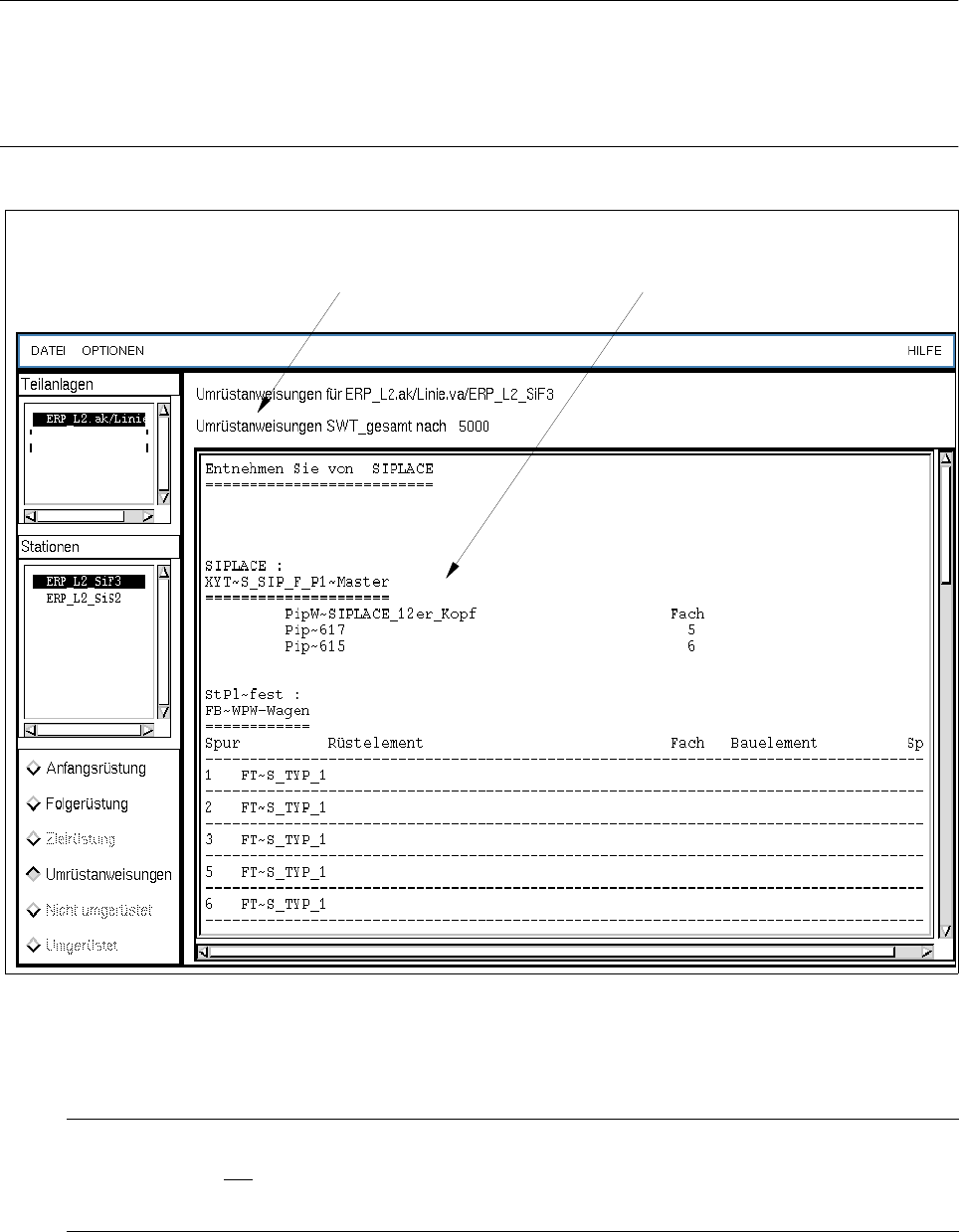

Abb. 14.5.3 Anzeige einer Umrüstanweisung für die Station "ERP_L2_SiF3" (SIPLACE 80F)
- Nicht umgerüstet
HINWEIS
Dieser Button ist nur
anwählbar, wenn der URG von einem AC (durch Anstoß eines Auftraggebers)
geöffnet wurde.
Der Bediener klickt diesen Button an, wenn er die selektierte Station aus irgendwelchen Gründen nicht
physikalisch umrüsten konnte.
Meldezeile
Anzeigebereich
(Darstellung einer
Umrüstanweisung)
