Betriebsanleitung Linienrechner UNIX 14 Steuerung / Steuerungsmodule
Software-Version 501.xx Ausgabe 01/99 14.5 Umrüstgenerator URG
14 - 49
14.5.4.2 Kommandobereich
HINWEIS
Die Buttons im Kommandobereich sind nicht
anwählbar, wenn im Auswahlfenster Rüstung ausgeben oder
Rüstanteil für Leiterplattentyp ausgeben selektiert wurde.
Nachfolgend wird die Funktion der Kommandos und die Vorgehensweise für die Ausführung der Kommandos
am Beispiel der Station "ERP_L2_SiF3" erläutert:
- Anfangsrüstung der Station "ERP_L2_SiF3" anzeigen lassen
● Im Auswahlfeld "Teilanlagen" die Teilanlage selektieren, die die gewünschte Station
"ERP_L2_SiF3" enthält.
● Im Auswahlfeld "Stationen" die Station ERP_L2_SiF3 selektieren.
● Button Anfangsrüstung anklicken.
Die Anfangsrüstung für die Station "ERP_L2_SiF3" wird im Anzeigebereich dargestellt.
Dies ist nur dann die aktuelle Rüstung, wenn die Umrüstanforderung vom AC oder Datenmana-
ger kommt, oder der Bediener im Auswahlfenster von der aktuellen Rüstung ausgehend selektiert
hat.
- Folgerüstung für die Station "ERP_L2_SiF3" anzeigen lassen
● Button Folgerüstung anklicken.
Die anfangs in der FSB gewählte oder vom URG erstellte Folgerüstung (siehe Abschn. 14.5.3.2)
für die Station "ERP_L2_SiF3" wird angezeigt.
- Zielrüstung für eine Station anzeigen lassen
● Button Zielrüstung anklicken.
Die anfangs in der FSB gewählte Zielrüstung (siehe Abschn. 14.5.3.2) für die Station
"ERP_L2_SiF3" wird angezeigt.
HINWEIS
Der Button Zielrüstung ist nur anwählbar, wenn im Auswahlfenster Aktuelle Rüstung -->
Leiterplatten spezifische Rüstung oder Rüstung --> Leiterplatten spezifische Rüstung
selektiert wurde, also eine Umrüstanweisung für die Produktion eines bestimmten LP-Typs erstellt
werden soll.
- Umrüstanweisung erzeugen und anzeigen lassen (siehe Abb. 14.5.3)
● Button Umrüstanweisungen anklicken.
Je nach Wahl der Umrüstart im Auswahlfenster (siehe Abb. 14.5.1) wird eine vom URG erzeugte
Umrüstanweisung von der Anfangsrüstung zur gewählten oder vom URG erstellten Folgerüstung
(siehe Abschn. 14.5.3.2) für die Station angezeigt.
Wurde der URG von einem AC geöffnet, so wird eine Umrüstanweisung zur Umrüstung der
aktuellen Rüstung auf der Station auf die Folgerüstung erzeugt und angezeigt.
14 Steuerung / Steuerungsmodule Betriebsanleitung Linienrechner UNIX
14.5 Umrüstgenerator URG Software-Version 501.xx Ausgabe 01/99
14 - 50
HINWEIS
Wird beim Erzeugen der Umrüstanweisung für eine LP-spezifische Rüstung festgestellt, daß in der ausge-
wählten Zielrüstung bestimmte Rüstelemente (z.B. Bauteile) fehlen, wird für jedes fehlende Element eine
Fehlermeldung ausgegeben.
Abb. 14.5.3 Anzeige einer Umrüstanweisung für die Station "ERP_L2_SiF3" (SIPLACE 80F)
- Nicht umgerüstet
HINWEIS
Dieser Button ist nur
anwählbar, wenn der URG von einem AC (durch Anstoß eines Auftraggebers)
geöffnet wurde.
Der Bediener klickt diesen Button an, wenn er die selektierte Station aus irgendwelchen Gründen nicht
physikalisch umrüsten konnte.
Meldezeile
Anzeigebereich
(Darstellung einer
Umrüstanweisung)
Betriebsanleitung Linienrechner UNIX 14 Steuerung / Steuerungsmodule
Software-Version 501.xx Ausgabe 01/99 14.5 Umrüstgenerator URG
14 - 51
● Button Nicht umgerüstet anklicken.
Es wird eine Dialogbox mit folgendem Warnhinweis aufgeblendet:
"Station >> xx << kann nicht umgerüstet werden.
Warnung: Dadurch können auf der ganzen Linie keine Aufträge mit der Rüstung >> xx << gefertigt
werden."
Hinweis: Bitte nehmen Sie vorhandene Leiterplatten aus der Teilanlage.
● Dialogbox mit Ok bestätigen.
HINWEIS
Wird auch nur eine Station der Teilanlage nicht umgerüstet, können auf der gesamten Teilanlage
keine LP-Typen produziert werden, die zu ihrer Fertigung die angezeigte Folgerüstung im Auftrag
vorgegeben haben.
- Umgerüstet
HINWEIS
Dieser Button ist nur
anwählbar, wenn der URG von einem AC (durch Anstoß eines Auftraggebers)
geöffnet wurde.
Hiermit bestätigt der Bediener die physikalische Umrüstung einer Station.
Er klickt den Button jedesmal an, wenn er eine im Auswahlfeld "Stationen" selektierte Station nach der
entsprechenden Umrüstanweisung umgerüstet hat.
● Button Umgerüstet anklicken.
Wurde keine Station selektiert, erscheint eine entsprechende Aufforderung zur Auswahl einer

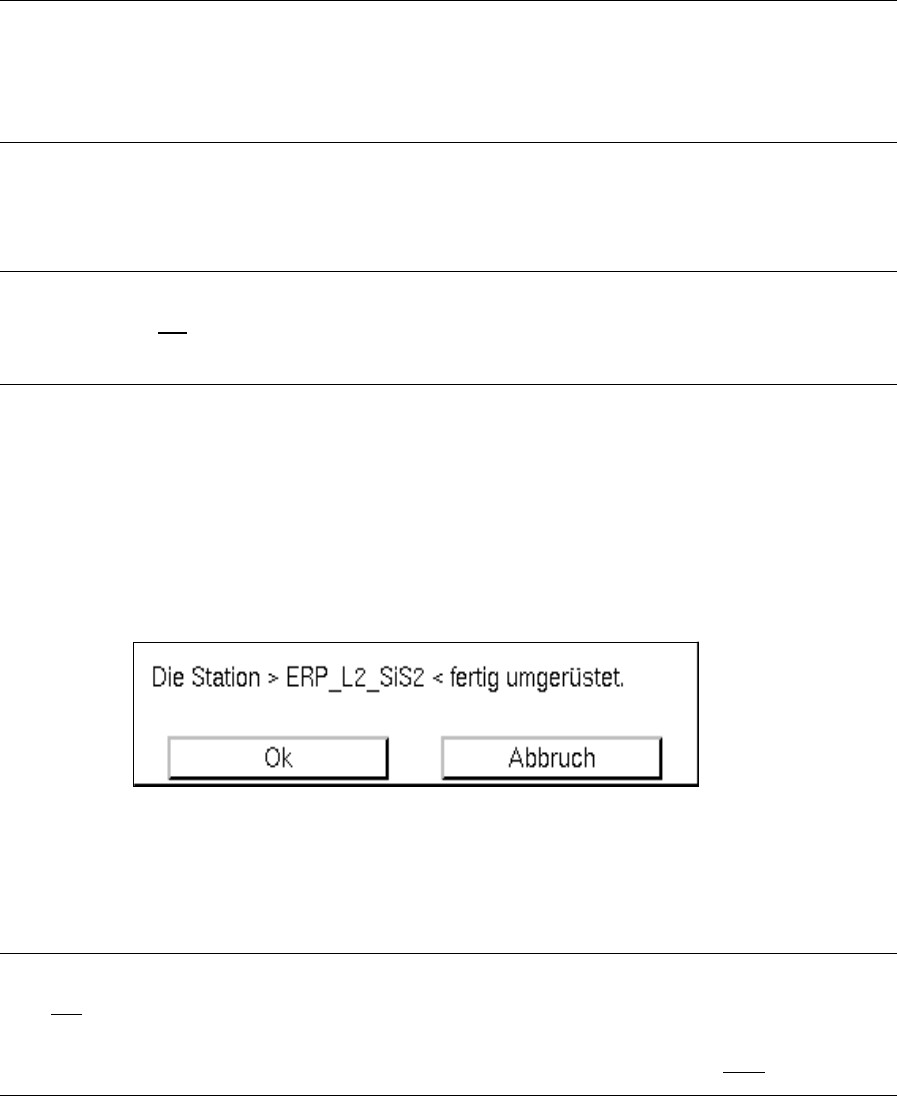

Station, ansonsten wird folgende Dialogbox geöffnet:
● Dialogbox mit Ok bestätigen.
Die Dialogbox schließt sich und die fertig umgerüstete (bestätigte) Station wird nicht mehr im
Auswahlfeld "Stationen" angezeigt.
HINWEIS
Sind alle
Stationen der Teilanlage umgerüstet und wurde die Umrüstung jeder Station bestätigt, wird
der URG automatisch geschlossen.
Ein vorzeitiges Schließen des URG über das Menü mit dem Menüpunkt Ende ist nicht möglich!
