16 MaDaMaS Betriebsanleitung Linienrechner UNIX
16.2 MaDaMaS-Auswerteoberfläche Software-Version 501.xx Ausgabe 01/99
16 - 8
16.2.1 MaDaMaS starten
● Im Desktop die Ikone MaDaMaS anklicken.
Die Auswerteoberfläche wird mit der (Start)Auswertung "Gesamtübersicht" für die aktuelle Linie
geöffnet (siehe Abb. 16.2.1).
HINWEIS
Wird im Anzeigebereich des Desktop (siehe Kap. 3, Abb. 3.1.2) in einer Stations-Abbildung die Fläche mit
dem Balkendiagramm-Symbol angeklickt, öffnet sich ebenfalls die MaDaMaS-Auswerteoberfläche.
Bei einer Klebestation wird die Auswerteform "Ereignisverteilung" angezeigt und bei einer Bestückstation
die Auswerteform "Spurinformation".
Abb. 16.2.1 Auswerteoberfläche - Auswerteform "Gesamtübersicht"
Menüzeile
Infobereich Auswerteform
Kommandobereich Infozeile
Anzeigebereich
Startzeitpunkt
der Auswertung
Endezeitpunkt
der Auswertung
Aufruf der
Aufruf der
Auswerteform
"Anlagenabbild"
"Spurtrend"
Auswerteform
Betriebsanleitung Linienrechner UNIX 16 MaDaMaS
Software-Version 501.xx Ausgabe 01/99 16.2 MaDaMaS-Auswerteoberfläche
16 - 9
Die Auswerteoberfläche ist in folgende Bereiche gegliedert:
- Menüzeile
- Infobereich
- Anzeigebereich
- Kommandobereich
- Infozeile
Menüzeile
Die Menüzeile enthält die Menüs "DATEI", "DARSTELLUNGEN", "OPTIONEN" und "HILFE".
Der erste Menüpunkt des Menüs "DATEI" wird in Abschn. 16.2.2 erläutert.
Das Menü "DARSTELLUNGEN" ist in Abschn. 16.2.3 beschrieben, das Menü "OPTIONEN" in Abschn. 16.2.4.
HINWEIS
Da die Menüs "DATEI" und "HILFE" in der Funktion und Bedienung ähnlich sind, wie in anderen An-
wendungsprogrammen des Linienrechners, werden sie umfassend in Kap. 2 dieser Anleitung beschrieben.
Infobereich
Im Infobereich werden folgende Informationen angezeigt:
- Zeitbasis: Aktuell eingestellte Zeitbasis (Auswertungszeitraum)
- Datum und Uhrzeit Start- und Endezeitpunkt der Auswertung
- Rüstung: Name der aktuell gültigen Rüstungen
- Nutzen: Name der aktuell gültigen Leiterplatten (Nutzen)
Anzeigebereich
Der Anzeigebereich ist bei den meisten Auswerteformen in einen Grafikbereich und einen Textbereich unterteilt.
In diesen Bereichen werden alle Informationen für die aktuelle Auswerteform und die gewählte Zeitbasis an-
gezeigt, die seit dem Startzeitpunkt der Auswertung gesammelt wurden.
Der Aufbau des Anzeigebereiches und die Funktion der darin enthaltenen Grafiken und Ikonen ist für jede
Auswerteform (Darstellung) im entsprechenden Abschnitt beschrieben.
HINWEIS
Eine Aktualisierung des Anzeigebereichs erfolgt automatisch, nachdem eine Leiterplatte eine Station verlas-
sen hat oder wenn eine andere Auswerteform oder Zeitbasis gewählt wurde.
Eine Ausnahme ist die Anzeige der "Ereignisliste". Sie wird erst aktualisiert, wenn die Auswerteform "Ereig-
nisliste" neu gestartet wird oder nach Einstellung einer neuen Zeitbasis.
Kommandobereich (siehe Abschn. 16.2.5)
Der Kommandobereich enthält drei Ikonen zur Einstellung der Zeitbasis, eine Ikone zum Setzen des Reset-
Zeitpunktes und eine Ikone zum Zurückschalten der Darstellung in die vorhergehende Auswerteform.
Infozeile
In dieser Zeile wird ein Hilfe-Text bzw. Info-Text zu dem Objekt angezeigt, auf welches der Mauscursor gerade
zeigt.
16 MaDaMaS Betriebsanleitung Linienrechner UNIX
16.2 MaDaMaS-Auswerteoberfläche Software-Version 501.xx Ausgabe 01/99
16 - 10
16.2.2 Menü DATEI
In diesem Abschnitt wird nur der Menüpunkt "Drucken" erläutert. Die restlichen Menüpunkte sind ausführlich
in Kap. 2 beschrieben.
16.2.2.1 Druckoptionen einstellen
- Drucken
Dieser Menüpunkt enthält die Menüoptionen "Bildschirmabzug" und "Grafikausdruck".
Mit der Option "Bildschirmabzug" wird ein Ausdruck des aktuellen Auswertefensters auf dem unter
"OPTIONEN --> Drucker" eingestellten Drucker ausgegeben oder in eine Datei geschrieben.
Mit der Option "Grafikausdruck" kann die aktuelle Auswertung komplett auf dem selektierten Drucker
ausgegeben werden.
Bildschirmabzug erzeugen:
● DATEI --> Drucken --> Bildschirmabzug anklicken.

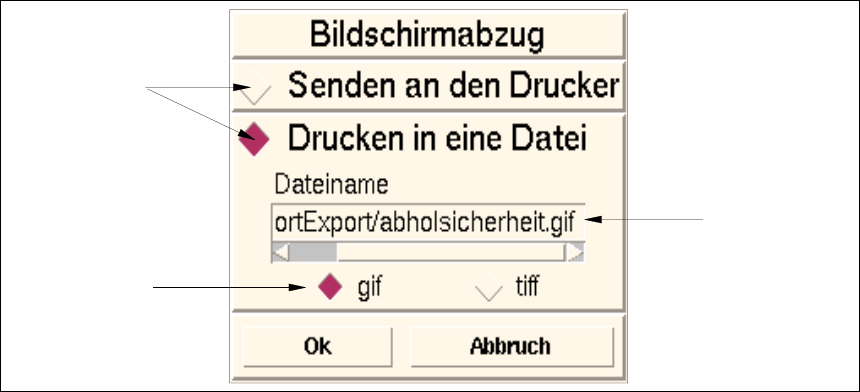

Das nachfolgende Fenster zur Einstellung der Druckoptionen wird geöffnet.
● Button Senden an den Drucker aktivieren, wenn der Bildschirmabzug auf dem Drucker aus-
gegeben werden soll.
● Ok anklicken.
Das Fenster schließt sich und das aktuelle Auswertefenster wird ausgedruckt.
● Button Drucken in eine Datei aktivieren, wenn der Bildschirmabzug in eine Datei gedruckt
werden soll.
● Button neben dem gewünschten Dateiformat anklicken.
● Ok anklicken.
Das Fenster schließt sich und der Bildschirmabzug wird (nach zweimaligen Signalton) als Datei
mit dem Namen des aktuellen Auswertefensters und dem eingestellten Dateiformat unter dem
Pfad "/u/ImportExport" gespeichert.
Name
der Druckdatei
Dateiformat der
Druckdatei
Kommando-
button
