16 MaDaMaS Betriebsanleitung Linienrechner UNIX
16.2 MaDaMaS-Auswerteoberfläche Software-Version 501.xx Ausgabe 01/99
16 - 20
Im linken Teil des Anzeigebereichs werden die Spurfehler der Station als Zahlenwerte dargestellt und im rechten
Teil als Balkendiagramme. Die Zahlenwerte in den Spalten "Gesamt", "Vakuf." und "Identf." stellen Absolut-
beträge dar. Sie zeigen die Anzahl der Gutbestückungen sowie die Anzahl der Vakuum- und Identfehler im
eingestellten Auswertungszeitraum an.
Bei der grafischen Darstellung der Spurfehler in % ergibt sich die Balkenlänge aus dem Anteil der jeweiligen
Fehlerklasse (Vakuumfehler oder Identfehler) an den Gesamtversuchen dieser Spur. Für jede Fehlerklasse
(Vakuum- und Identfehler) wird ein Balken dargestellt.
- Beenden der Auswerteform "Spurinformation"
● Die Ikone anklicken.
Die Auswerteform "Abholsicherheit" wird wieder dargestellt.
16.2.8 Auswerteform "Verfügbarkeit"
16.2.8.1 Auswerteform "Verfügbarkeit - Linie"
Die Verfügbarkeit einer Linie ist ein Wert, der eine Aussage über die "technische Qualität" der Linie und des
dort stattfindenden Bestück/Klebeprozesses erlaubt. Organisatorisch bedingte oder strukturbedingte Still-
standszeiten dürfen die Verfügbarkeit nicht beeinflussen. Der Sonderfall des "Durchfahrens" der Leiterplatte
ohne Bestückung wird bei der Auswertung berücksichtigt.
Die Verfügbarkeit einer Linie wird nach folgender Formel berechnet:
T
at
= maschinenbedingte technische Ausfallzeiten, z.B keine Begründung, Markenfehler,
allgemeiner Maschinenfehler, Transportfehler, Barcodelesefehler (siehe auch Seite 16 - 3)
T
b
= Gesamteinschaltdauer der Maschine bzw. Zeitbasis für den Auswertungszeitraum
n = Anzahl der Stationen
Die Ikone wird rot markiert, wenn der unter "Verfügbarkeit" eingestellte Grenzwert unterschritten wird.
- Auswerteform "Verfügbarkeit" der Linie aufrufen
● In der Menüzeile DARSTELLUNG --> Gesamtübersicht selektieren.
Die Auswerteform "Gesamtübersicht" wird angezeigt.
Im Diagramm "Verfügbarkeit" wird die berechnete Verfügbarkeit für die gesamte Linie
dargestellt (siehe Abb. 16.2.1).
Verfügbarkeit
Linie
[ % ] = 100 x ( 1 - (Σ T
at
/ Σ T
b
))
i i
n n
n=1 i=1
Betriebsanleitung Linienrechner UNIX 16 MaDaMaS
Software-Version 501.xx Ausgabe 01/99 16.2 MaDaMaS-Auswerteoberfläche
16 - 21
16.2.8.2 Auswerteform "Verfügbarkeit - Station"
Die Verfügbarkeit einer Station ist ein Wert, der eine Aussage über die "technische Qualität" der Station und
des dort stattfindenden Bestück/Klebeprozesses erlaubt. Organisatorisch bedingte oder strukturbedingte
Stillstandszeiten dürfen die Verfügbarkeit nicht beeinflussen. Der Sonderfall des "Durchfahrens" der Leiterplatte
ohne Bestückung wird bei der Auswertung nicht berücksichtigt.
Die Verfügbarkeit einer Station wird nach folgender Formel berechnet:
T
at
= maschinenbedingte technische Ausfallzeiten, z.B keine Begründung, Markenfehler,
allgemeiner Maschinenfehler, Transportfehler, Barcodelesefehler (siehe auch Seite 16 - 3)
T
b
= Gesamteinschaltdauer der Maschine bzw. Zeitbasis für den Auswertungszeitraum
Die Ikone wird rot markiert, wenn der unter "Verfügbarkeit" eingestellte Grenzwert unterschritten wird.
- Auswerteform "Verfügbarkeit" für alle Stationen aufrufen
● In der Menüzeile DARSTELLUNG --> Verfügbarkeit selektieren.
Oder:
● In der Gesamtübersicht im Diagramm "Verfügbarkeit" den gelben Balken anklicken.
Die Auswerteform "Verfügbarkeit" wird für alle Stationen angezeigt.
Für jede Station wird ein Diagramm mit der berechneten Verfügbarkeit dargestellt
(siehe Abb. 16.2.5).
Verfügbarkeit
Station
[ % ] = 100 x ( 1 - (T
at
/ T
b
))
16 MaDaMaS Betriebsanleitung Linienrechner UNIX
16.2 MaDaMaS-Auswerteoberfläche Software-Version 501.xx Ausgabe 01/99
16 - 22

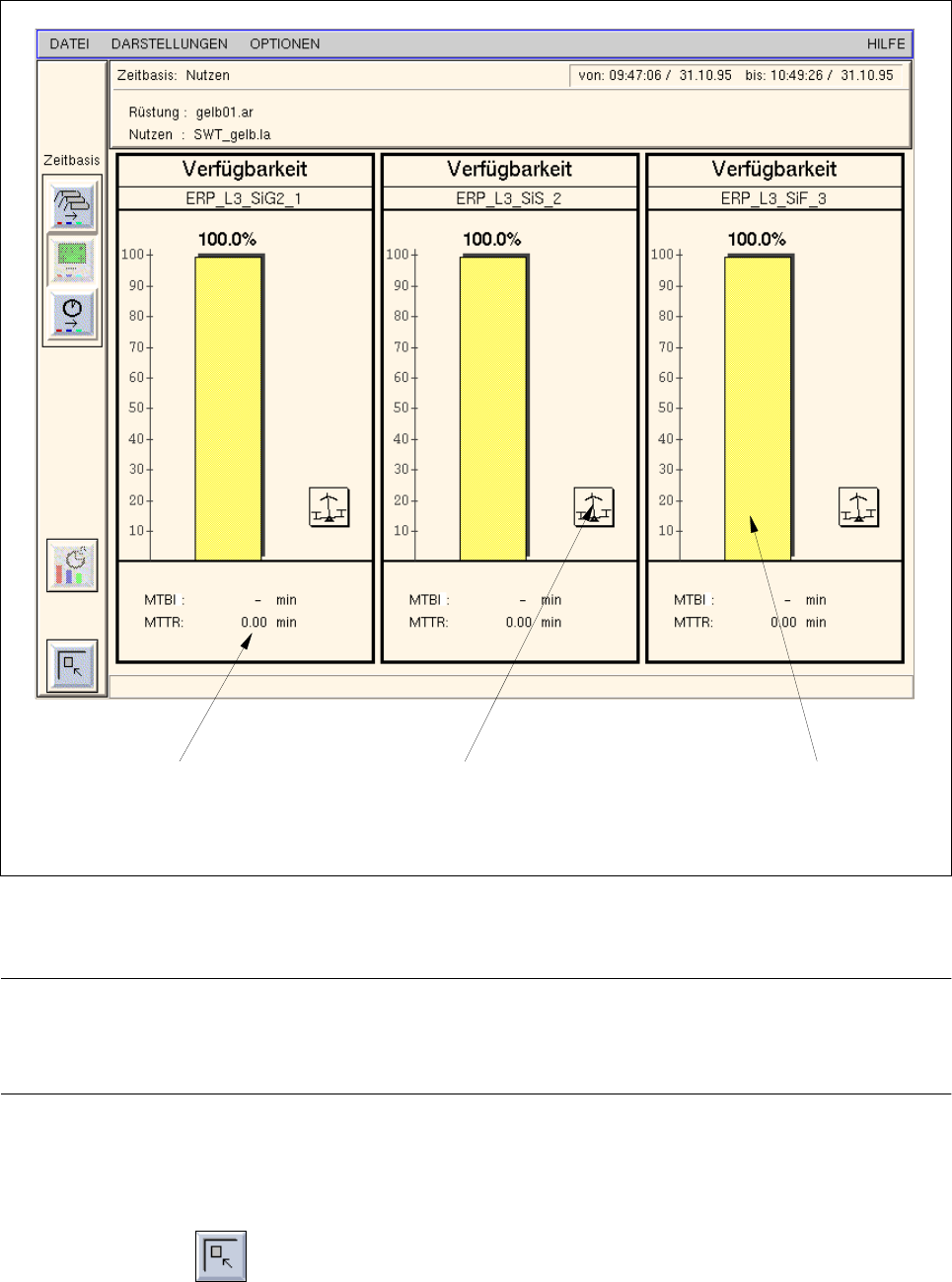

Abb. 16.2.5 Auswerteoberfläche - Auswerteform "Verfügbarkeit" für alle Stationen
HINWEIS
Sollten mehr Stationen vorhanden sein, als im Anzeigebereich dargestellt werden können, so erscheint über
der Infozeile ein Scrollbalken, womit der Darstellungsbereich verschoben werden kann.
- Beenden der Auswerteform "Verfügbarkeit - Station"
● Die Ikone anklicken.
Die Auswerteform "Gesamtübersicht" wird wieder dargestellt.
Balken für "Verfügbarkeit"Aufruf der Auswerteform
"Anlagenabbild (Station)"
Zeitangabe für
"MTBI" und "MTTR" der Station und
Aufruf der Auswerteform
"Ereignisdarstellung"
und Aufruf der
Auswerteform "Ereignisliste"
