Betriebsanleitung Linienrechner UNIX 16 MaDaMaS
Software-Version 501.xx Ausgabe 01/99 16.2 MaDaMaS-Auswerteoberfläche
16 - 27
16.2.8.6 Auswerteform "Ereignisliste"
Im Diagramm der Auswerteform "Ereignisliste" werden alle von der gewählten Station produzierten Leiterplatten
angezeigt. Zu jeder Leiterplatte werden die bei der Fertigung aufgetretenen Ereignisse aufgelistet. Es werden
nur Ereignisse aufgeführt, die dem Zustand "Unterbrechung" oder "Störung" zugeordnet sind.
Die Auswerteform "Ereignisliste" wird vom Diagramm "Verfügbarkeit" aus aufgerufen. Sie ist nur für die
einzelnen Stationen möglich.
- Auswerteform "Ereignisliste" für eine Station aufrufen
● In eine textfreie Stelle des Feldes unterhalb des Diagramms "Verfügbarkeit" der gewünschten
Station klicken (siehe Abb. 16.2.5).
Die Ereignisliste für die gewählte Station wird angezeigt (siehe Abb. 16.2.7).

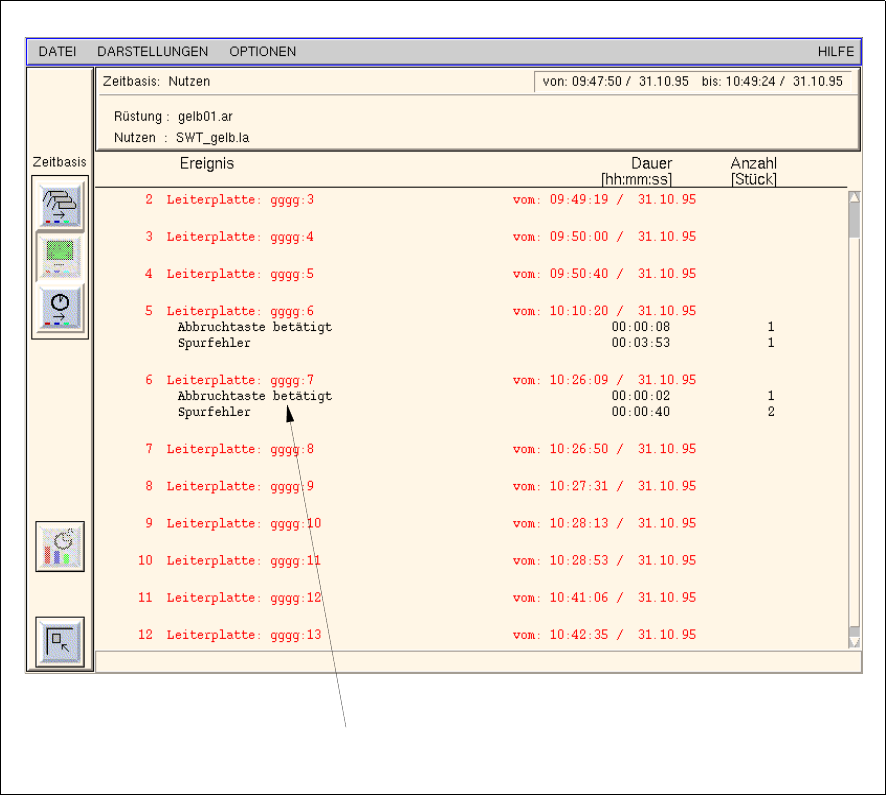

Abb. 16.2.7 Auswerteoberfläche - Auswerteform "Ereignisliste" für eine Station
Ereignis
16 MaDaMaS Betriebsanleitung Linienrechner UNIX
16.2 MaDaMaS-Auswerteoberfläche Software-Version 501.xx Ausgabe 01/99
16 - 28
Erläuterung zur Ereignisliste:
Für jedes im Auswertungszeitraum aufgetretene Ereignis wird eine Zeile mit drei Spalten dargestellt.
1. Spalte: Ereignis
Name des Ereignisses (Stillstandsursache)
2. Spalte: Dauer [hh:min:ss]
zeitliche Dauer des Ereignisses (Stillstand der Station) während der Be-
arbeitung der Leiterplatte, angegeben in Stunden/Minuten/Sekunden
3. Spalte: Anzahl [Stück]
Anzahl des Auftretens des Ereignisses während der Bearbeitung der
Leiterplatte
- Beenden der Auswerteform "Ereignisliste"

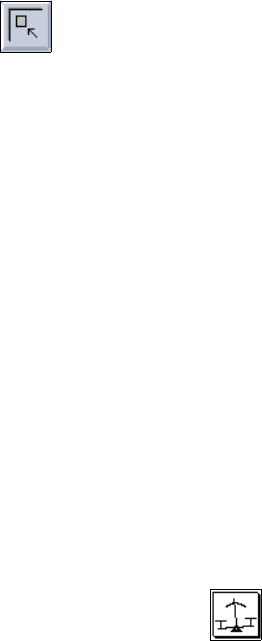

● Die Ikone anklicken.
Die Auswerteform "Verfügbarkeit" wird wieder dargestellt.
16.2.8.7 Auswerteform "Anlagenabbild"
Im Diagramm der Auswerteform "Anlagenabbild" wird der Zeitanteil der verschiedenen Zustände der einzelnen
Stationen über den eingestellten Auswertungszeitraum (= Zeitbasis) dargestellt. Außerdem werden allgemeine
Informationen und Fertigungskennzahlen aufgelistet.
Das Anlagenabbild ist vor allem für das Bedienpersonal von Bedeutung, da hier wichtige Informationen über
alle Stationen angezeigt werden, und dadurch frühzeitig Fehlerschwerpunkte und Schieflasten erkannt werden
können.
Die Auswerteform "Anlagenabbild" wird vom Diagramm "Verfügbarkeit" aus aufgerufen. Sie ist für alle
Stationen möglich.
- Auswerteform "Anlagenabbild" für alle Stationen aufrufen
● In der Gesamtübersicht die Ikone im Diagramm "Verfügbarkeit" anklicken.
Das Anlagenabbild mit allen Stationen der Linie wird dargestellt (siehe Abb. 16.2.8).
Betriebsanleitung Linienrechner UNIX 16 MaDaMaS
Software-Version 501.xx Ausgabe 01/99 16.2 MaDaMaS-Auswerteoberfläche
16 - 29

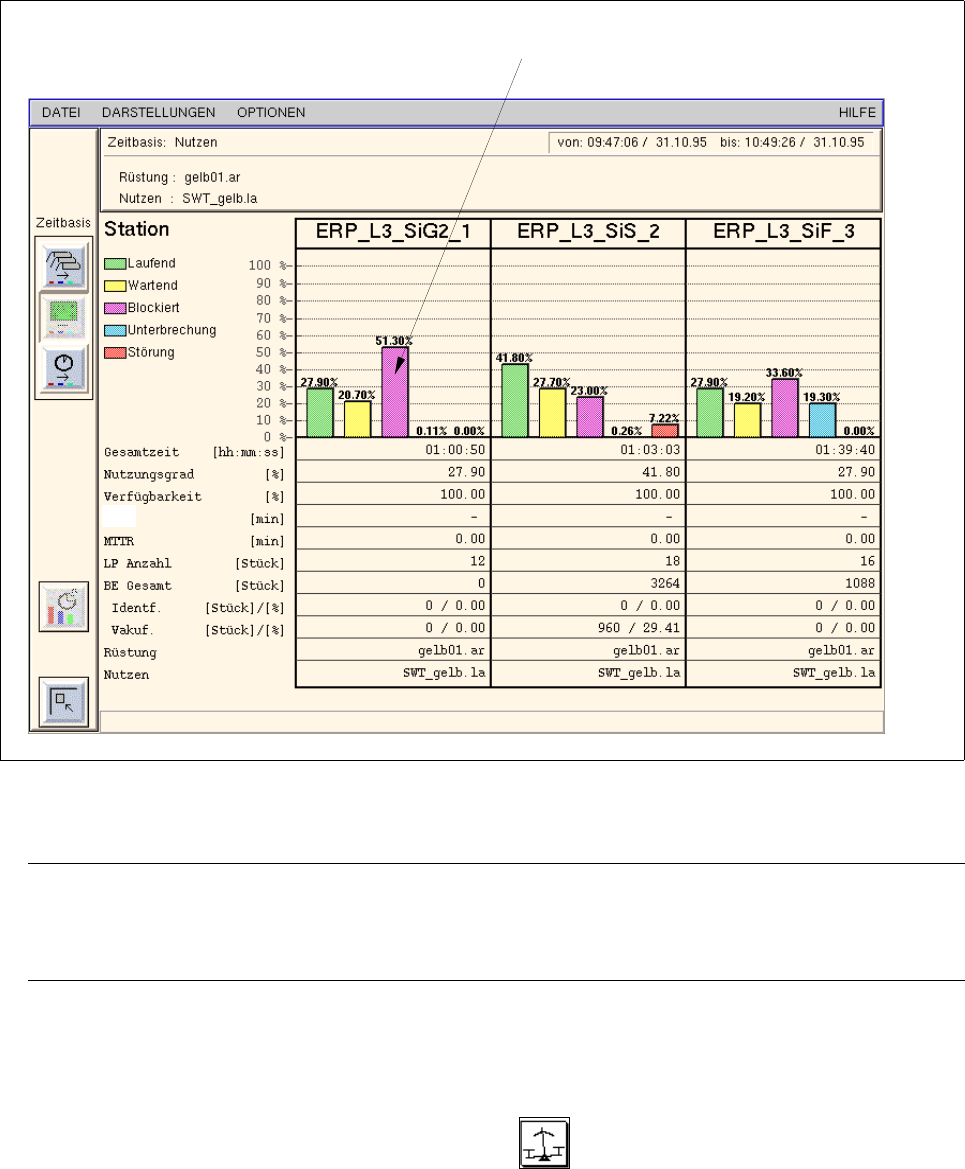

Abb. 16.2.8 Auswerteoberfläche - Auswerteform "Anlagenabbild" für alle Stationen
HINWEIS
Sollten mehr Stationen vorhanden sein, als im Anzeigebereich dargestellt werden können, so erscheint
über der Infozeile ein Scrollbalken, womit der Darstellungsbereich verschoben werden kann.
- Auswerteform "Anlagenabbild" für eine Station aufrufen
● In der Auswerteform "Verfügbarkeit" die Ikone im Diagramm der gewünschten Station
anklicken (siehe Abb. 16.2.5).
Das Anlagenabbild für die gewählte Station wird dargestellt.
Zustand der Station (z.B. "Blockiert")
MTBI
