Betriebsanleitung Linienrechner UNIX 3 Desktop (Stammfenster)
Software-Version 501.xx Ausgabe 01/99 3.1 Einleitung
3 - 3

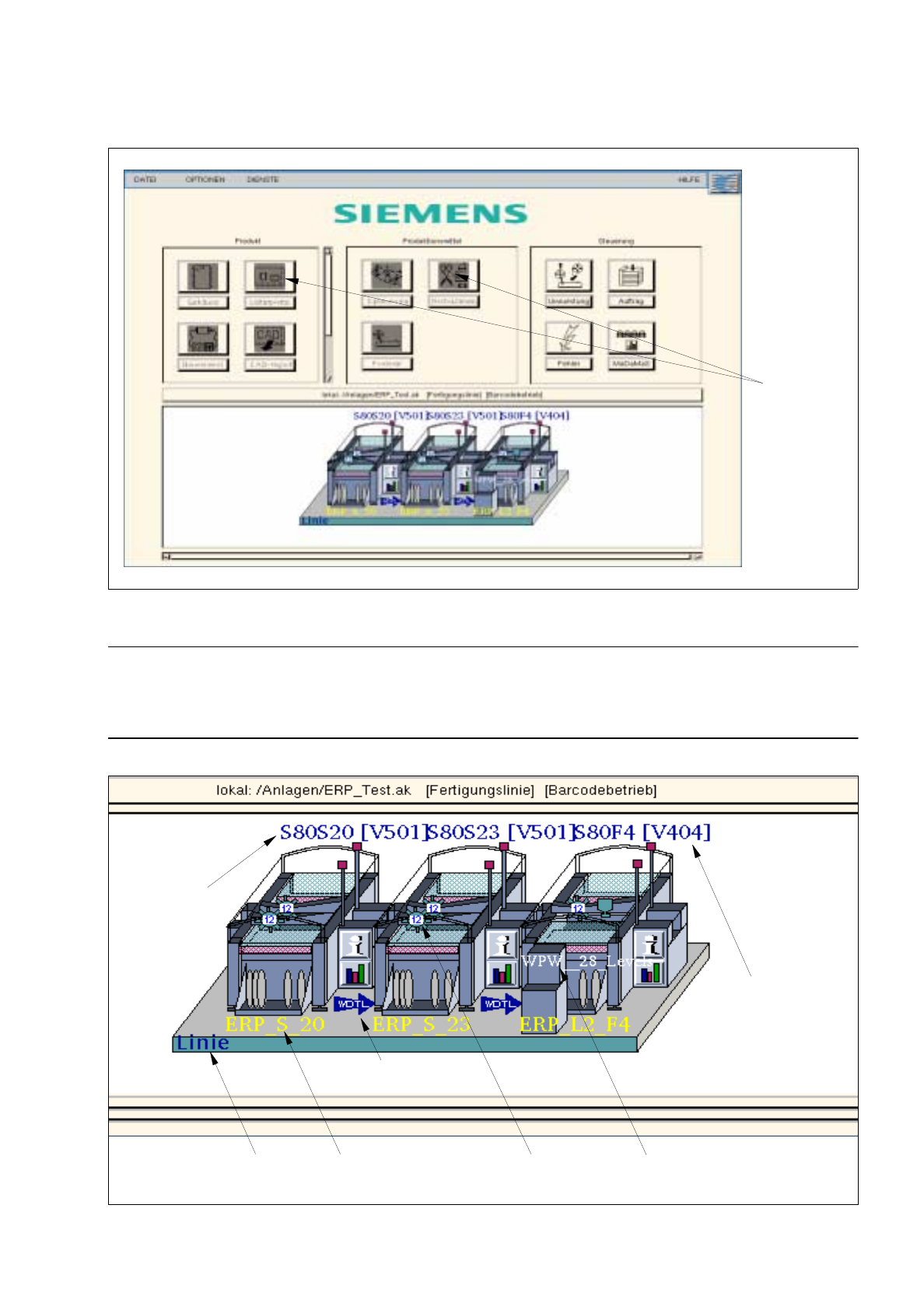

Abb. 3.1.3 Beispiel für die Darstellung des Desktop mit gesperrten Anwendungen (Funktionsgruppen)
HINWEIS zu Abb. 3.1.3
Sind für den aktuell angemeldeten Benutzer einzelne LR-Programmfunktionen oder Menüoptionen nicht
zugänglich (siehe Abschn. 3.2.1.3, Seite 3 - 31), werden diese invers dargestellt und sind nicht anwählbar.
Abb. 3.1.4 Beispiel für die Kennzeichnung der Stationseigenschaften in der angezeigten Linienkonfiguration
gesperrte
Anwendungen
eingestellte
Maschinentyp
Name der gerüsteter WPW-Bezeichnung
12er-Revolverkopf
Name der
Teilanlage
Softwareversion
Station
Option "Whispering
down the line" aktiv
Betriebsanleitung Linienrechner UNIX 3 Desktop (Stammfenster)
Software-Version 501.xx Ausgabe 01/99 3.1 Einleitung
3 - 4
Der Desktop teilt sich in die drei nachfolgend beschriebenen Bereiche auf:
-
Oberer Bereich mit der Desktop-Menüzeile
Die Menüzeile enthält folgende Menüs:
DATEI
OPTIONEN
DIENSTE
PRODUKT (nur im Steuerbetrieb)
PRODUKTIONSMITTEL (nur im Steuerbetrieb)
-
Mittlerer Bereich mit den Hauptgruppen
Produkt (nur im Programmierbetrieb)
Produktionsmittel (nur im Programmierbetrieb)
Steuerung
Jede dieser Hauptgruppen beinhaltet Module der LR-Software. Diese Module sind die LR-Programme
und werden, wenn sie im Desktop angemeldet sind, als Ikonen in der jeweiligen Hauptgruppe reprä-
sentiert.
-
Unterer Bereich mit dem
Linienauswahl-Button
und dem Anzeigebereich
Im
Linienauswahl-Button
wird der Pfadname der aktuellen Linie angezeigt. Vor dem Pfadnamen ist ein-
getragen, auf welche Datenhaltung aktuell zugegriffen wird ("lokal" oder "zentral").
-
Wurde die Gesamtanlage im Anlagen-Editor als Fertigungslinie definiert, wird der Eintrag
[
Fertigungslinie
]
hinter dem Pfadnamen angezeigt (siehe Abb. 3.1.4).
-
Wurde in der Liniensteuerung die Option "mit Barcode" für die Gesamtanlage aktiviert, wird der
Eintrag
[
Barcodebetrieb
]
nach dem Pfadnamen angezeigt (siehe Abb. 3.1.4).
Durch Anklicken des Button kann die FSB zur Auswahl einer anderen Linie geöffnet werden.
Im Anzeigebereich wird die aktuelle Linienkonfiguration mit allen in der Linie vorhandenen Stationen
symbolisiert.
HINWEIS
Die Bedeutung und Funktion sämtlicher Komponenten des Desktop im Programmier- und Steuerbetrieb
werden in Abschn. 3.2 beschrieben.
Betriebsanleitung Linienrechner UNIX 3 Desktop (Stammfenster)
Software-Version 501.xx Ausgabe 01/99 3.1 Einleitung
3 - 5
Zusätzlich zu den Hauptgruppen enthält der Desktop noch das SMD-Symbol für die Anzeige der aktuellen
LR-Version:
●
SMD-Symbol anklicken.
Ein Menü mit den Einträgen "Index" und "Version" wird geöffnet.
●
Den Eintrag
Version
anklicken.

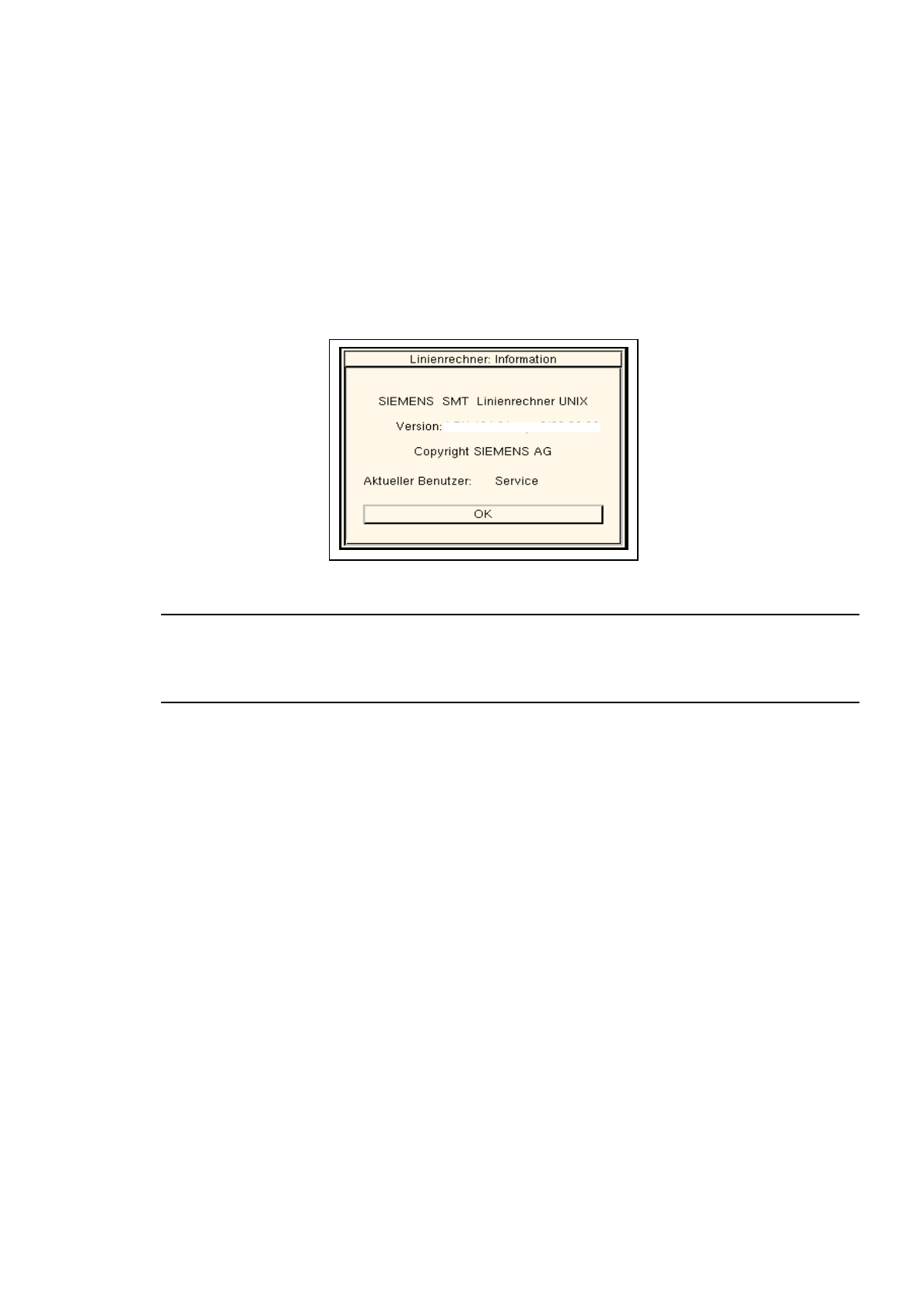

Die aktuelle Version der LR-Software und der Name des aktuell angemeldeten Benutzers werden
in einer Info-Box angezeigt (siehe nachfolgendes Beispiel).
HINWEIS
Wird der Eintrag
Index
angeklickt, öffnet sich das Hilfefenster mit der Liste aller zur Auswahl stehen-
den Hilfethemen (siehe Kap. 2, Abschn. 2.5.3.1).
LRU.501.01
