Betriebsanleitung Linienrechner UNIX 3 Desktop (Stammfenster)
Software-Version 501.xx Ausgabe 01/99 3.2 Bedienoberfläche Desktop
3 - 11
-
Netzwerkeinstellungen ändern
In einem Pentium-Rechner können ein oder zwei LAN-Karten enthalten sein. Eine davon ist stets für die
Kommunikation mit Rechnern am Kundennetz vorgesehen. Für diese LAN-Karte können die Einstellun-
gen geändert werden. Dabei wird jeweils der alte Wert angezeigt, der neue Wert eingegeben und
solange auf Korrektheit der Eingabe abgefragt, bis der Bediener diese mit
y
und RETURN bestätigt.
●
OPTIONEN
-->
Netz
-->
Netzwerkeinstellungen ändern
anklicken.
Das UNIX-Fenster "Change network settings" wird geöffnet.
Die aktuellen Netzwerkeinstellungen werden angezeigt (IP address, Netmask, Broadcast,
Domain name).
●
Die Abfrage, ob einige der Werte geändert werden sollen, mit
y
und RETURN bestätigen.
●
Die IP-Adresse ändern oder Vorgabewert mit RETURN übernehmen.
●
Die Abfrage nach der Korrektheit der Adresse mit
y
und RETURN bestätigen.
●
Die Netmask ändern oder Vorgabewert mit RETURN übernehmen.
●
Die Korrektheit der Netmask mit
y
und RETURN bestätigen.
●
Die Broadcast-Adresse ändern oder Vorgabewert mit RETURN übernehmen.
●
Die Korrektheit der Adresse mit
y
und RETURN bestätigen.
●
Den Domain-Namen ändern oder Vorgabewert mit RETURN übernehmen.
●
Die Korrektheit des Namens mit
y
und RETURN bestätigen.
Die Daten werden übernommen und das UNIX-Fenster wird geschlossen.
●
Das Rechnersystem mit Hilfe der Hauptmenüfunktion
Shutdown
"runterfahren" und an-
schließend wieder "hochfahren".
Das Linienrechnersystem wird mit den neuen Netzwerkeinstellungen gestartet.
-
Fremdrechner bekanntmachen
Mit dieser Menüoption ist es möglich, Fremdrechner aus dem Kundennetz im Rechnersystem anzu-
melden. Diese sogenannten Fremdrechner können andere Linienrechner oder Host-Rechner vom
Kunden sein.
●
OPTIONEN
-->
Netz
-->
Fremdrechner bekanntmachen
anklicken.
Das UNIX-Fenster "Change hosts & automount configuration" wird geöffnet.
●
Die Abfrage, ob Änderungen vorgenommen werden sollen, mit
y
und RETURN bestätigen.
●
Den Host-Namen (Name des Fremdrechners) eingeben und mit RETURN bestätigen.
●
Die folgende Abfrage nach der Korrektheit des Namens mit
y
und RETURN bestätigen.
●
Die IP-Adresse eingeben und mit RETURN bestätigen.
●
Die Korrektheit der Adresse mit
y
und RETURN bestätigen.
●
Die Abfrage, ob eine NFS-Verbindung gelegt werden soll, mit
y
oder
n
und RETURN bestätigen.
Wurde
y
eingegeben,
●
den Mount-Pfad eingeben und mit
y
und RETURN bestätigen.
●
Die Korrektheit des Mount-Pfades mit
y
und RETURN bestätigen.
●
Die Abfrage, ob noch Änderungen vorgenommen werden sollen, mit
n
beantworten und mit
RETURN bestätigen. Das UNIX-Fenster wird geschlossen.
3 Desktop (Stammfenster) Betriebsanleitung Linienrechner UNIX
3.2 Bedienoberfläche Desktop Software-Version 501.xx Ausgabe 01/99
3 - 12
-
Netzwerkkonfiguration ändern
Mit dieser Menüoption wird das Programm "Network Configuration Manager" zur Konfiguration des
Netzwerks direkt gestartet. Darum verlangt die Auswahl dieser Option besondere Vorsicht. Der Bedie-
ner sollte vor dem Starten des Programms wissen, welche Optionen er für die richtige Konfiguration
auswählen muß.
Hauptsächlich wird der "Network Configuration Manager" für die Konfiguration des LAN-Anschlusses
(Ausgang der LAN-Karte) verwendet.
●
OPTIONEN
-->
Netz
-->
Netzwerkkonfiguration ändern
anklicken.
Das UNIX-Fenster "Change network configuration" wird geöffnet und darüberliegend das Hauptfen-
ster des "Network Configuration Managers". Im Anzeigebereich wird die aktuelle Netzwerkkonfi-
guration grafisch dargestellt (siehe nachfolgende Abbildung).
Durch Auswahl der entsprechenden Netzwerkkomponente im Anzeigebereich und mit Hilfe der Menü-
optionen können Änderungen in der Netzwerkkonfiguration vorgenommen werden.
Im nachfolgenden Beispiel wird die Vorgehensweise für die Konfiguration des LAN-Anschlusses erläutert.
●
Eintrag für die gewünschte LAN-Karte im Anzeigebereich anklicken (siehe Abbildung oben).
Der Eintrag ist dunkel markiert.
●
Im Menü
Hardware
die Menüoption
Modify hardware
configuration
auswählen.
Das Fenster zur Einstellung des LAN-Anschlusses wird geöffnet.
●
Mit den entsprechenden Pfeiltasten den gewünschten Anschluß (bzw. Kabeltyp), die
E/A-Adresse und den Interrupt einstellen.
●
Mit
OK
die Einstellungen bestätigen.
Eintrag für
LAN-Karte
Pfeiltaste
Betriebsanleitung Linienrechner UNIX 3 Desktop (Stammfenster)
Software-Version 501.xx Ausgabe 01/99 3.2 Bedienoberfläche Desktop
3 - 13

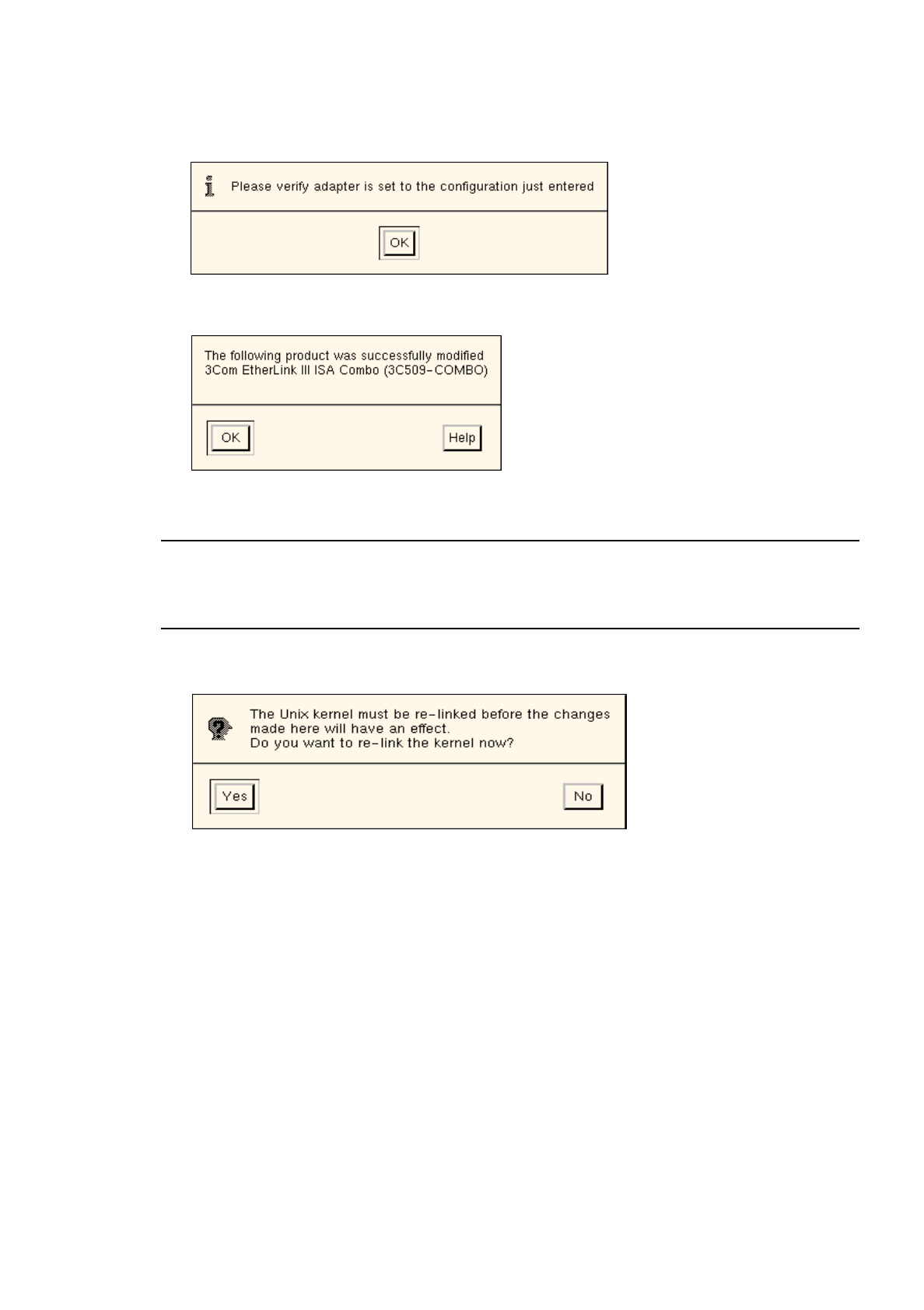

Das Fenster schließt sich und die nachfolgende Infobox wird geöffnet.
●
Infobox mit
OK
schließen. Folgende Dialogbox wird angezeigt.
●
Dialogbox mit
OK
schließen.
HINWEIS
Mit Hilfe der Menüoption
View hardware
configuration
im Menü
Hardware
wird die aktuelle
Hardware-Konfiguration der ausgewählten LAN-Karte angezeigt.
●
Zum Beenden des "Network Configuration Managers"
HARDWARE
-->
Exit
anklicken.
Die nachfolgende Dialogbox wird geöffnet.
●
Abfrage mit
Yes
bestätigen.
Die Dialogbox schließt sich und das UNIX-Fenster "Unix kernel relink" wird geöffnet.
●
Die nun nach wenigen Minuten folgenden Abfragen "Do you want this kernel to boot by default"
und "Do you want the kernel enviroment rebuilt" jeweils mit
y
und RETURN beantworten.
●
Das UNIX-Fenster "Unix kernel relink" mit RETURN schließen.
●
Das Hauptfenster des "Network Configuration Managers" und die Dialogbox werden geschlossen.
Es wird nur noch das UNIX-Fenster "Change network configuration" angezeigt.
●
Das UNIX-Fenster mit RETURN verlassen.
●
Das Rechnersystem mit Hilfe der Hauptmenüfunktion
Shutdown
"runterfahren" und an-
schließend wieder "hochfahren".
Das Linienrechnersystem wird mit der neuen Netzwerkkonfiguration gestartet.
